台式手动进给小型台钻结构三维设计

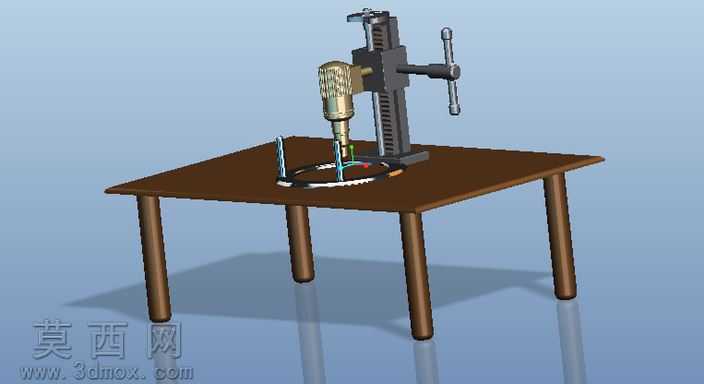

本作品为台式手动进给小型台钻的三维结构设计，采用Pro/Engineer Wildfire完成全参数化建模与装配校验，完整还原了小型台钻从底座工作台到主轴进给机构的全部机械结构。建模过程中首先搭建四足木质工作台作为设备承载基座，对桌腿与桌面的连接结构做了贴合实际装配的约束处理，桌面采用深棕色哑光木纹材质渲染，还原了木质工作台的真实质感，同时在桌面预留了钻具定位的环形基准区域，匹配实际钻孔作业时的工件定位需求。台钻主体部分采用立柱式布局，垂直立柱上加工有等距齿条结构，与主轴箱侧面的进给手轮齿轮形成啮合传动副，建模时严格还原了齿轮齿条的齿形参数，保证手动进给动作的运动仿真可以顺畅运行，无干涉卡顿问题。主轴箱部分集成了动力电机、传动夹头、进给操作手柄三大模块，电机外壳采用金属磨砂材质渲染，散热筋结构做了细节刻画，夹头部位还原了三爪锁紧的结构特征，可适配不同直径的钻头装夹需求；操作手柄采用镀铬金属材质，表面做了光滑反光的材质处理，还原机床操作件的真实视觉效果。整体装配过程中对各个运动部件做了全局干涉检查，确认主轴上下进给行程、手轮旋转空间、钻头与工作台的安全距离均符合小型台钻的实际设计参数，渲染阶段采用浅蓝色纯色背景搭配柔和的环境光，在工作台与台钻主体下方添加了符合光学逻辑的软阴影，同时对金属部件做了环境反射效果处理，让整体渲染效果更贴近真实设备的视觉表现。设计过程中参考了民用小型台钻的经典结构布局，在保证结构完整性的前提下简化了非核心的冗余细节，既保留了设备的全部功能结构特征，也让模型整体轻量化，可用于机械原理教学、设备结构认知以及相关非标钻孔设备的设计参考，完整呈现了手动进给台钻从动力输入、进给传动到作业执行的全链路结构逻辑。
