数控切割加工设备三维结构设计

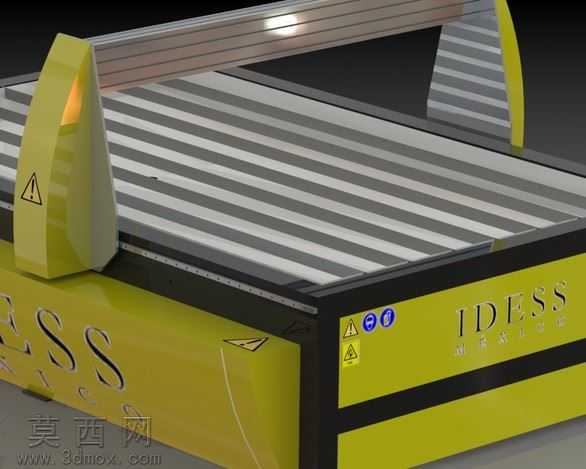

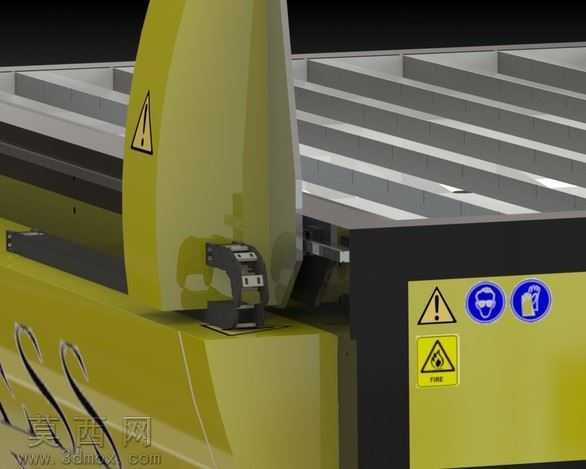

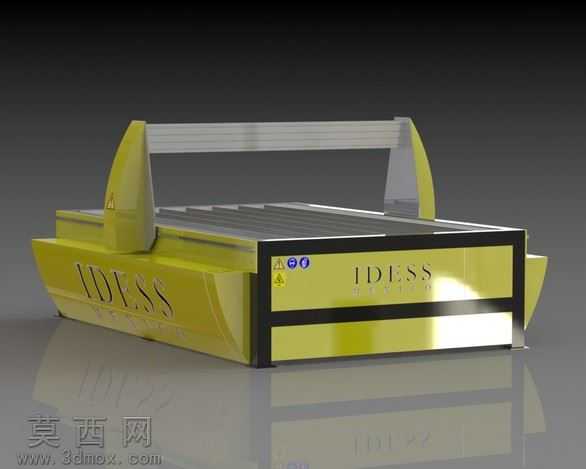

本作品为数控切割类加工设备的三维建模设计成果，建模过程中严格遵循工业机床的实际设计逻辑，从整体机架布局到局部功能部件逐一完成结构搭建。首先完成设备主体承载机架的建模，采用厚壁方管焊接结构的设计思路，还原了工业级加工设备所需的高刚性承载基础，机架表面的安装基准面、螺栓连接孔位均按照实际装配公差要求完成参数化绘制，确保各部件装配时的定位精度。针对设备的核心移动切割单元，建模时还原了龙门式移动结构的传动逻辑，包含纵向导轨副、横向移动滑座、垂直方向切割头安装架三个运动模块，导轨部分还原了线性导轨的滑块、滑轨、防尘密封结构细节，滑座部分还原了伺服电机安装位、传动丝杠螺母座的连接结构，确保运动部件的结构逻辑与实际工业设备完全一致。设备外观护罩部分采用曲面建模完成流线型造型设计，还原了护罩的折弯边角、观察窗口、安全标识张贴位的细节，护罩表面的材质采用工业机床常用的哑光金属漆质感，渲染时调整了漆面的反光度、粗糙度参数，还原真实机床外壳的哑光金属视觉效果。安全警示部件的建模同样细致还原，包含设备表面的当心机械伤害、必须佩戴防护用具、当心激光辐射等安全标识的张贴位置，标识采用贴图材质赋予，还原工业现场设备的安全标识规范。设备工作台面采用栅格状支撑结构建模，还原了切割加工时承托工件的栅格条排布、台面定位挡块的安装结构，栅格条的间距、高度均按照实际切割加工的排屑、承重需求设计。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间顶光效果，辅光源补全设备暗部细节，轮廓光勾勒设备的边缘结构，避免模型细节被阴影遮盖，材质调整阶段针对金属结构件区分了加工面、非加工面的质感差异，加工面设置更高的反光度模拟金属切削后的光洁表面，非加工面设置粗糙质感还原焊接机架的毛坯表面效果，整体模型完整还原了数控切割设备的结构特征与外观细节，可用于设备结构展示、装配教学、方案演示等场景。
