液压闸式剪板机设备三维设计作品

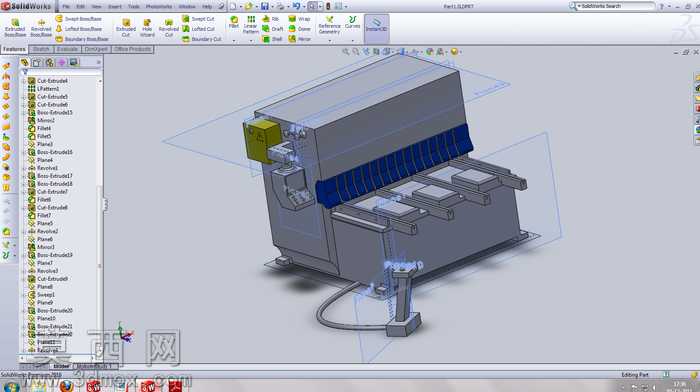

本作品为液压闸式剪板机的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与实际设备的生产制造逻辑开展。建模初期先梳理剪板机的核心功能逻辑，明确其作为板材剪切加工设备的作业需求，即通过上刀架的垂直往复运动配合固定下刀，完成不同厚度金属板材的定尺剪切作业，以此为基础搭建整体装配框架。建模阶段采用自下而上与自上而下结合的设计思路，先完成核心部件的独立建模：主机身部分采用焊接机架的结构特征建模，通过拉伸、切除等基础特征构建机架的箱型承重结构，对机架的安装基准面、刀架装配导轨面做精准的尺寸约束，保证后续部件装配的同轴度与平行度公差符合实际设备要求；上刀架部分模拟闸式运动的结构特点，构建与导轨配合的滑动接触面、刀片安装槽结构，同时还原刀架的倾斜剪切角设计，该角度设计可有效降低剪切过程中的板材变形与设备负载；送料工作台部分搭建多根平行托料导轨，还原实际生产中承托长尺寸板材的功能，导轨表面做光滑材质处理模拟实际加工中的耐磨工作面；配套的脚踏控制装置通过线缆与主机连接，建模时还原脚踏开关的触发结构与线缆的柔性走线形态，还原设备的实际操作控制逻辑。材质与渲染阶段，针对不同部件的实际材质做对应设置：主机身采用磨砂灰铸铁材质，调整材质的粗糙度与反光度参数，还原铸造机架的哑光金属质感；刀架与工作台导轨采用光亮冷轧钢材质，添加轻微的金属反光与表面纹理，模拟加工后金属工作面的质感；剪切刀片部分采用合金工具钢材质，调高材质的硬度表现与反光强度，区分于普通结构钢部件；操作按钮与密封部件采用工程塑料与橡胶材质，调整材质的漫反射参数，还原非金属部件的视觉特征；线缆部分采用黑色橡胶材质，添加轻微的表面凹凸纹理模拟线缆外皮的质感。渲染阶段采用工作室柔光环境，设置多组辅助光源消除模型死角阴影，突出设备的结构层次与部件装配关系，同时添加柔和的地面反射效果，提升渲染图的真实感。结构设计上还原了剪板机的核心功能模块：机架承重模块保障设备整体刚性，刀架运动模块实现剪切动作的精准执行，托料送料模块保障板材进料的平稳性，控制模块实现作业动作的触发控制，各模块之间的装配约束完全符合实际设备的装配关系，所有连接孔位、安装面的位置都做了对应匹配，可用于后续的装配干涉检查、结构优化参考，也可作为机械设计教学、设备展示的数字化三维素材。
