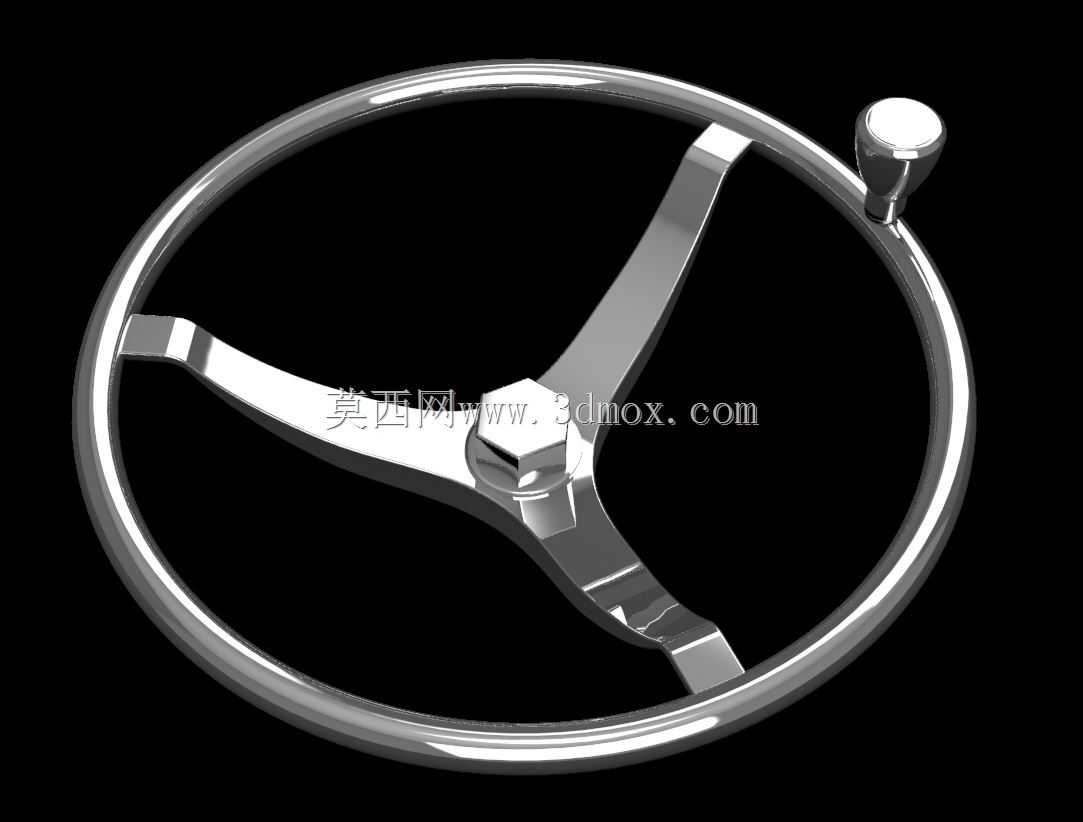

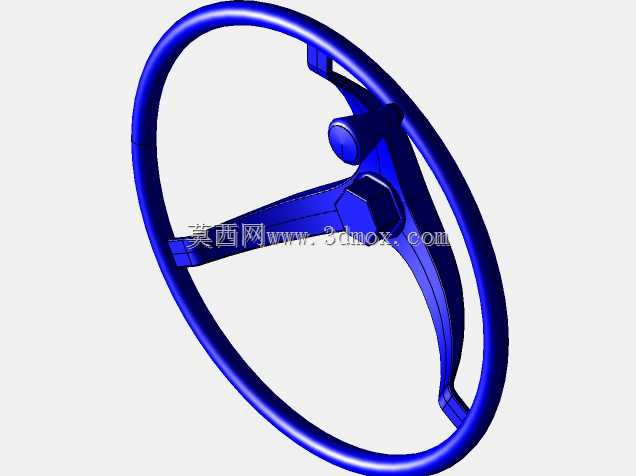

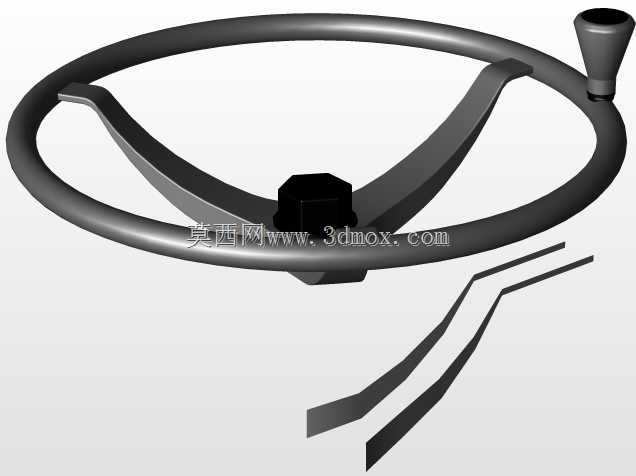

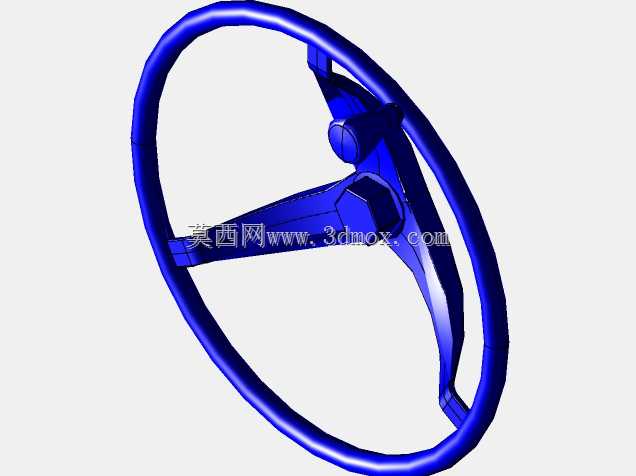

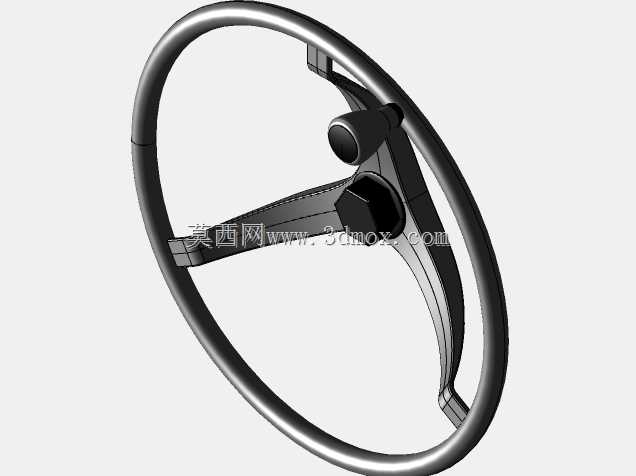

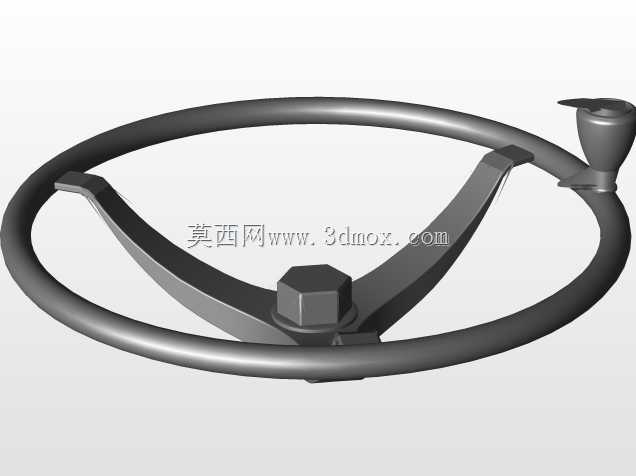

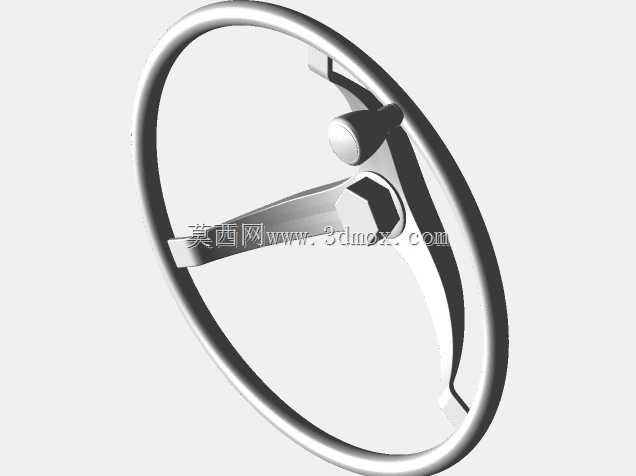

15英寸三辐镀铬船用操控方向盘

这款15英寸规格的船用方向盘，主要适配40至45英尺级别的中小型作业渔船、休闲游艇的驾驶台转向操控场景，是船舶操舵系统里直接和操作人员交互的核心执行部件，日常航行中操作人员通过转动方向盘输出转向力矩，传递给下部的液压舵机或者机械转向连杆，最终控制船尾舵叶角度调整航向，在近岸捕鱼、港区靠泊、开阔水域航行等不同工况下都需要稳定传递操控力，不能出现打滑、旷量过大的问题。从结构设计来看，采用三辐条对称布局，辐条从中心安装基座向轮圈均匀延伸，夹角保持120度，这种布局相比四辐结构能在保证结构强度的前提下，给操作人员腿部留出更多活动空间，长时间操舵时不会出现辐条硌腿的情况，轮圈截面做了圆弧过渡处理，贴合手掌抓握的弧度，表面镀铬处理不仅能抵抗海上高盐高湿环境的腐蚀，也能在沾到海水、渔获污渍后快速擦拭清洁，不会残留异味或者出现锈蚀斑痕。轮圈侧方设置的独立操控旋钮，是专门为单手快速打舵设计的结构，在渔船收网、靠泊需要频繁小幅度调整航向的场景下，操作人员可以单手握持旋钮快速转动方向盘，不用双手交替倒轮，大幅提升狭小水域内的操控灵活性，旋钮和轮圈的连接轴做了密封处理，避免海水渗入造成转动卡滞。中心安装基座采用六角形定位结构，能和市面上主流的船用舵机输出轴直接匹配，安装时不需要额外加工转接法兰，基座的安装孔位预留了足够的锁紧空间，安装后可以通过锁紧螺母消除轴向间隙，避免航行中受船体振动影响出现松动。15英寸的轮圈直径是经过实际航行验证的尺寸，这个直径下转动方向盘的力矩比小尺寸方向盘更省力，操作人员不需要施加过大的握力就能完成满舵操作，同时不会因为直径过大占用过多驾驶台空间，适配大多数中小型船舶驾驶台的安装边界，安装时只需要保证方向盘下方预留不小于80毫米的转动间隙，就不会和驾驶台的仪表、操纵杆出现运动干涉。整体结构没有多余的装饰部件，所有曲面过渡都做了圆角处理，没有尖锐棱角，即使船舶在风浪中出现大幅摇摆，操作人员不慎磕碰也不会造成严重划伤，镀铬层的厚度满足船用五金的防腐蚀要求，长期暴露在户外日晒雨淋的环境下也不会出现镀层脱落、起壳的问题，辐条的截面采用变厚度设计，靠近中心基座的位置厚度更大，向轮圈延伸的位置逐渐收薄，在保证整体抗扭强度的前提下尽可能降低部件自重，减轻舵机输出轴的负载，延长转向系统的整体使用寿命。
