船舶用倾斜舵转向装置结构设计

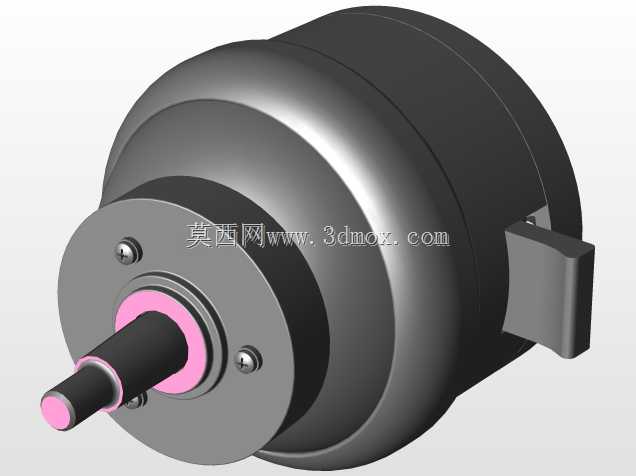

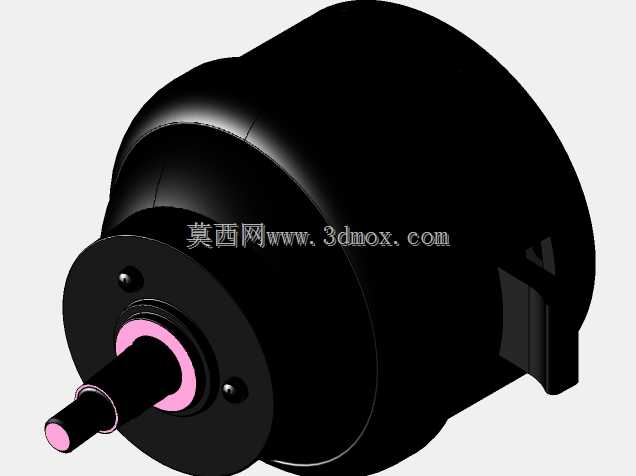

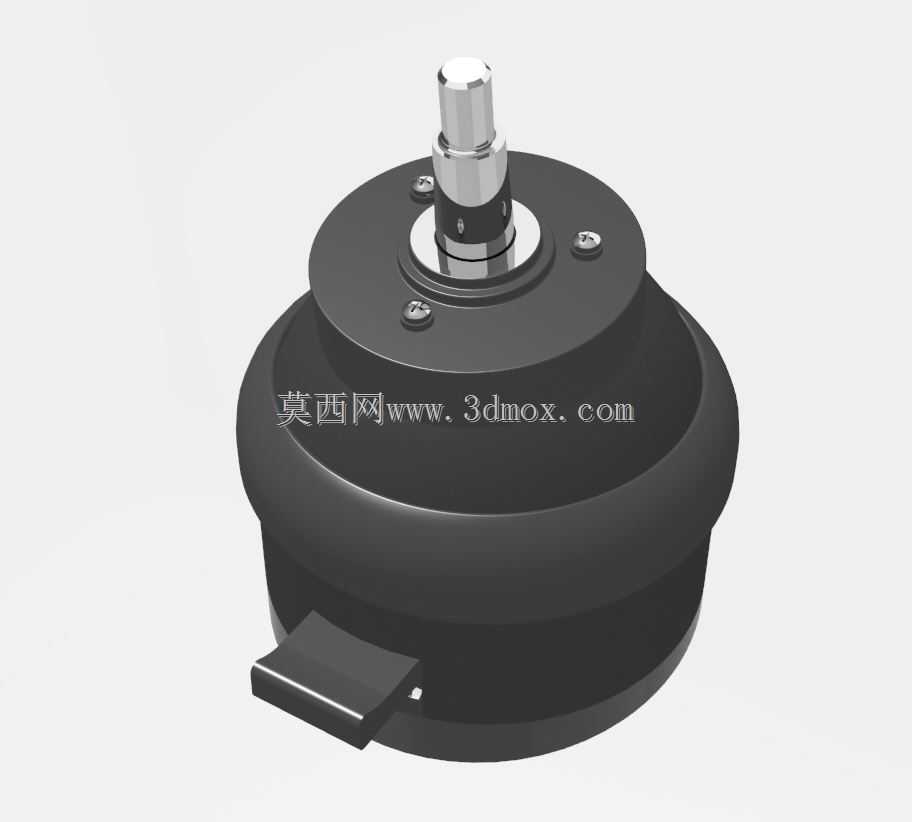

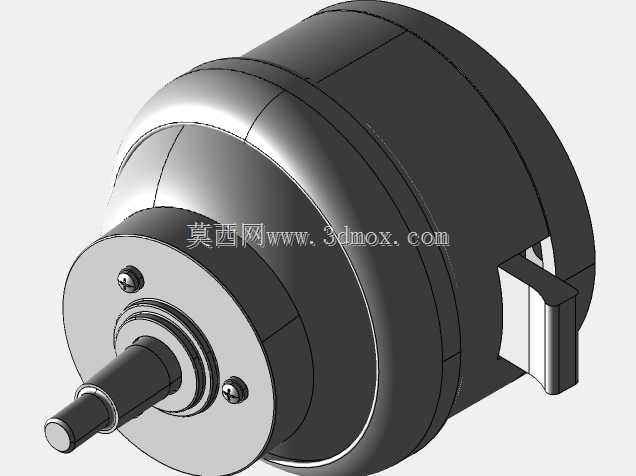

在中小型海洋作业船舶的操舵系统设计中，倾斜舵装置是直接决定航向操控精度的核心执行部件，这类装置常配套40英尺级作业渔船、小型交通艇使用，尤其适配雅马哈系船外机的动力匹配逻辑，可与同规格海洋方向盘总成形成完整操舵链路，解决近岸航行、浅滩作业时常规舵叶转向角度不足、舵效响应滞后的问题。从实际使用场景来看，这类倾斜舵需要承受航行时的水流冲击载荷，同时要兼顾舵轴倾斜摆动时的密封可靠性，避免海水渗入舵体内部造成传动件锈蚀，因此在结构设计时，首先要确定舵体的安装边界：整体采用鼓式封闭壳体结构，上部伸出的舵轴直径匹配常规船用舵机的输出轴连接公差，壳体下部预留的安装凸耳可直接固定在船尾舵舱的安装基座上，侧面的拨叉结构用于连接操舵拉杆，将方向盘的转动转化为舵体的倾斜摆动动作。建模过程中，首先绘制舵轴的阶梯轴特征，依次完成轴上的密封槽、连接键槽、限位凸台的特征构建，保证轴件与上部轴承、下部密封件的配合公差符合船用设备的防水要求；之后构建上下分层的壳体结构，壳体边缘做圆弧过渡处理，降低航行时的水流阻力，壳体上的螺丝安装孔位要均匀分布，保证合壳后的密封压力均匀，避免局部密封失效；下部的拨叉结构要做圆角加强处理，承受操舵时的交变载荷不会出现应力断裂，壳体外部的橡胶缓冲圈则用于吸收舵体摆动到极限位置时的碰撞冲击，减少操舵时的金属撞击异响。从功能特性来看，该倾斜舵装置的摆动角度覆盖常规航行转向所需的正负35度范围，同时支持小角度的倾斜微调，在船舶低速靠岸、避让障碍物时可以获得更灵活的舵效，相比传统固定式舵叶，倾斜式结构在浅水区航行时可以通过小幅抬升舵体避免剐蹭水底礁石，适配近岸渔业作业的复杂水域环境。建模时需要注意各转动副的配合间隙，舵轴与壳体之间的轴承安装位要预留足够的润滑脂存储空间，保证长期海水环境下的转动顺畅，所有外露金属件的结构设计都要考虑后期防腐涂层的附着厚度，避免装配时出现涂层刮落影响防腐效果。
