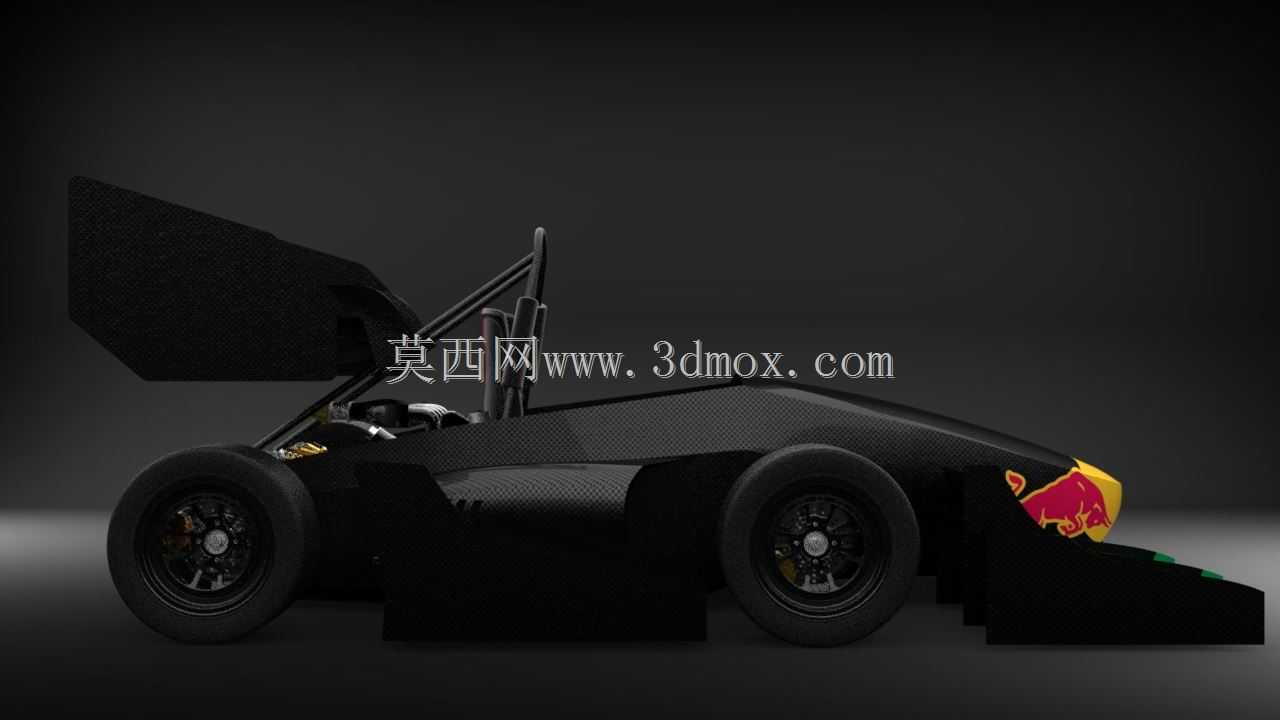

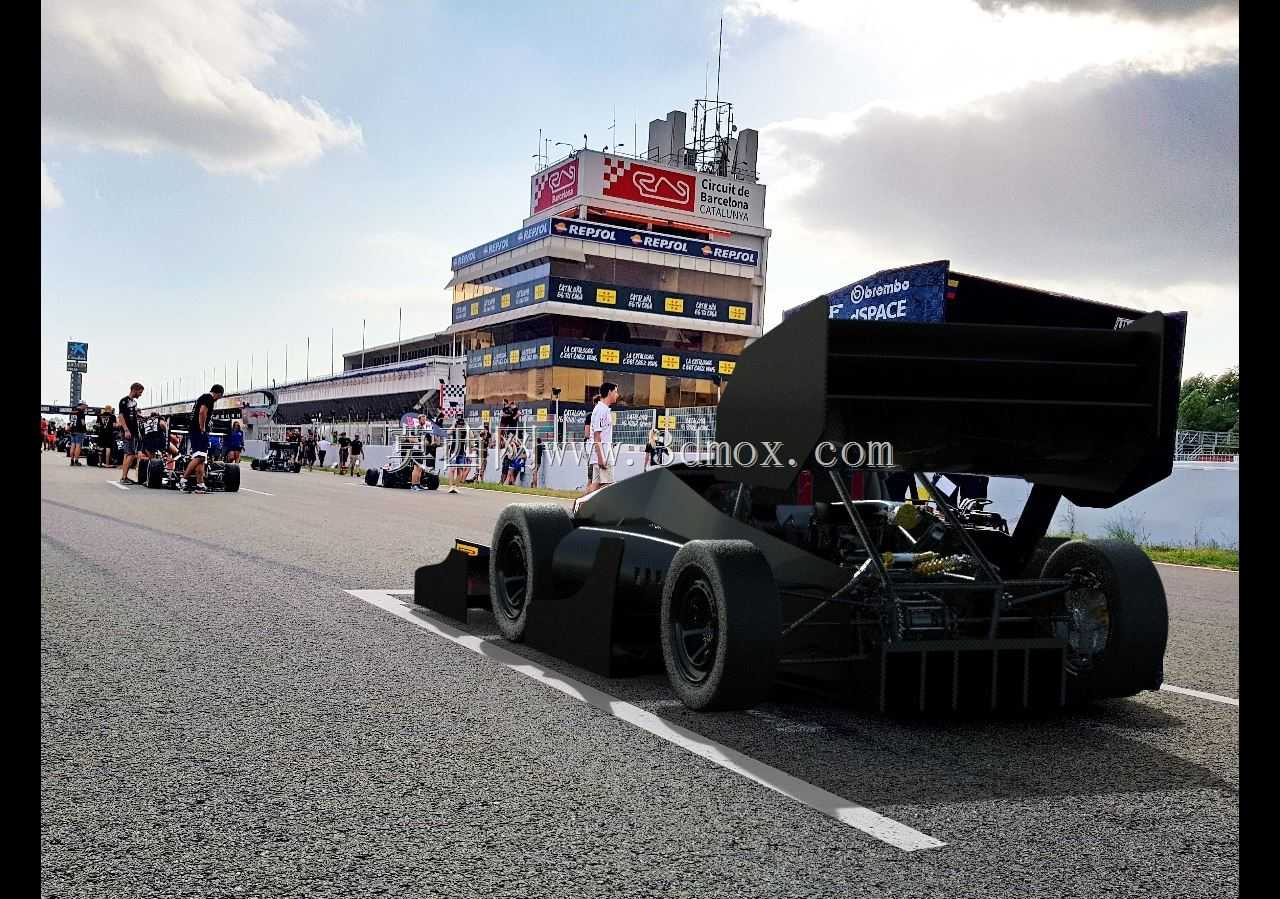

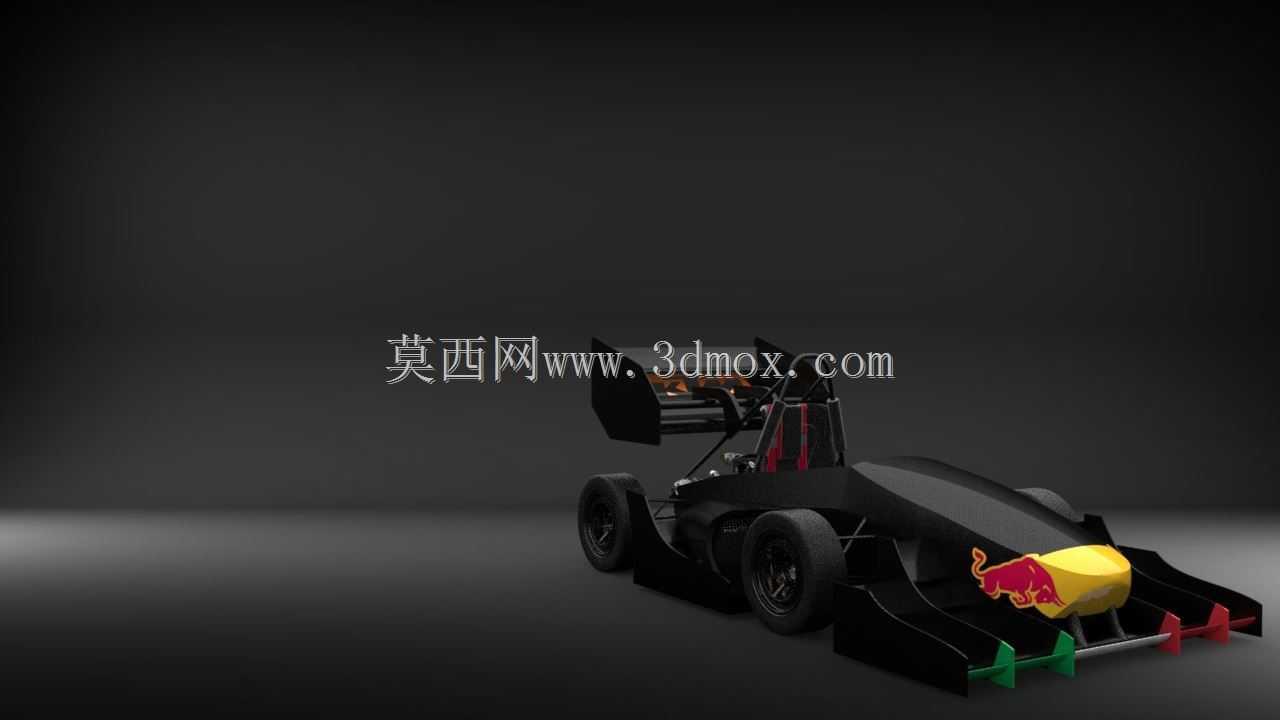

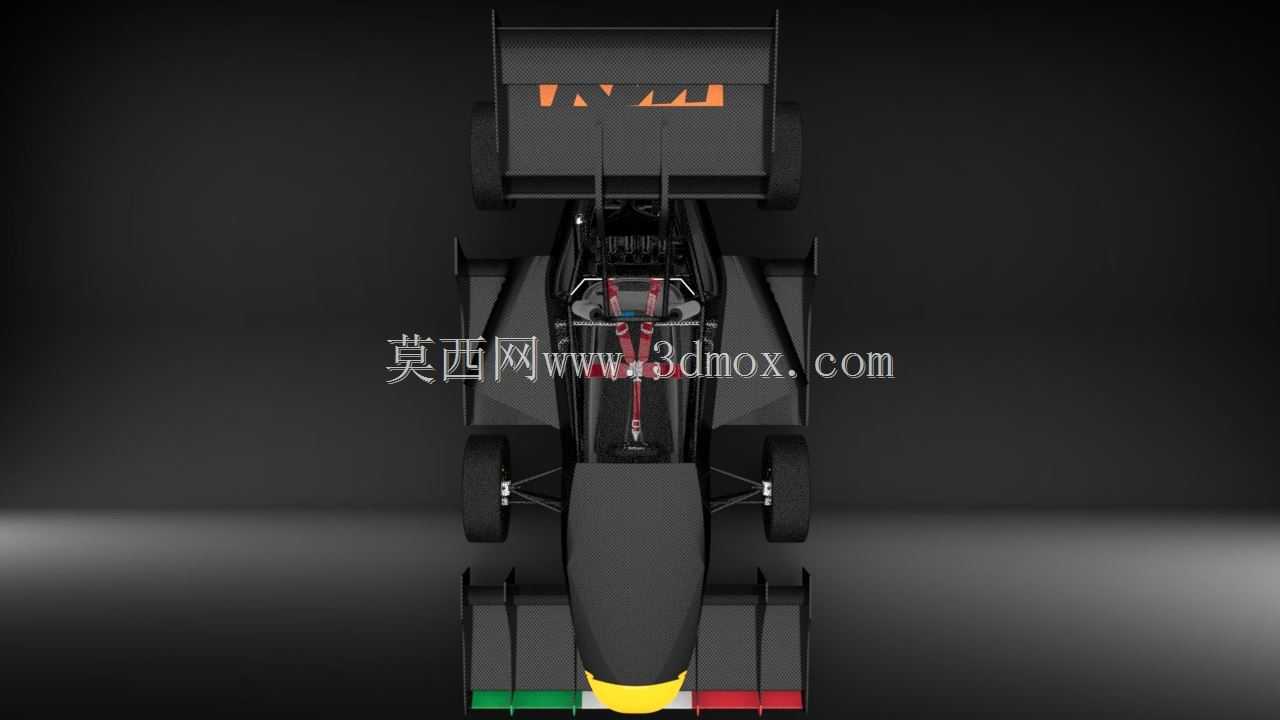

大学生方程式赛车整车结构三维设计

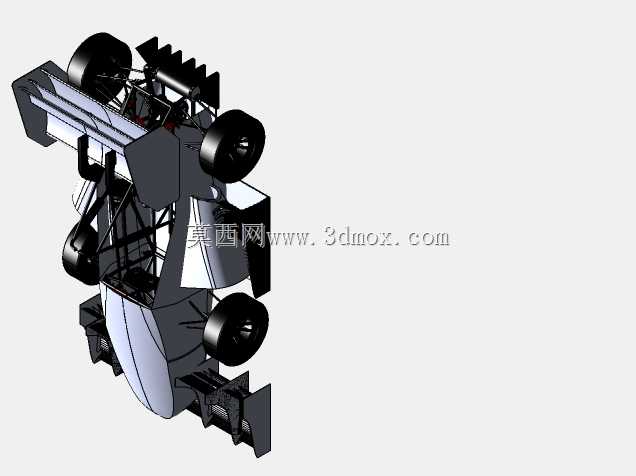

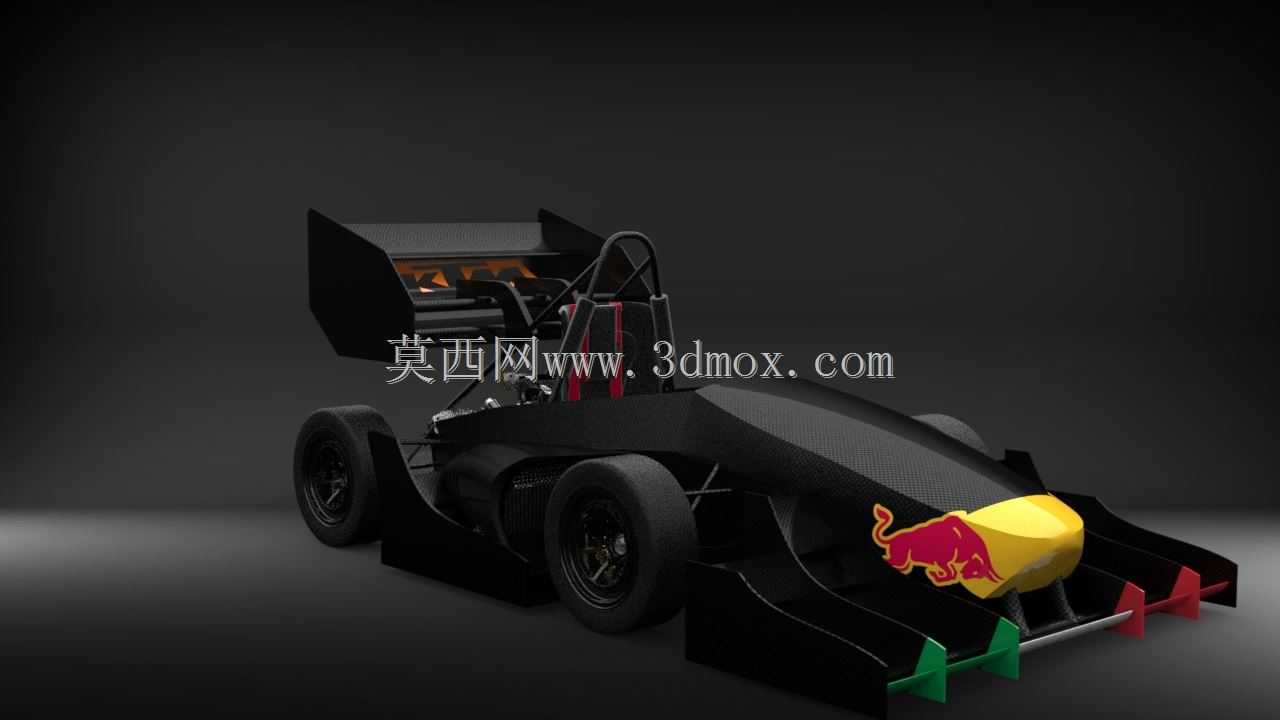

这套三维结构针对大学生方程式赛事场景开发，核心服务于学生车队的赛事参赛需求，覆盖从静态展示到动态赛道行驶的全场景使用要求，可直接用于整车结构验证、零部件加工出图、装配干涉检查等实际工程环节。设计过程中优先考虑赛道行驶的动态性能需求，前翼采用多片翼片组合结构，不同颜色的翼片分区对应不同的下压力调校区间，可根据高速直道、多弯赛道的不同特性调整翼片攻角，平衡下压力与空气阻力的配比，避免直道尾速损失过多的同时，保证弯道中轮胎拥有足够的接地附着力。车头鼻锥采用流线型收窄设计，既可以引导正面来流顺畅流向车底与两侧散热区域，也能在正面碰撞时通过预设的溃缩结构吸收冲击能量，满足赛事的安全规则要求。尾翼采用高位主翼搭配多层副翼的结构，安装位置避开后轮扬起的乱流区域，最大化尾部下压力输出效率，同时尾翼支架采用轻量化桁架结构，在保证安装刚度的前提下尽可能降低非簧载以上的重量集中，减少整车转动惯量。车架部分采用钢管桁架式结构，主环、前环、侧边防撞结构的钢管规格完全匹配赛事规则的壁厚与管径要求，驾驶舱预留了足够的驾驶员操作空间，方向盘、座椅、踏板组的安装位置都预留了调节余量，可适配不同身高的车手驾驶需求。悬架部分采用前后双叉臂独立悬架结构，摇臂、推杆、减震器的安装硬点经过运动学校核，保证车轮在跳动过程中定位参数变化处于合理区间，避免出现轮胎过度磨损或者转向特性突变的问题。轮边系统集成了轮毂轴承、制动卡钳、轮辋安装接口，制动盘的通风结构设计可以保证连续制动工况下的散热效率，避免长距离行驶后制动热衰减。动力舱部分预留了发动机、进排气系统、冷却系统的安装边界，散热器的布置位置导风路径顺畅，可保证高负荷工况下动力系统的工作温度处于合理区间。整车的装配关系完全按照实际加工装配逻辑搭建，所有连接孔位、安装面都做了公差匹配预留，可直接导出二维图纸用于零部件加工，也可以导入动力学仿真软件做整车操稳性能、碰撞安全性能的前置验证，减少实车试制阶段的反复修改成本。
