钢管桁架式卡丁车承载车架结构设计

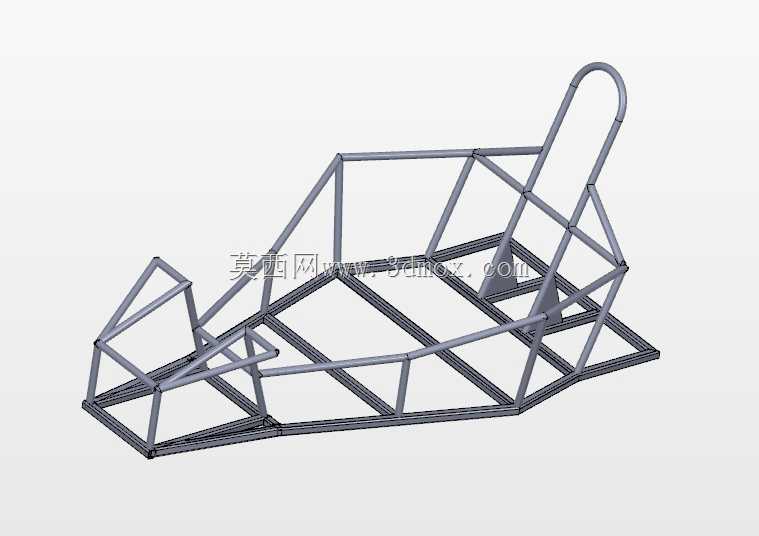

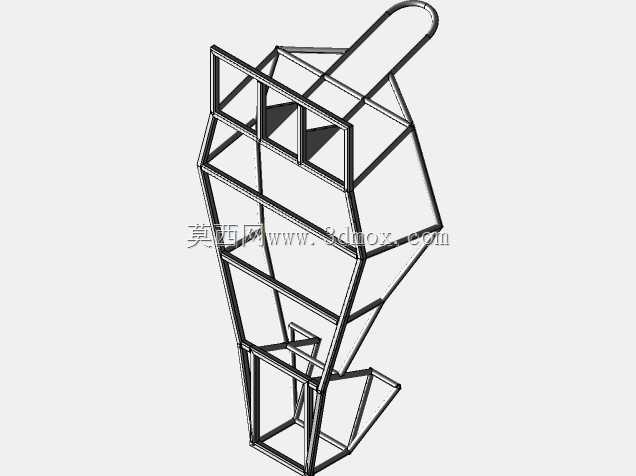

该卡丁车车架采用空间钢管桁架式承载结构，整体无额外承载蒙皮，全部载荷通过不同规格的圆管焊接节点传递，适配娱乐场地卡丁车、入门级巴哈越野赛车的底盘承载需求，可直接作为整车装配的基体，完成转向系统、动力单元、行走机构、座椅防护结构的集成安装。从实际使用场景来看，这类车架主要应用于户外场地竞速、非道路休闲越野、学生工程训练赛事等场景，需要承受整车加乘员的垂直载荷、过弯时的侧向离心载荷、颠簸路面的冲击载荷，以及碰撞工况下的能量吸收需求，因此在结构设计上做了多维度的力学优化。设计阶段优先考虑了安装边界的适配性，前部预留的三角桁架区域用于安装转向机、前悬摆臂安装支座以及前防撞缓冲结构，管架的节点位置严格对应转向拉杆的运动行程，避免出现运动干涉；中部的矩形框架区域为乘员舱，底部的横向加强管用于安装座椅固定支架、电池盒以及制动踏板总成，两侧的纵向主管作为乘员侧边防撞的主要承载结构，管径与壁厚选型匹配侧碰时的抗弯需求；后部向上延伸的弯管结构为防滚架的上半部分，与后部动力安装区域的桁架连为一体，既可以在车辆倾覆时为乘员留出安全生存空间，也能为发动机、后传动系统、后悬安装点提供足够的支撑刚度。整体结构的管件排布遵循力流最短传递原则，在悬架安装点、发动机安装点等应力集中区域，都额外增加了斜向支撑管，将局部集中载荷快速分散到相邻的主管上，避免单根管件应力过大出现断裂。车架的底部框架采用双层纵管设计，既可以提升整车的抗扭刚度，减少越野工况下的车架变形量，也能为底部护板的安装提供固定点位，防止行驶过程中路面飞石、凸起磕碰损伤车内部件。所有管件的连接节点都采用相贯线切割后满焊的工艺设计，建模阶段已经预留了焊接收缩余量，避免焊接变形导致后续安装孔位出现偏差；乘员舱的内部宽度、座椅安装点的前后调节范围，都参考了通用人体工程学尺寸，适配不同身高的驾乘人员操作，转向柱的安装角度也预留了调整空间，可根据使用需求调整转向盘的前后位置。防滚架顶部的弯管采用整管冷弯成型，没有拼接焊缝，提升了倾覆工况下的结构强度，前部的防撞结构采用逐级吸能的桁架设计，低速碰撞时可以通过前部管件的塑性变形吸收冲击能量，减少碰撞对主车架的损伤，降低后期维修成本。
