健身器材用木质握柄弹簧拉力握把结构

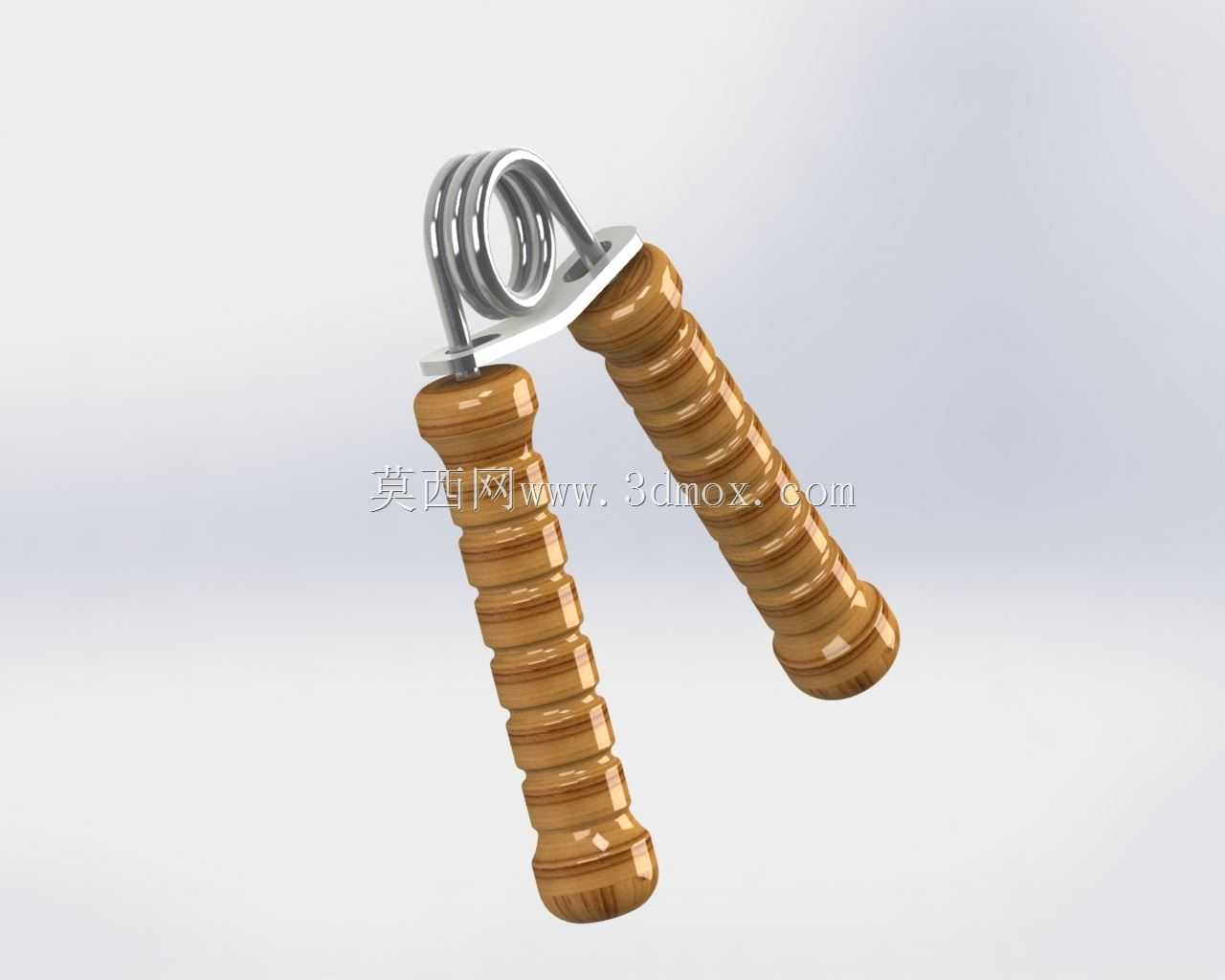

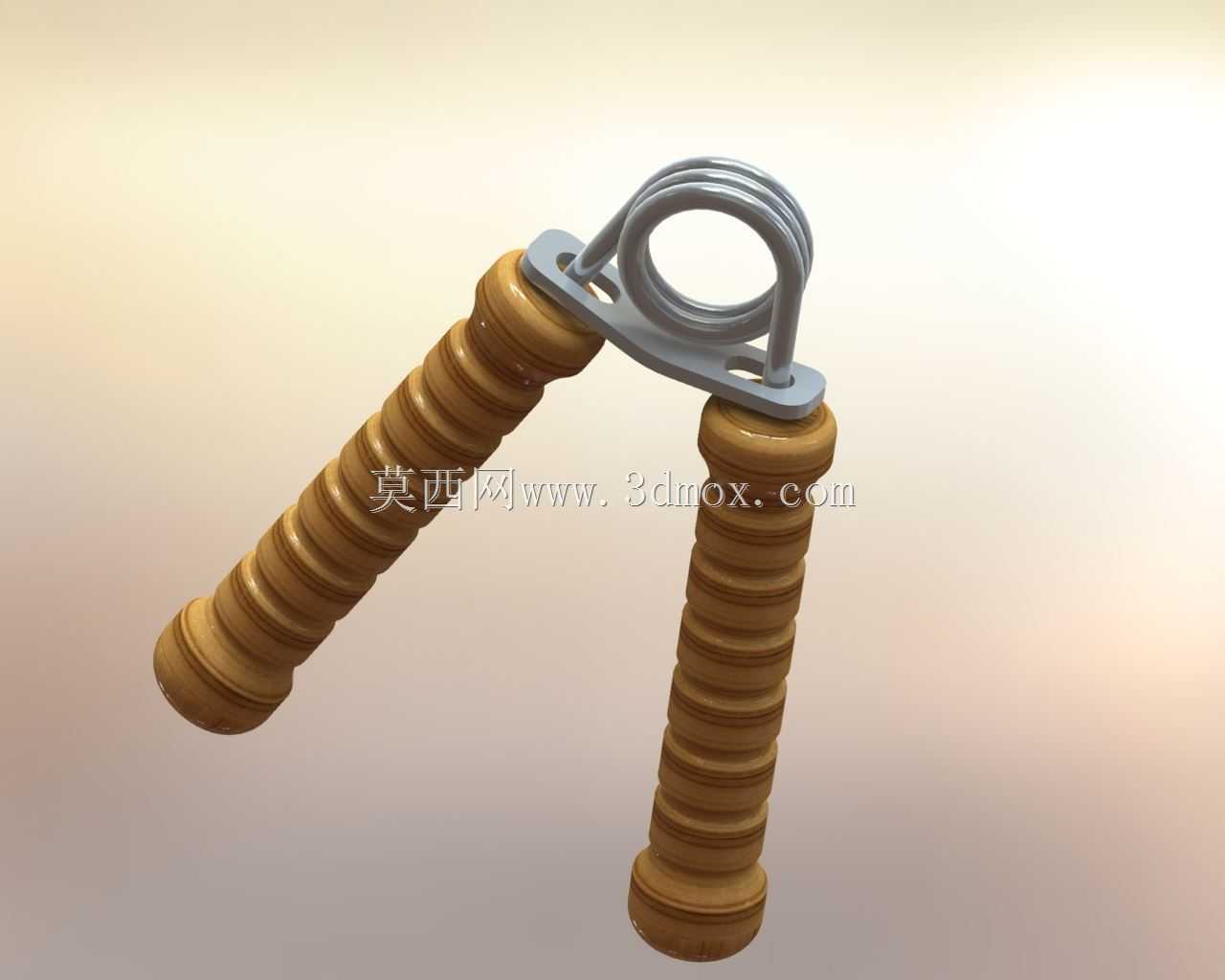

这类带木质握柄的弹簧握把，常作为力量训练类健身器材的核心施力部件，也可适配小型手摇升降、张紧调节类机构的操作端，在商用健身场馆配置、家用健身器材配套、小型手动张紧装置改装场景中都有广泛应用。从实际使用逻辑出发，该部件的核心功能是通过手部握持施力，克服内置弹簧的复位弹力完成握合动作，既可以单独作为握力训练器具使用，也能作为拉力器、扩胸器等健身器材的握持受力端，传递手部施加的拉力、握力，同时通过弹簧的形变提供稳定的阻力反馈。设计阶段首先要考虑握持的人机工程适配，握柄采用多段环形凸棱的木质结构，每道凸棱的间距匹配成年人手指自然弯曲的指节间距，握持时指腹可以刚好卡入凸棱间隙，避免施力过程中出现打滑，木质材质的触感相较于塑料、金属更温润，长时间握持训练也不会出现硌手、粘汗打滑的问题，握柄的整体直径控制在32mm左右，适配绝大多数成年使用者的握持围度，不会因为过粗导致握持发力困难，也不会因为过细影响施力稳定性。上部的连接结构采用金属冲压成型的连接片搭配双扭簧结构，连接片上预留的安装孔位既可以直接固定握柄端部，也可以外接拉力绳、钢索等传力部件，双扭簧的线径、圈数经过匹配调校，握合全程的阻力变化线性均匀，不会出现初始段阻力虚位、末段阻力陡增的问题，弹簧两端的挂钩直接卡入连接片的定位槽内，不需要额外的紧固件固定，装配工序简单，长期使用出现弹簧疲劳后也可以快速更换。安装边界上，该部件整体展开长度控制在180mm以内，两个握柄完全握合时的最小厚度不超过40mm，作为独立握力器使用时不需要额外的安装固定结构，直接握持即可使用；作为健身器材配件使用时，仅需要通过上部连接片的两个安装孔与外部传力部件连接，孔位间距统一为20mm，适配市面上绝大多数常规拉力器材的连接尺寸，不需要额外做转接件加工。结构细节上，木质握柄与内部金属芯轴采用过盈配合装配，芯轴端部做滚花处理，避免长期反复施力过程中握柄与芯轴之间出现相对转动，连接片的边缘做全圆角钝化处理，不会在使用过程中划伤手部或者磨损配套的连接绳带，弹簧表面做镀锌防锈处理，适配健身房高湿度、高汗液接触的使用环境，不会短时间出现锈蚀影响弹力输出稳定性。
