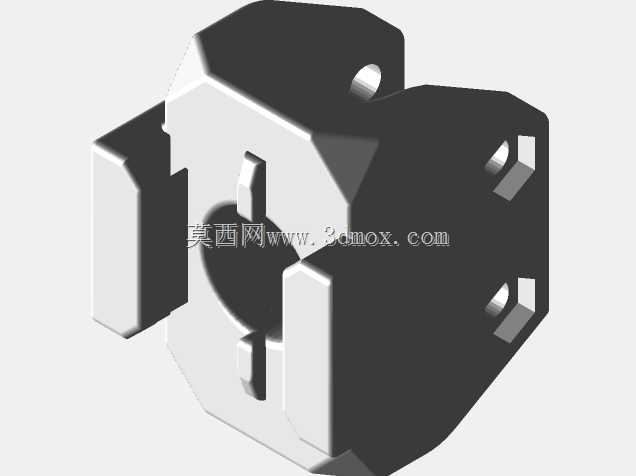

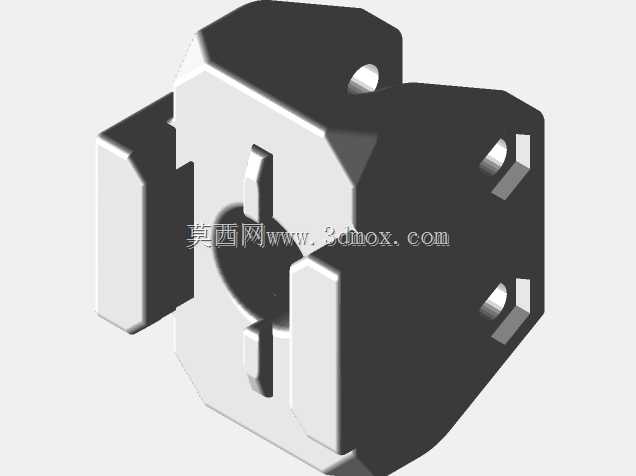

适配16/18mm滑雪杆的GoPro快拆带扣支架

户外滑雪运动拍摄场景中，运动相机的固定可靠性与拆装便捷性一直是装备设计的核心考量点，这款适配16mm与18mm直径滑雪杆的快拆带扣支架，正是针对雪上运动拍摄的实际使用需求开发的专用固定结构。从实际使用场景来看，滑雪过程中杆体存在持续的高频振动，同时使用者会根据拍摄需求频繁调整相机机位、拆装设备，普通绑带式固定架容易在低温环境下出现绑带老化松脱、拆装步骤繁琐的问题，这款支架采用卡扣式抱紧结构，从根源上规避了绑带固定的缺陷。设计阶段首先明确了安装边界：适配的滑雪杆直径覆盖16mm与18mm两个主流规格，抱紧接触面做了内凹弧面处理，弧面曲率与对应杆径完全匹配，安装后支架与杆体的接触面积达到最大化，避免局部应力集中导致的杆体漆面磨损或者支架滑移。固定方式选用两个M5x30mm规格的螺栓搭配两个M5尼龙锁紧螺母，尼龙锁紧螺母的嵌件可以在持续振动工况下提供足够的防松力矩，不需要额外加装防松垫圈就能满足滑雪场景的抗振要求，同时螺栓连接的结构也方便使用者根据杆径的微小公差调整抱紧力度，不会出现过紧拆装困难或者过紧固定不稳的问题。支架主体的快拆结构直接兼容GoPro系列运动相机的标准快拆接口，不需要额外加装转换座就能实现相机的快速卡装与拆卸，卡接位置做了限位挡边设计，相机卡入后会自动锁定，只有按压释放按键才能取下设备，避免滑行过程中相机意外脱落。结构建模阶段针对3D打印工艺做了适配优化，所有壁厚保持均匀，没有小于1.5mm的薄壁结构，也没有大角度的悬空面，不需要额外添加大量支撑就能完成打印制作，打印完成后仅需简单去除支撑毛刺就能直接装配使用。支架的外形做了切角处理，没有突出的尖锐棱角，避免滑行过程中支架剐蹭滑雪服或者对使用者造成磕碰伤害，两侧的螺母安装位做了沉槽设计，螺栓螺母安装后不会突出支架表面，整体外观更规整也减少了勾挂外物的风险。从受力角度分析，支架的抱紧部位与相机安装位之间做了加强筋连接，筋位厚度与主体壁厚保持一致，在相机安装后的重心位置做了局部加厚，即使搭载带防水壳的运动相机，也能保证支架整体刚性，不会出现拍摄画面抖动的问题。
