简易行星齿轮传动机构三维设计

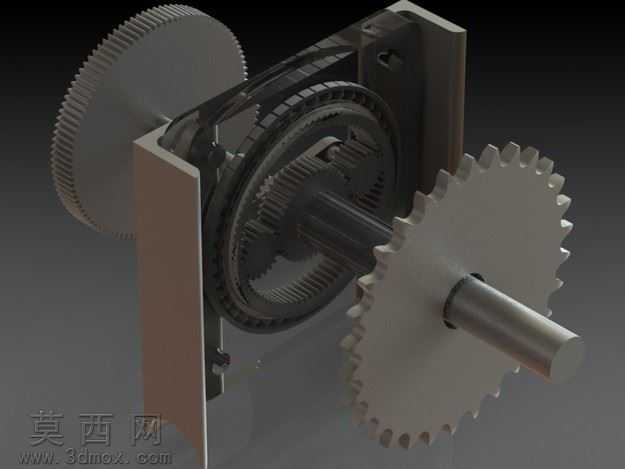

本作品为简易行星齿轮传动机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先针对内齿圈、行星轮、太阳轮、输出主轴、支撑壳体等核心零件，依据行星齿轮传动的啮合参数完成齿廓的精确绘制，通过渐开线齿形的参数化驱动保证轮齿啮合的间隙合理，避免传动过程中出现卡滞或侧隙过大的问题。装配过程中严格遵循行星齿轮机构的运动约束关系，将太阳轮设置为动力输入构件，行星轮通过行星架与输出轴连接，内齿圈与支撑壳体做固定约束，同时为支撑壳体、轴类零件添加合理的同轴度、重合度配合，确保整体装配体无过约束、无欠约束，可顺畅完成传动运动仿真。渲染阶段针对不同零件赋予适配的材质属性，齿轮类零件采用调质钢材质，调整金属粗糙度、反射率参数还原机加工金属的哑光金属质感，输出轴添加镀铬亮面金属材质，与齿轮形成材质视觉区分，支撑壳体采用铸铁哑光材质，模拟实际壳体的铸造表面质感，场景布光采用三点布光法，主光从侧上方投射凸显轮齿的啮合结构细节，辅光补光消除结构暗部死黑，轮廓光勾勒整体装配体的边缘轮廓，最终渲染图清晰展现机构的层级结构与装配关系。设计思路上以简化结构、直观展现行星齿轮传动原理为核心，省略了冗余的密封、紧固件等非核心结构，保留行星齿轮传动最核心的轮系啮合、动力传递结构，可直观观察到太阳轮转动时带动行星轮沿固定内齿圈公转同时自转，最终通过行星架将动力输出的完整运动过程，整体结构简洁明了，无多余复杂特征，既满足行星齿轮传动的运动逻辑，又降低了模型的复杂度，适合用于机械原理教学演示、传动结构方案参考使用，各零件的建模特征树清晰可编辑，可根据实际传动比需求调整齿数、模数等核心参数，快速衍生出不同参数的行星齿轮传动方案。
