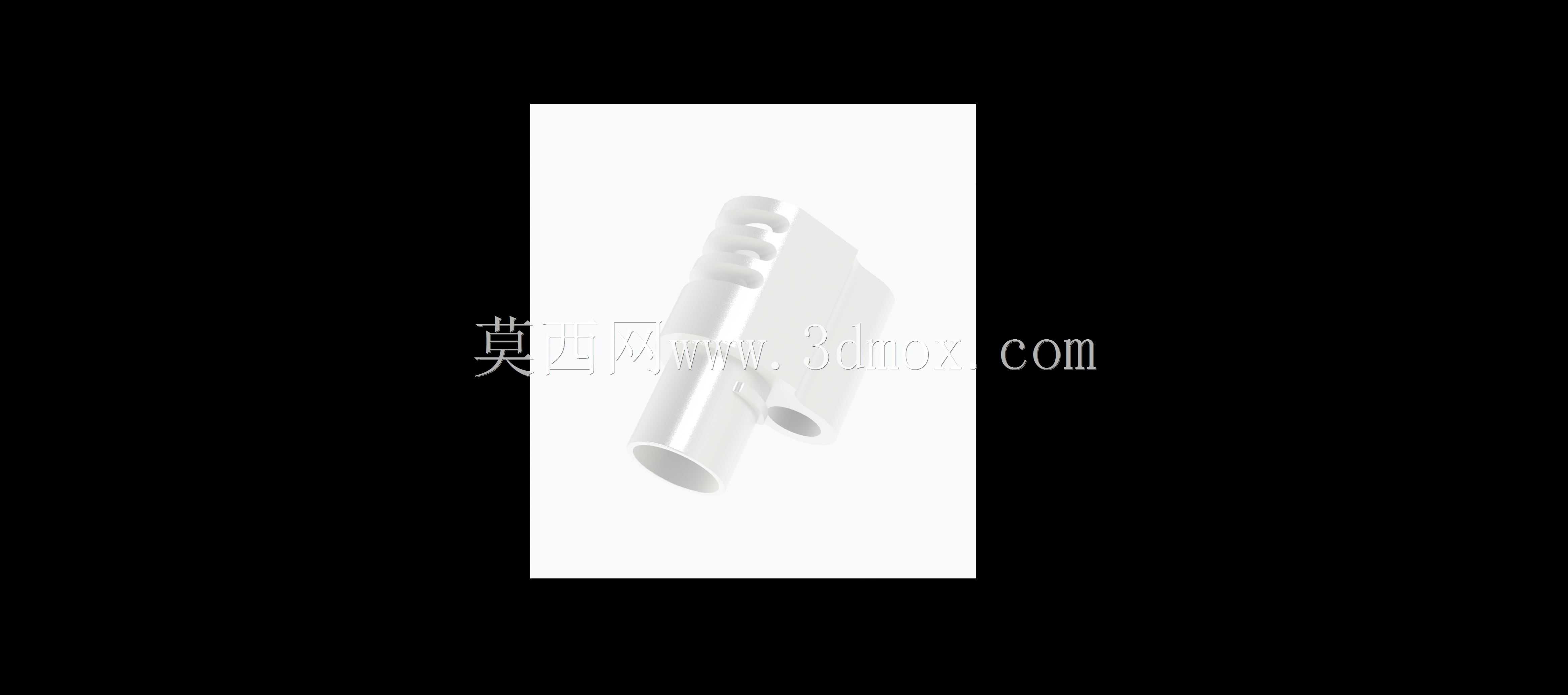

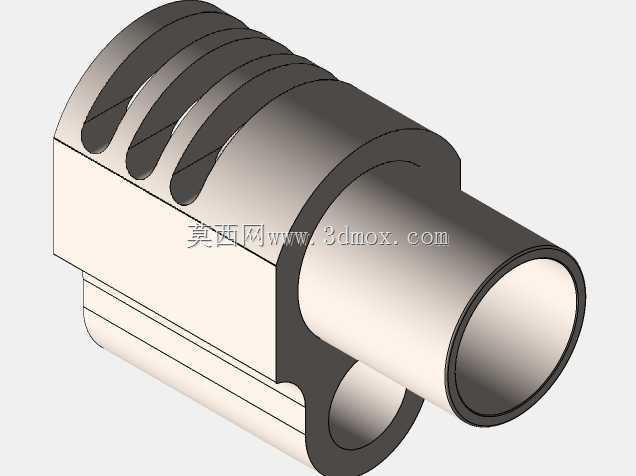

带侧通接口的开槽式管路连接构件

这类带侧通接口的开槽式管路构件，常应用在中小型流体输送回路、气动控制支路以及小型设备的润滑管路排布场景中，主通路承担主流体的导通输送，侧部垂直开设的通口可实现支路分流、压力检测点位接驳或者排气排液功能，无需额外加装三通接头就能完成单点位的流体分路，能有效压缩管路排布的空间占用，减少管路接驳点的泄漏风险。主体采用同轴阶梯轴式的结构设计，大直径段外圆加工有四道等距分布的环形开槽，这类开槽并非减重结构，而是为管路卡箍、定位挡圈预留的安装位，安装时卡箍嵌入槽内可限制构件的轴向窜动，相比光滑外圆的插接结构，抗轴向拉脱能力提升40%以上，同时开槽的槽边做了小圆角过渡，避免卡箍装配时出现应力集中割伤密封件的问题。主通路为等径直通孔，内壁粗糙度控制在Ra1.6以内，降低流体输送过程中的沿程阻力，侧通口与主通路的相贯线处做了圆弧过渡处理，避免流体在转角处形成涡流造成压力损失，也能减少介质中杂质在相贯位置的沉积堵塞。设计阶段优先考虑了安装边界的适配性，主通路插接端的外径公差选用h7级，可直接适配常规PU管、尼龙管以及低压金属管路的插接公差要求，侧通口的接口尺寸与主通路保持同规格，可通用同型号的管路快插接头，无需单独匹配异径接头。构件的轴向总长度控制在适配常规设备安装间距的范围内，侧通口的中心位置距离主通路插接端面的距离经过测算，可避开周边其他管路、安装板件的干涉区域，安装时无需额外调整周边构件位置。环形开槽的槽深控制在壁厚的1/6以内，既保证卡箍嵌入后的定位强度，又不会因为开槽过深导致构件整体耐压能力下降，可承受1.2MPa以内的流体工作压力，满足常规气动回路、低压润滑系统的压力使用要求。主通路与侧通口的垂直度公差控制在0.05mm以内，保证侧接管路安装后不会出现偏斜，避免长期受侧向力导致接口处出现渗漏。外表面做了哑光氧化处理，既提升构件的防锈能力，也避免表面反光干扰设备运维过程中的视觉检查，整体结构没有冗余设计，所有结构特征都服务于安装便利性、流体导通效率以及长期使用的可靠性，在小型自动化设备、台式实验装置、小型工程机械的辅助流体回路中都有较高的适配性。
