适配摩托车叉的GOPRO安装固定支架

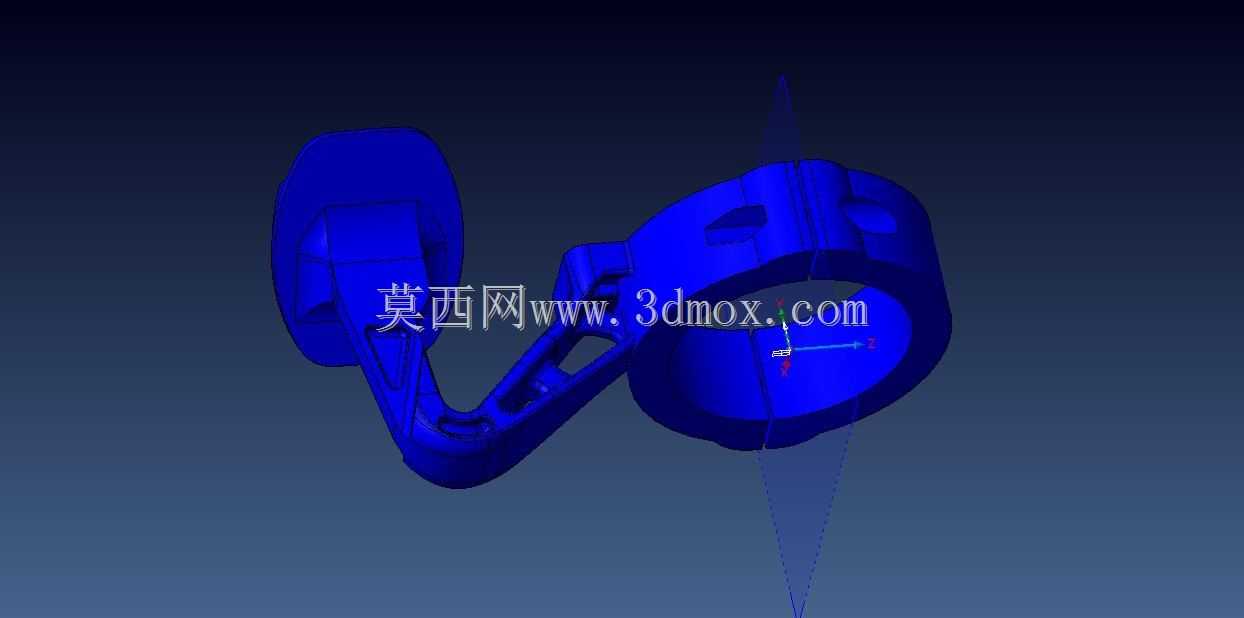

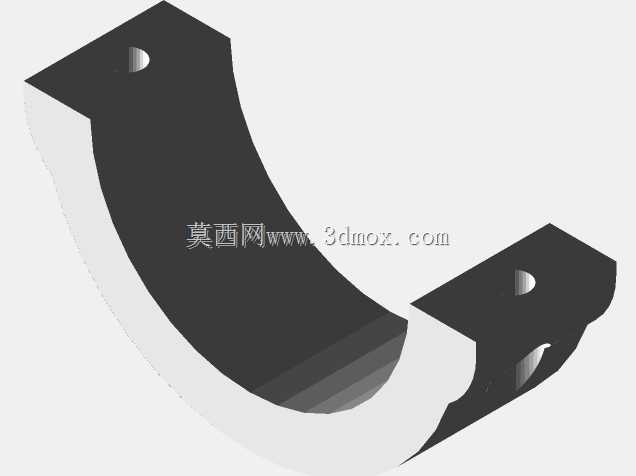

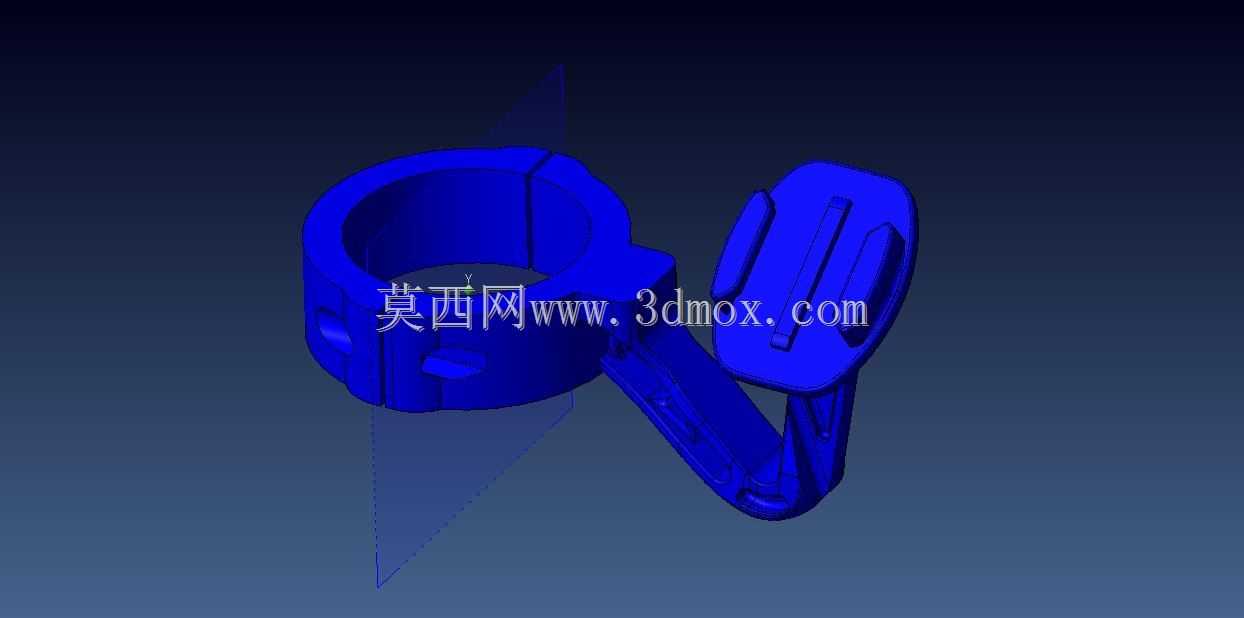

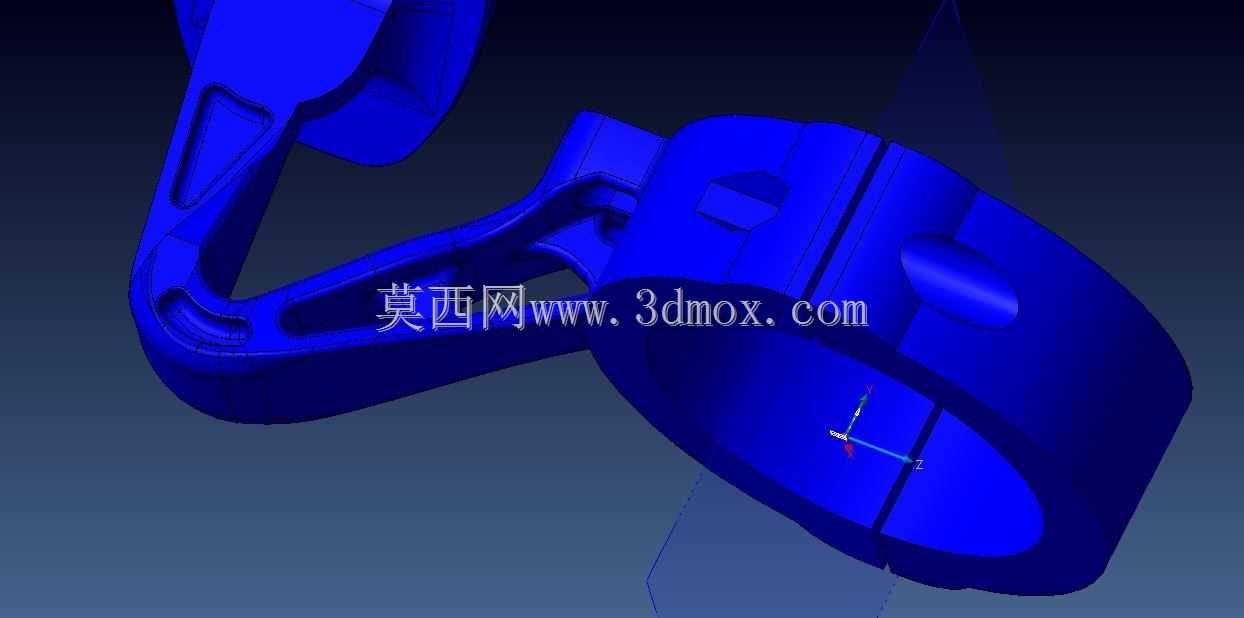

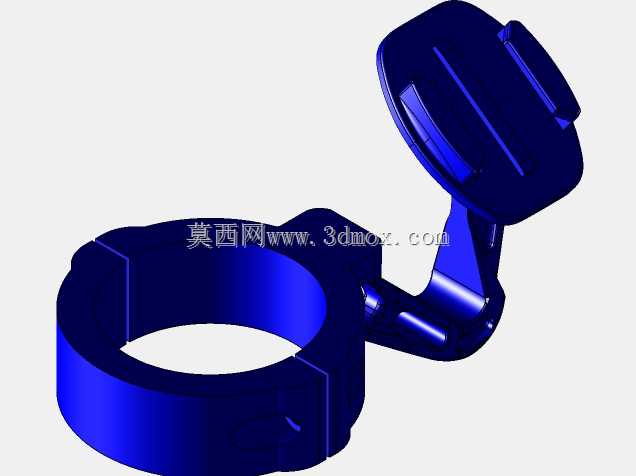

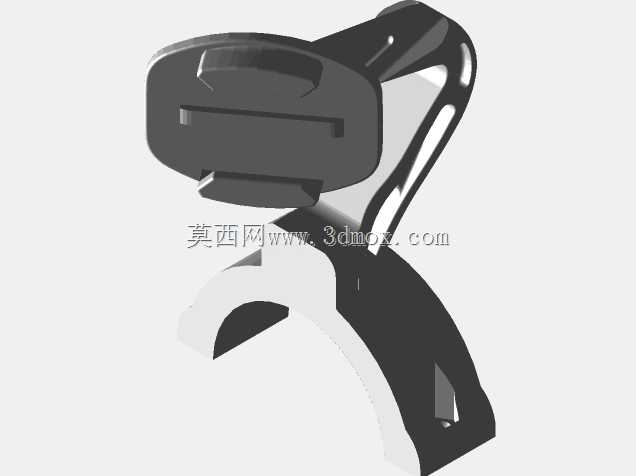

日常骑行过程中，很多摩托爱好者会选择用运动相机记录骑行画面，常规的粘贴式固定座在高速骑行、颠簸路况下容易出现脱落、移位问题，绑带式固定又存在调节余量不足、适配管径有限的缺陷，这款专门针对50mm管径摩托车前叉设计的固定支架，就是为了解决运动相机在摩托骑行场景下的可靠安装问题。从结构设计来看，支架整体采用抱箍式的夹持结构，抱箍部分做了等径圆弧贴合设计，和50mm管径的车叉外表面可以实现全周贴合，避免局部应力集中导致的夹持松动，抱箍的锁紧位置预留了标准M4内六角螺钉的安装孔位，安装时只需要将抱箍卡套在车叉对应位置，拧紧螺钉就能实现稳定锁紧，不需要额外在车身上打孔，不会破坏原车的结构完整性。连接臂部分采用了拓扑优化的结构形态，在保证整体结构强度、抗颠簸冲击性能的前提下，尽可能去除了非受力区域的冗余材料，既可以降低3D打印过程中的材料消耗，也能减少支架自身重量带来的骑行风阻，同时优化后的曲面过渡结构可以避免应力集中，在长期颠簸振动的使用场景下不容易出现断裂问题。支架末端的相机安装位，完全匹配GOPRO系列运动相机的标准快装接口尺寸，安装时可以直接卡入相机底座，不需要额外加装转换配件，安装位的角度预留了足够的调节空间，可以根据拍摄需求调整相机的俯仰角度，满足第一视角骑行记录、路况拍摄等不同的使用需求。从安装边界来看，抱箍的内径严格匹配50mm管径的车叉，适配市面上多数大排量摩托的前叉尺寸，尤其是对应川崎系列的超级摩托车型，安装位置可以根据骑行者的拍摄习惯，选择车叉上部或者下部的合适位置固定，整体外伸长度经过反复校核，安装后不会和车把转向、前减震伸缩行程产生干涉，骑行过程中不会出现支架碰擦车身部件的问题。考虑到3D打印的成型特性，整个支架的结构没有设计大跨度的悬空结构，打印时不需要添加过多的支撑结构，打印完成后只需要简单去除少量支撑毛刺，就可以直接进行装配使用，对于个人玩家来说，用普通的FDM3D打印机就可以完成制作，材料选择上可以根据使用环境选择ABS、PETG等耐候性较好的打印材料，应对户外骑行时的日晒、雨淋、温度变化都能保持足够的结构强度。
