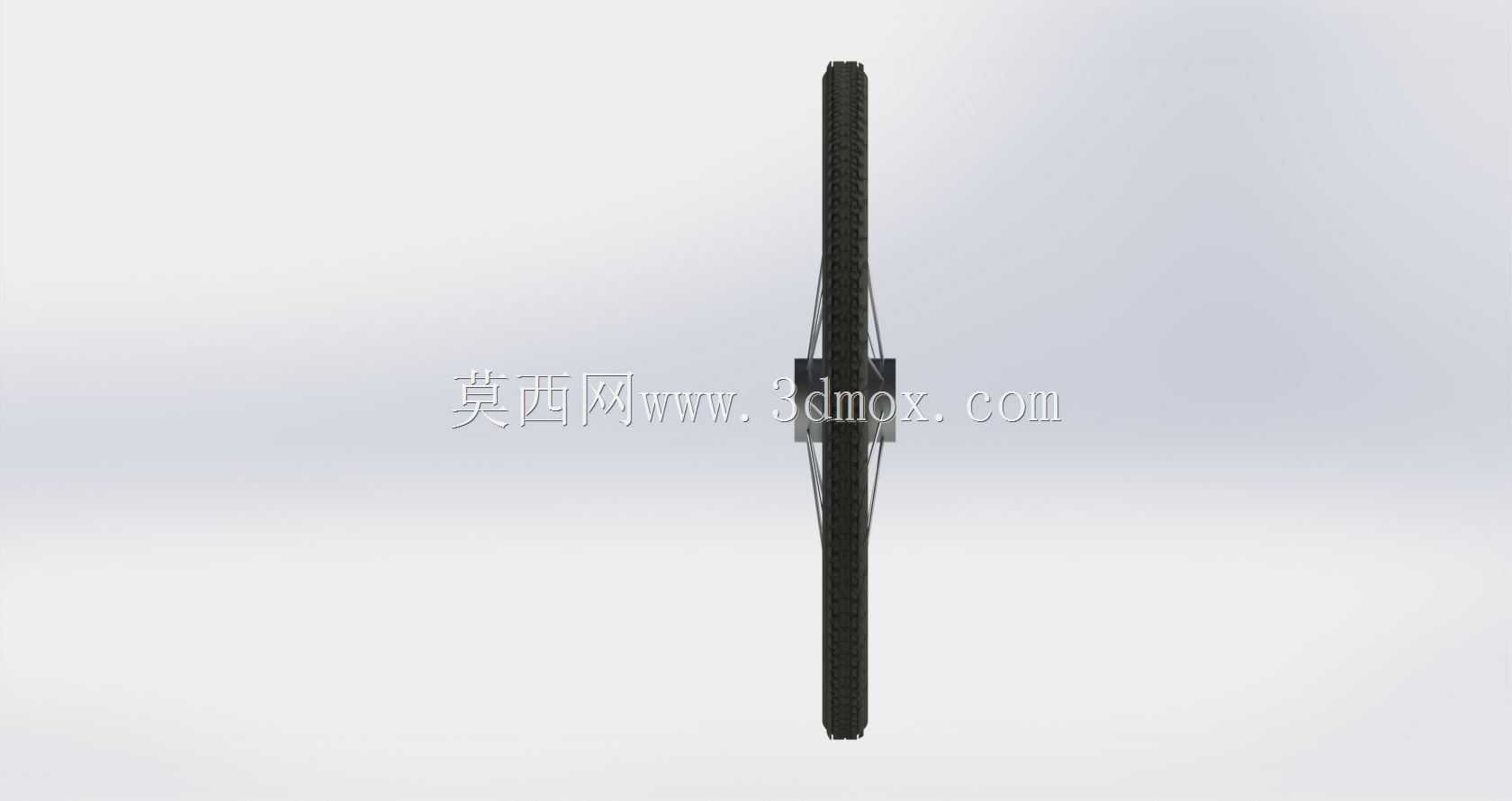

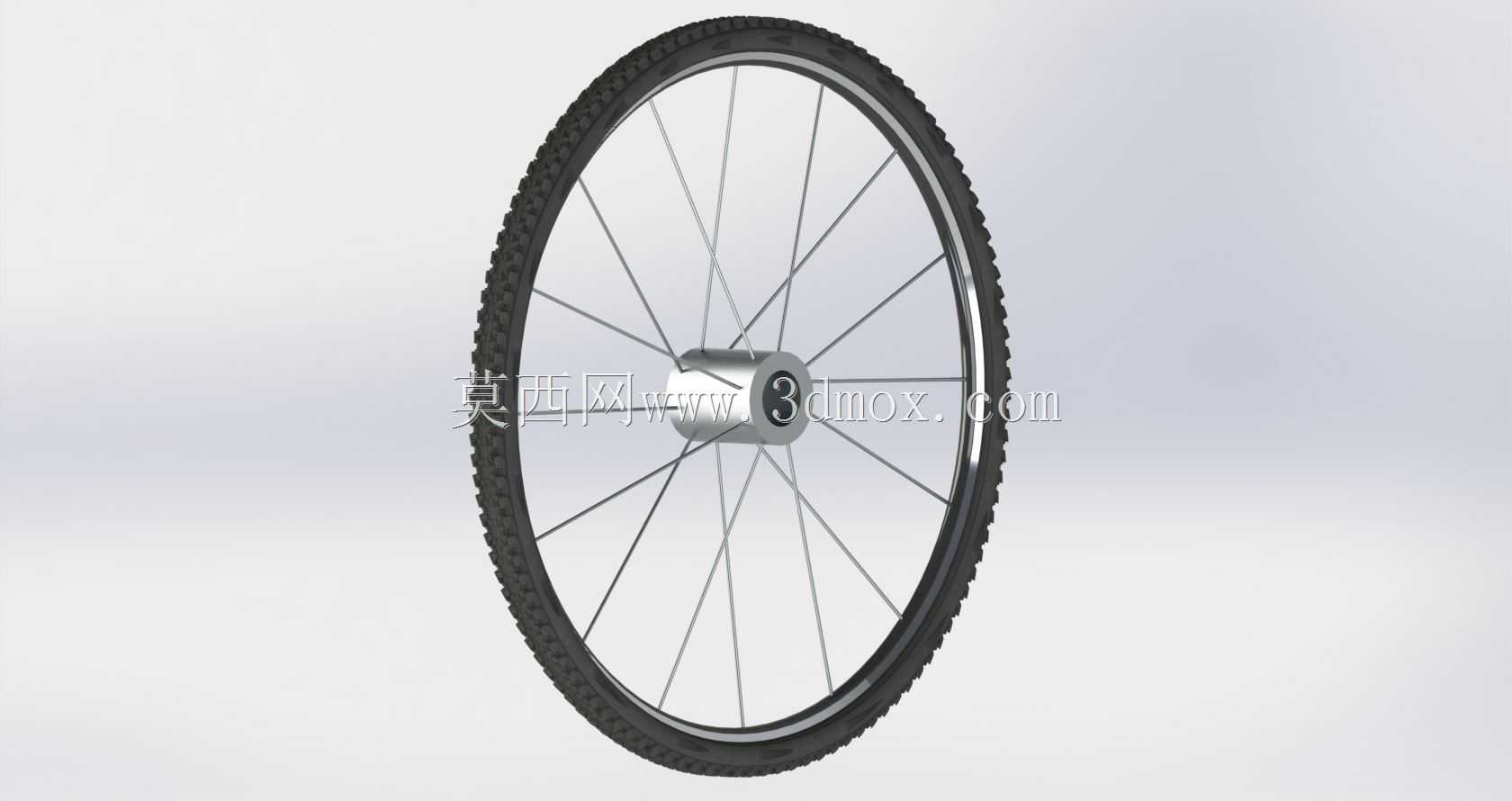

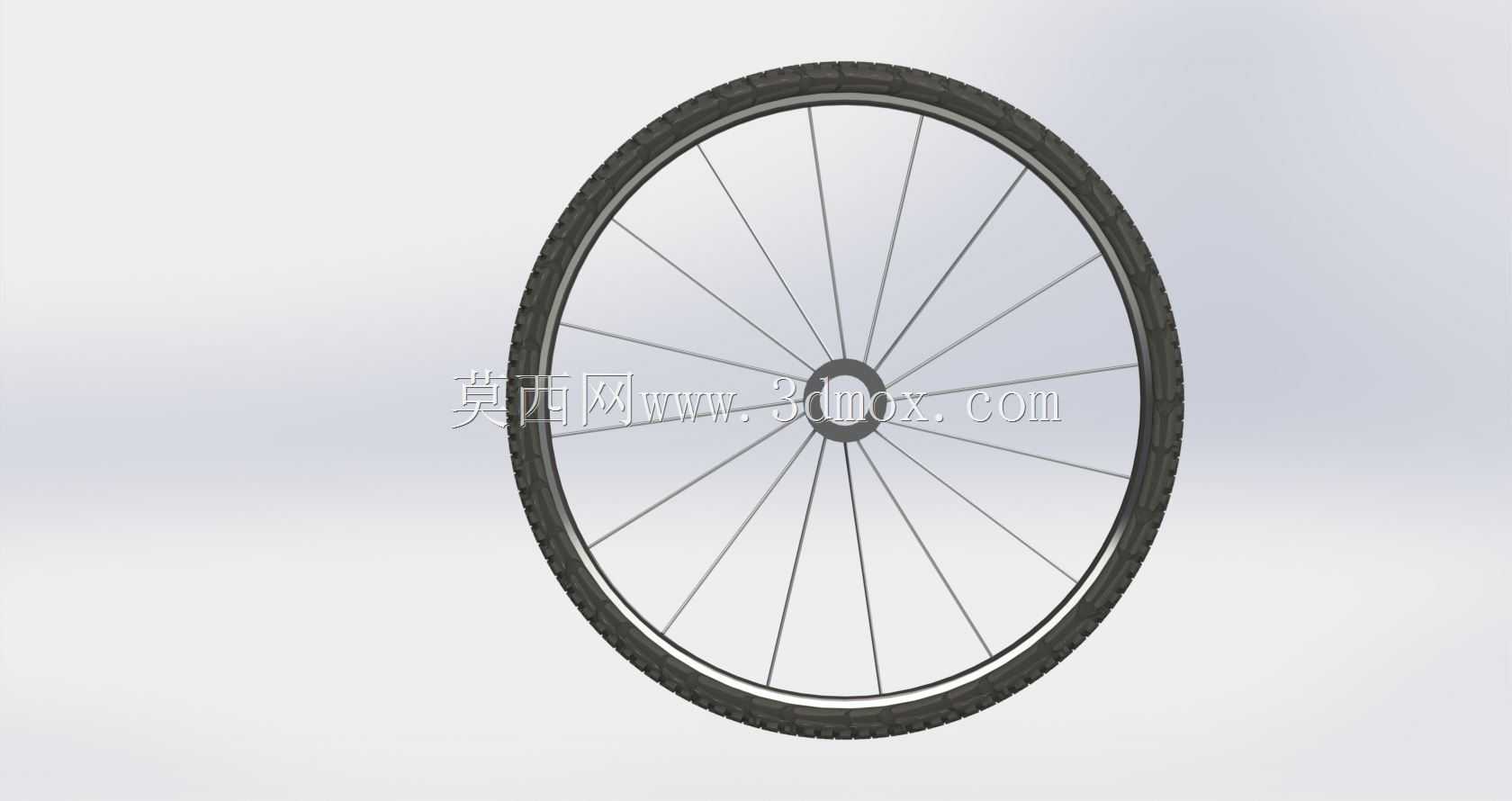

20英寸辐条式自行车行走轮结构设计

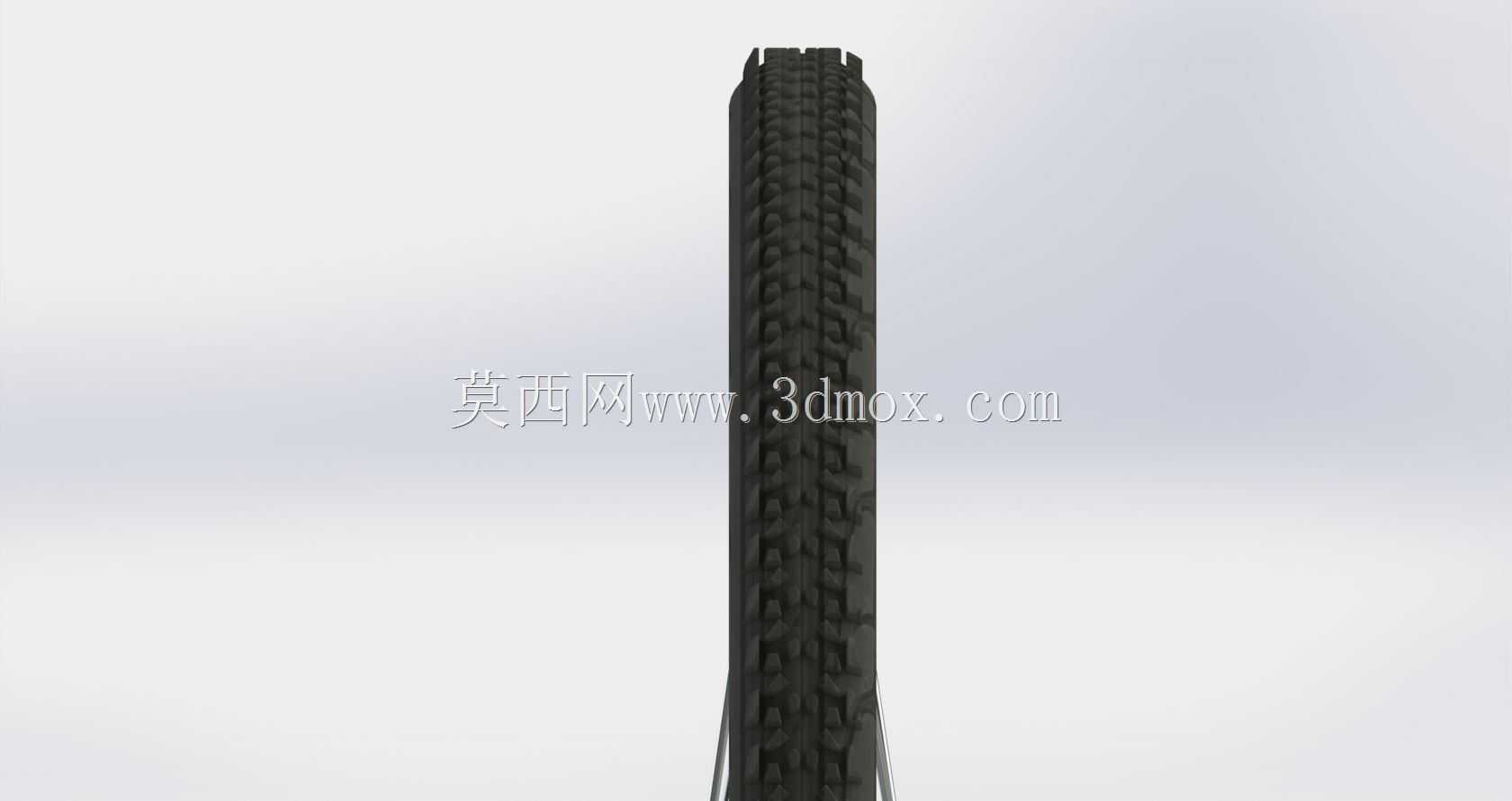

这款20英寸规格的行走轮，是小轮径自行车的核心行走承载部件，常见应用在折叠自行车、儿童自行车、城市短途通勤小轮车以及部分特技小轮车的行走系统中，承担整车承载、滚动行进、传递制动力与驱动力的核心作用。从结构设计逻辑来看，轮组采用经典的辐条张拉式结构，轮辋通过多根等长辐条与中心轮毂连接，辐条均匀分布在轮辋圆周方向，通过张拉受力将轮辋承受的地面载荷均匀传递到中心轮毂，相比一体轮结构，这种辐条式设计在保证轮组整体径向、轴向刚度的同时，能有效降低轮组自重，同时具备不错的路面冲击缓冲能力，日常使用中如果出现单根辐条松动或损坏，也可以单独调整或更换，维护成本更低。中心轮毂是轮组的安装基准部件，内部预留了标准轴承安装位，可适配常规快拆或实心轮轴安装，轮毂两端的安装轴肩尺寸匹配对应规格的前叉或车架后叉开档尺寸，安装时可直接卡入叉体安装位，锁紧轮轴即可完成轮组的装配，不需要额外做结构适配。轮辋采用标准20英寸轮径的圈型设计，边缘预留了轮胎安装的卡槽，可适配对应规格的充气外胎与内胎，胎圈卡槽的深度与宽度符合常规自行车胎的安装标准，充气后轮胎可以紧密贴合在轮辋上，滚动过程中不会出现胎圈滑脱的问题。轮组的辐条采用交叉排布的方式，这种排布方式可以更好地承受轮组滚动时的扭矩传递，不管是驱动轮的动力输出还是制动时的制动力传递，都能通过辐条均匀分散到整个轮辋，避免局部应力集中导致的轮辋变形。在实际建模过程中，轮组的同轴度是核心控制指标，轮毂中心轴、轮辋中心圆需要保持严格同轴，辐条的长度与安装角度经过精确计算，保证每根辐条的张紧力均匀，避免轮组转动时出现偏摆或跳动。轮胎表面设计了连续的防滑胎纹，在干燥或湿滑路面都能提供足够的抓地力，胎体的弧度设计符合常规骑行的接地面积需求，滚动阻力控制在合理区间，兼顾骑行的轻便性与抓地稳定性。这类小尺寸轮组相比大尺寸轮组，转向更加灵活，整车折叠后占用空间更小，非常适合短途通勤、收纳携带的使用场景，建模时还原了轮组各部件的装配关系，可直接用于整车装配的干涉检查、结构验证，也可作为同类轮组设计的参考基础。
