橄榄球SR1911配套加工用把手结构

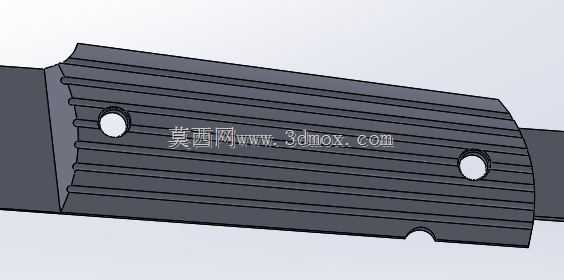

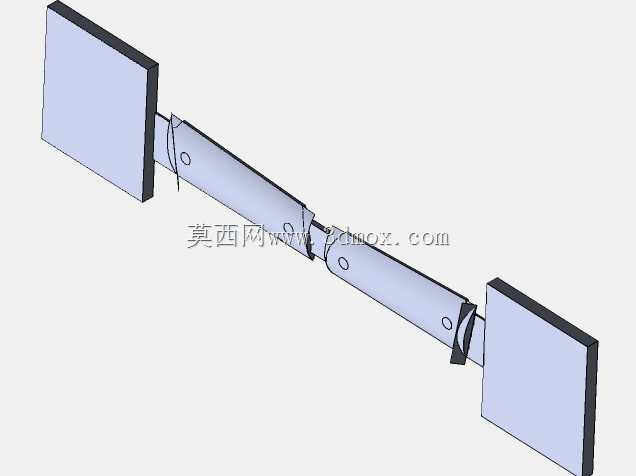

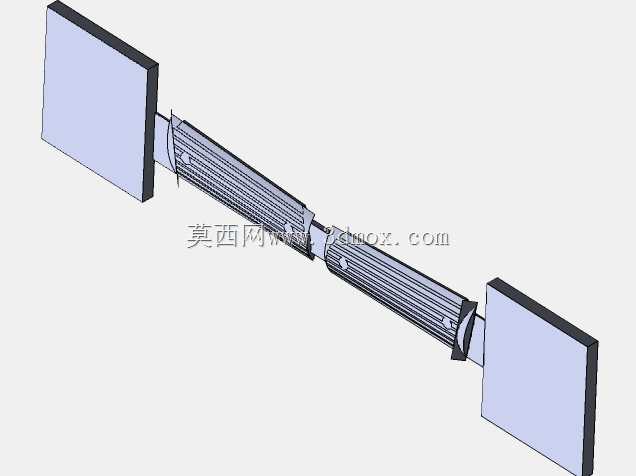

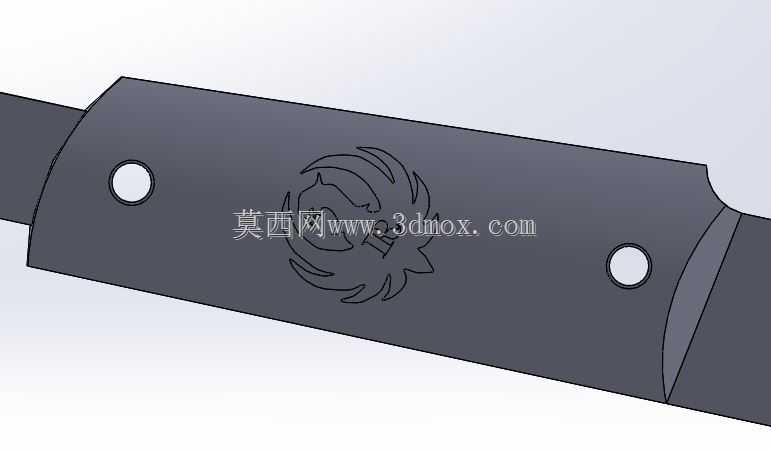

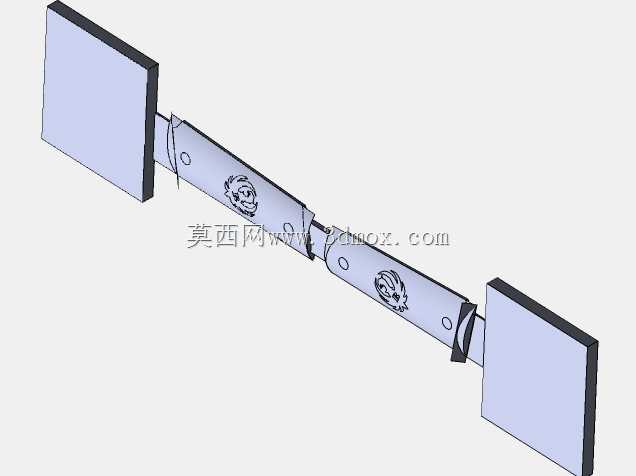

该把手结构为适配橄榄球SR1911的配套加工组件，实际应用场景覆盖枪械零部件机加工全流程，在批量铣削、钻孔工序中作为工件定位装夹的辅助延伸结构使用，避免加工过程中刀具与夹具发生干涉，同时提升工件夹持的稳定性。从功能特性来看，结构自带Ruger eagle标识的成型裂口，表面做光滑过渡处理，分布有辅助定位的带肋结构，同时预留了用于mag释放的螺孔与卸压槽结构，这些功能特征在初始加工工序中被辅助工艺曲面覆盖，待主体加工完成后可通过滚模操作移除多余工艺面，露出完整的功能细节，无需二次返工补充加工特征。设计思路上优先考虑机加工的工艺可行性，将把手两端设置为方形装夹基准块，可直接适配平口钳的夹持行程，无需额外设计定制夹具，两端方形块的平面度公差控制在0.02mm以内，保证装夹时的定位精度，中间连接的杆身部分做等强度变截面处理，在保证结构刚性的前提下减少不必要的材料去除量，降低加工时长。安装边界方面，两端方形基准块的边长与杆身的宽度比例经过反复校核，装夹时方形块露出钳口的长度控制在5mm以内，避免加工过程中出现振刀纹，杆身上的定位孔位置与SR1911主体的安装孔位完全同轴，装配时无需额外修配即可直接对位，带肋结构的凸起高度控制在0.8mm，既可以起到安装时的防滑定位作用，又不会超出枪械握把的安装轮廓边界，卸压槽的深度与螺孔的沉头深度做匹配设计，保证mag释放部件安装后行程不受干涉，整个结构的工艺曲面拆分逻辑遵循铣削加工的走刀路径，减少陡峭面的残留高度，降低后续抛光工序的工作量。实际加工验证中，该把手结构可将SR1911相关部件的单次装夹加工时长缩短15%左右，同时避免了多次装夹带来的形位公差累积问题，辅助工艺面的设计也让新手操作人员可以快速完成工件找正，降低装夹失误率。
