单轮开口式起重牵引滑轮结构设计

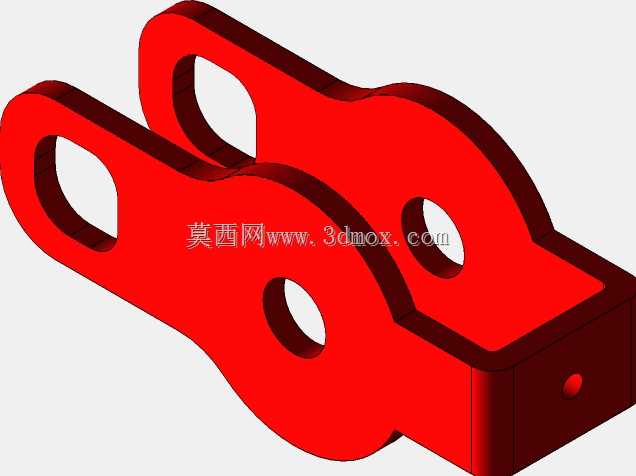

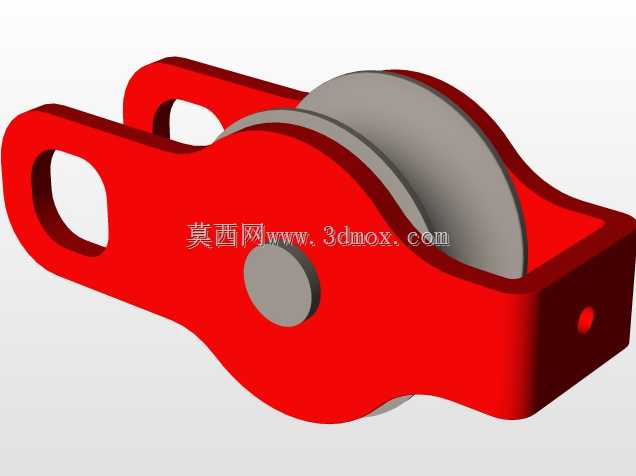

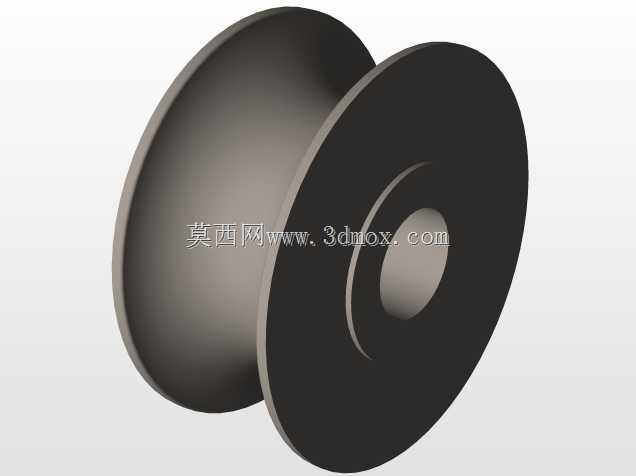

该滑轮结构主要面向轻小型起重、物料牵引场景设计，适配直径不超过13毫米的纤维绳或细钢丝绳使用，常见于小型手动起重作业、户外临时牵引、轻型物料吊装移位、生产线辅助拉料等工况，可有效改变绳索施力方向，降低牵引过程中的绳索磨损，同时通过轮体的滚动摩擦替代绳索与固定件的滑动摩擦，大幅降低牵引作业的施力阻力。从结构设计来看，整体采用一体式夹板式外壳，外壳两端分别设置吊装连接孔与固定安装孔，其中一端的双孔吊耳结构可适配卸扣、吊环等多种连接件，既可以作为定滑轮固定在支架、横梁等固定基座上改变力的方向，也可以配合绳索作为动滑轮使用实现省力效果，另一端的单孔结构可用于末端固定或加装保险销防止绳索脱出。轮体采用内嵌式设计，两侧夹板完全覆盖轮体边缘，仅在中部预留绳索走绳槽位，这种结构能避免作业过程中绳索从轮槽脱出，同时可阻挡外部杂物进入轮轴配合间隙，降低卡滞风险。轮轴采用同轴心固定设计，轴端与夹板采用过盈配合或铆接固定，轮体与轴之间预留转动间隙，确保轮体可绕轴顺畅转动，不会出现偏摆或卡涩。外壳整体采用流线型过渡设计，所有棱角位置均做圆弧倒角处理，既可以降低结构应力集中，提升整体承重强度，也能避免作业过程中尖锐棱角划伤绳索或操作人员。从安装边界来看，两端连接孔的中心距、吊耳开孔尺寸均适配常规小型起重吊具的连接规格，安装时无需额外加工转接件，可直接与标准卸扣、吊环配合使用，整体厚度控制在紧凑范围内，可适配狭窄空间内的安装需求，不会因为结构体积过大影响布设。设计过程中重点考量了绳索的适配性，轮槽的圆弧半径与适配绳索直径匹配，确保绳索可完全嵌入轮槽内，受力时绳索与轮槽接触面均匀，避免绳索局部受挤压出现断丝、磨损加剧的问题，夹板内侧与轮体侧面的间隙控制在合理范围，既不会因为间隙过小出现摩擦卡滞，也不会因为间隙过大导致绳索卡入轮体与夹板之间。
