塔架式MG90舵机伺服执行结构

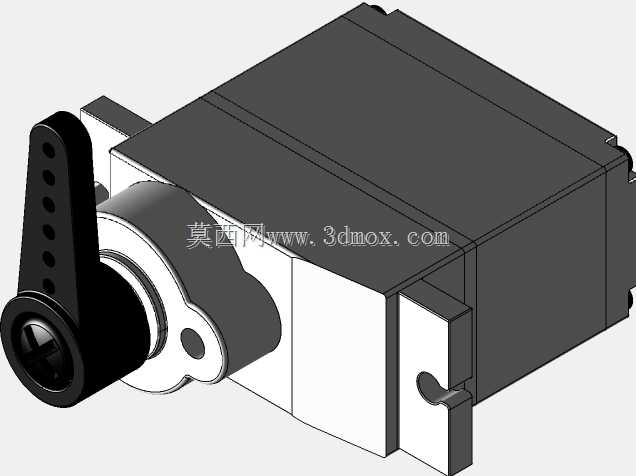

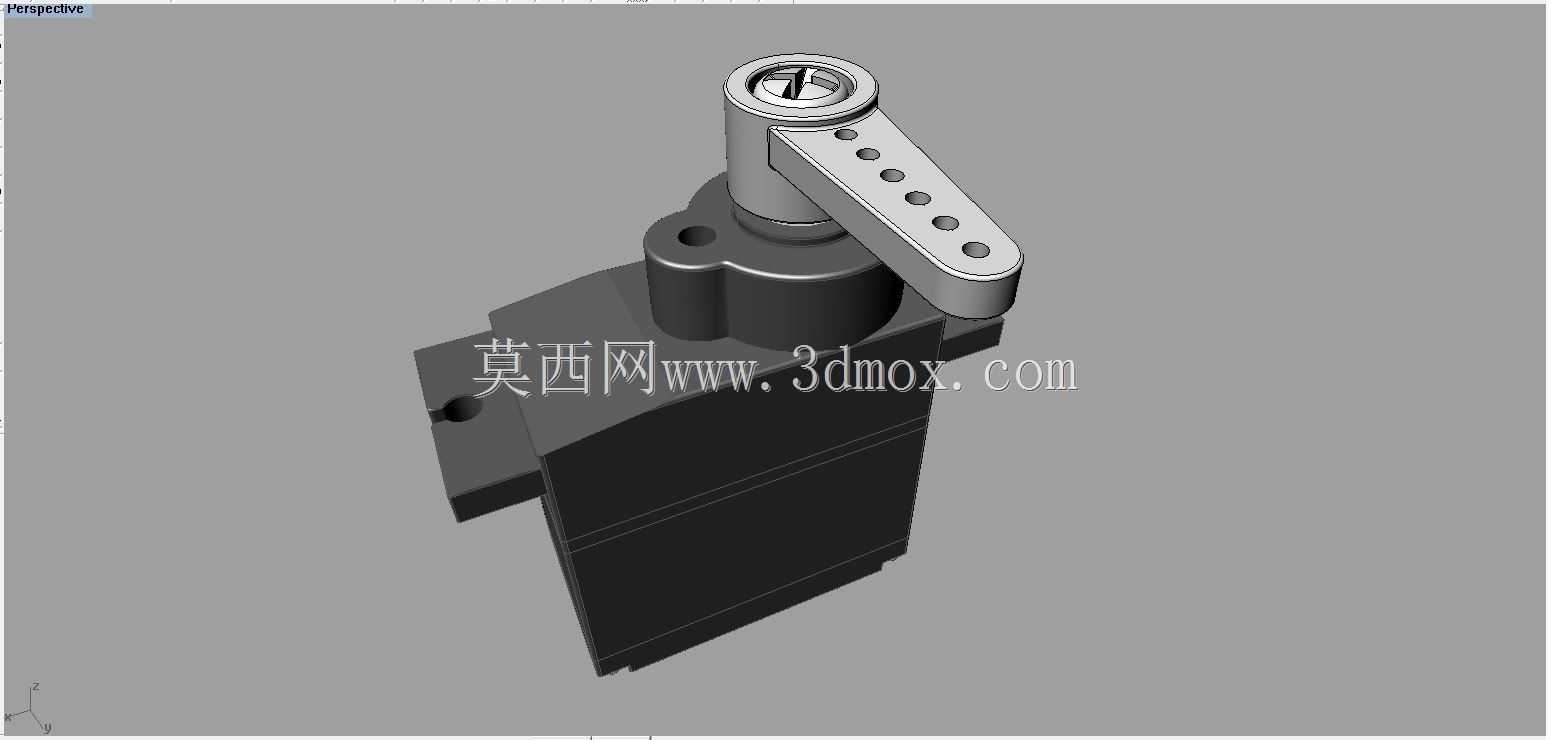

这类带塔架安装结构的MG90规格伺服执行件，常被用在小型自动化点位动作、航模舵面控制、教学实验台工位切换、小型机械臂关节驱动这类需要有限角度往复转动的场景里，核心作用是把控制端给出的PWM信号转化为输出轴的固定角度偏转，带动配套的多孔摇臂完成预设的推拉、摆动动作。从结构设计来看，主体沿用了MG90系列舵机的矩形壳体基础轮廓，上方延伸出的塔架式定位柱是这个结构的核心设计点，区别于常规平置输出轴的舵机安装形式，这个塔架结构把输出轴的安装基准抬高，同时在柱体侧面预留了定位安装孔，既可以让摇臂的转动平面避开壳体上沿的干涉区域，也能在紧凑安装空间里减少额外垫高块的使用，适配多层堆叠的紧凑布局需求。输出端配套的多孔摇臂沿长度方向均匀排布了多个铰接孔位，实际使用时可以根据需要的摆臂力矩、动作行程选择不同的孔位安装连杆，孔位越靠近输出轴，相同偏转角度下的线位移越小、输出力矩越大，越远离轴端则线行程越大、输出力矩相应降低，能覆盖不同负载等级的驱动需求。安装边界上，壳体底部的两个凸耳带贯通安装孔，是主要的固定基准，安装时需要保证两个孔位的同轴度误差控制在0.1mm以内，避免壳体受迫应力导致内部齿轮组卡滞；上方塔架的侧装孔可以作为辅助定位点，在震动较大的使用场景下搭配螺丝锁紧，能大幅降低输出轴的径向窜动。设计时特意将输出轴的轴向定位面做了加厚处理，因为这类小规格舵机的输出轴多为金属齿结构，频繁往复换向时的冲击载荷容易导致轴座开裂，加厚的塔架基座可以分散轴座承受的径向载荷，提升长时间往复动作下的结构可靠性。实际选型适配时，需要注意摇臂转动全行程范围内不能与周边的走线槽、安装支架产生干涉，因为塔架抬高了输出轴位置，摇臂的下沿与壳体顶面之间预留了足够的间隙，允许在摇臂下方布置薄型信号走线，不用额外在安装板上开走线槽，能进一步压缩整体安装的空间占用。内部齿轮组的传动比匹配MG90的常规参数，输出轴的0-180度偏转范围内角度线性度较好，搭配塔架结构的定位基准，在需要重复定位的小型工位切换场景里，能减少每次动作的角度偏差，不用额外加装角度传感器就能满足多数低精度点位动作的需求。
