折叠螺旋桨转接铝锥安装固定座

项目分类:通讯工具类 发布时间:2022-05-30 ID:642157
  • 折叠螺旋桨转接铝锥安装固定座
  • 折叠螺旋桨转接铝锥安装固定座

  这套转接固定结构主要面向小型多旋翼飞行器的动力末端改造场景,处理折叠螺旋桨与电机输出轴之间的规格不匹配问题。现场维护中经常遇到旧款桨夹夹持口径与新购入折叠桨根部锥面不一致的情况,直接换装会出现桨叶定位偏心、高速旋转时动平衡超标、折叠展开行程卡滞等故障,该转接座正是为填补这一安装间隙而设计,整体采用铝合金锥面配合方案,将原20毫米规格的安装接口平滑转换为5毫米轴径适配规格,无需改动电机端原有安装孔位,也不用对螺旋桨根部做二次切削加工,降低外场改装的加工门槛。

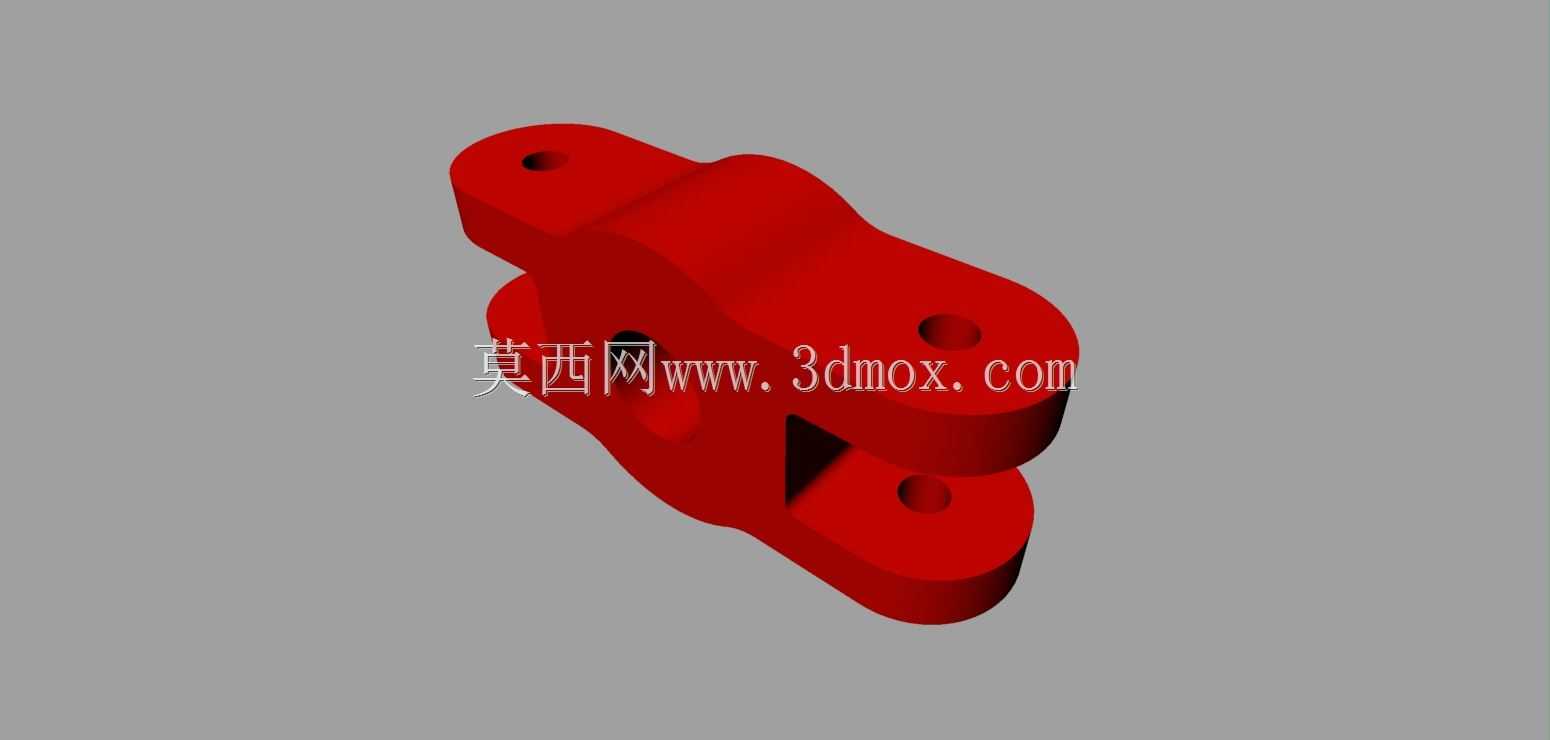

  从结构受力角度拆解,零件主体采用上下双层耳板叠加中部承力凸台的布局,上层耳板预留两处沉头安装孔,下层耳板对应位置同样设置同轴通孔,两组孔位分别承担桨夹压紧与电机端座体固定的连接载荷。中部凸起的异形轮廓并非随意造型,一方面避让螺旋桨折叠收拢时桨叶根部的摆动轨迹,避免桨叶折起后与座体侧壁发生硬摩擦,另一方面在锥孔对接区域预留足够的壁厚,抵消螺旋桨高速旋转产生的离心拉力。锥面配合段设计为5毫米标准轴径适配,内锥面与铝锥外锥面贴合后,依靠锥面自锁特性传递扭矩,相比平键连接更适合小尺寸航模动力单元,装配时只需轴向压紧即可消除周向传动间隙,正反转切换时不会出现键槽冲击旷量。

  安装边界方面,座体总厚度控制在适配小型20系列电机安装位的范围内,耳板外轮廓做圆弧过渡,没有突出的尖锐棱角,既减少飞行过程中的气动阻力,也避免装配调试时划伤操作人员。四个安装孔的孔位间距严格对应主流折叠桨夹的标准孔距,沉孔深度设计为螺丝头部完全沉入座体表面,锁紧后螺丝端面不高出耳板平面,防止桨叶展开过程中与螺丝头部发生剐蹭。中部开设的侧向缺口是工艺与功能结合的设计,既为铝锥压入时提供排气通道,避免锥孔内部形成封闭气腔导致压装不到位,也可作为维护时撬动铝锥的受力位,外场拆解不用专用拉马即可完成零件更换。

  实际工况下,该转接座要承受螺旋桨旋转产生的持续交变拉力,飞行器起降阶段的振动载荷会反复作用于耳板与中部凸台的衔接位置,因此建模时在所有转角处都添加了圆角过渡,避免应力集中导致的疲劳断裂。锥面的粗糙度要求在建模阶段就同步明确,配合面不能出现拔模斜度,保证铝锥压入后整个圆周面均匀贴合,不会出现局部接触导致的传动偏心。折叠行程校核时,要模拟桨叶从完全收拢到完全展开的全角度运动,确认座体轮廓与桨根的最小安全间隙大于1毫米,在飞行振动产生微小位移的情况下也不会发生运动干涉。

  对于三维结构设计人员来说,这类小尺寸转接零件看似结构简单,实则需要同时兼顾传动配合、安装空间、运动避让、工艺可行性四个维度的约束。建模过程中先以电机输出轴轴线为装配基准,定位5毫米锥孔的中心位置,再反向推导上下耳板的孔位坐标,保证所有连接孔的同轴度误差控制在允许范围内;外形轮廓绘制时优先用样条曲线顺滑衔接耳板与中部凸台,避免截面突变带来的应力集中;最后还要模拟螺丝锁紧后的装配状态,确认螺丝长度、沉孔深度、铝锥压入行程三者匹配,不会出现螺丝顶死、铝锥穿出锥孔等装配问题。这类转接件在航模动力改装、小型无人机备件替换、折叠桨动力单元维修场景中实用性很强,标准化的接口设计也让不同批次的折叠螺旋桨都能快速适配原有电机座,减少备件库存种类,外场执行作业时只需携带少量转接座即可完成多种规格桨叶的换装调试。
