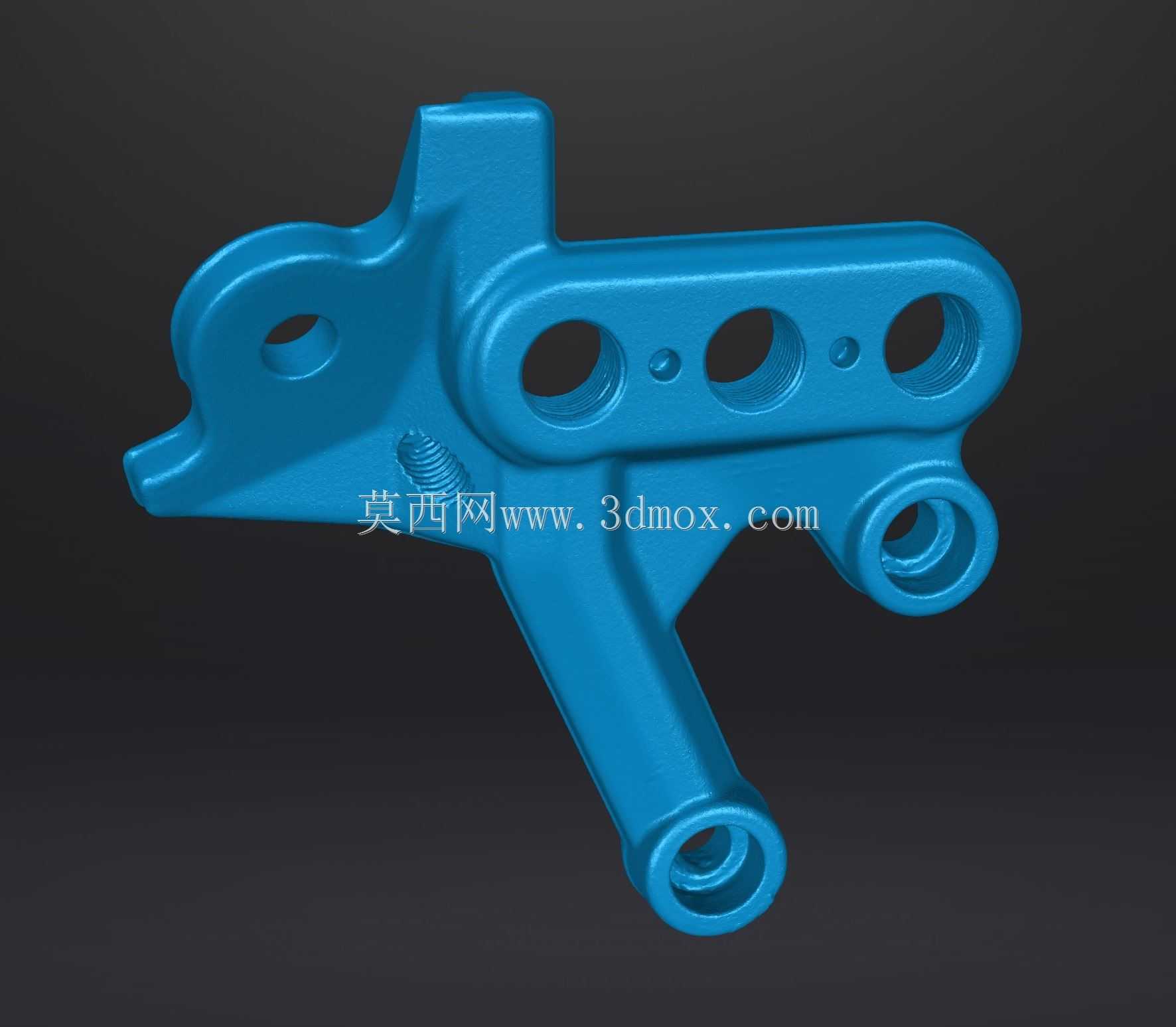

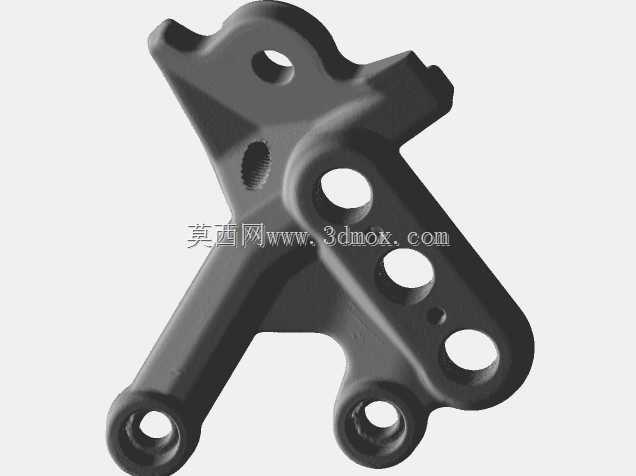

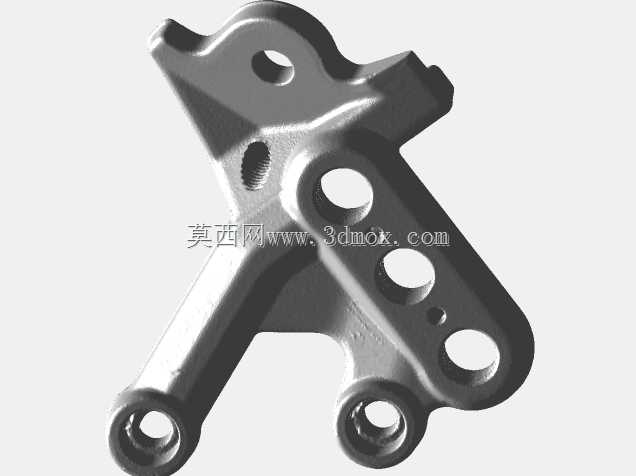

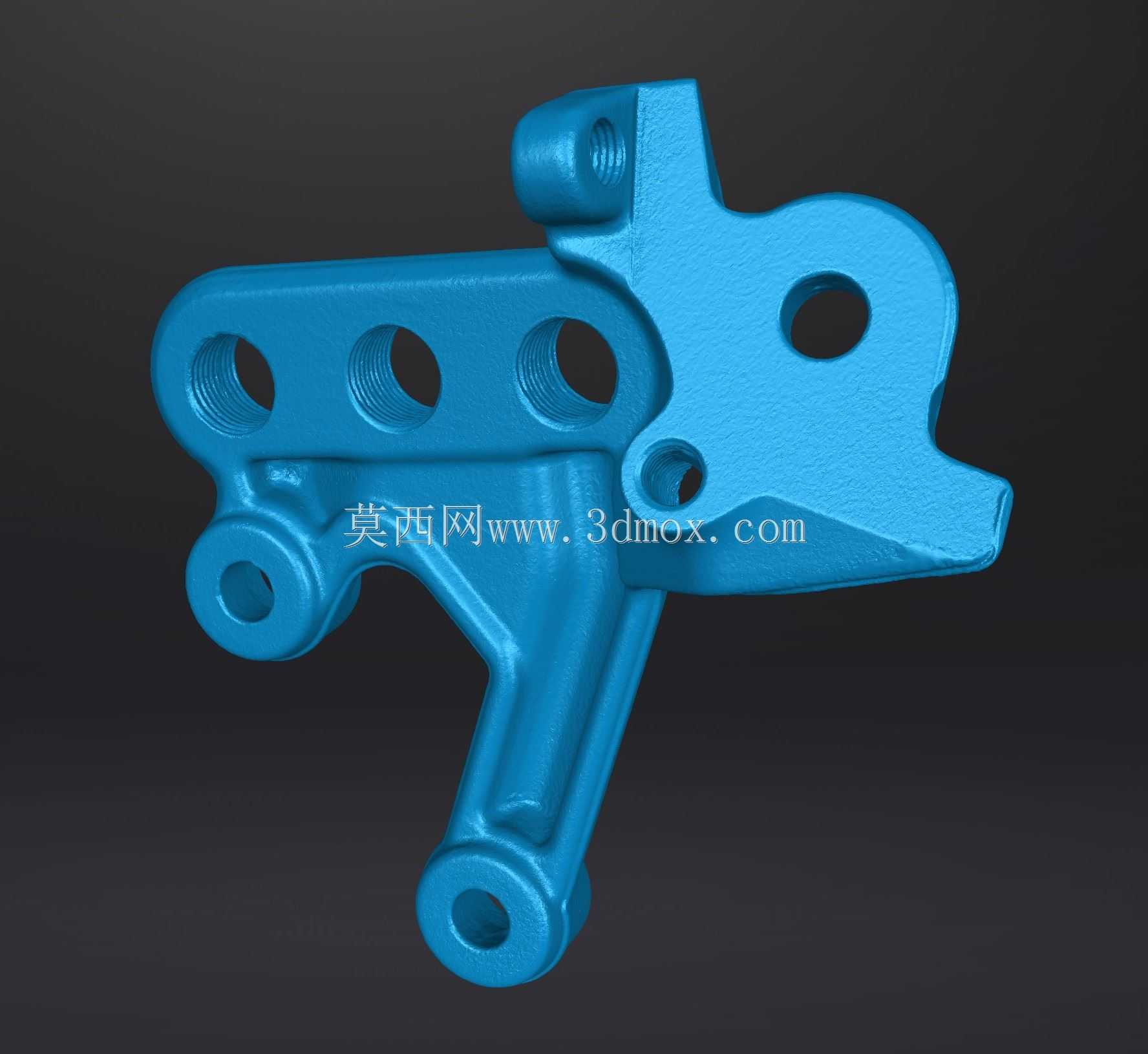

赛格威X160X260左侧销钉安装支架结构

该零件为轻型越野两轮车辆左侧销钉安装的支架侧构件，主要承担车架与前悬挂摇臂之间的铰接定位功能，是整车前部受力传递路径上的关键连接件。在实际骑行场景中，该支架需要同时承受来自前轮的冲击载荷、制动时的纵向反力以及转向过程中的侧向力矩，其结构强度与安装精度直接影响车辆行驶的操控稳定性与结构可靠性。从结构设计来看，构件采用一体化铸造成型后做机加工处理的工艺路线，主体延伸出三个主要连接臂：上部的多安装孔位用于与车架主梁侧部固定，孔位排布匹配车架对应位置的安装凸台，保证连接时的贴合度与定位精度；中部的大孔径铰接孔为销钉安装位，孔壁做了加厚处理以承受销钉传递的交变载荷，孔周分布的小孔为减重孔，在不降低结构强度的前提下减少零件自重；下部的两个同轴孔位用于连接减震器下支点与摇臂侧的辅助连杆，孔位的同轴度公差控制在0.02mm以内，避免安装后出现运动卡滞。设计过程中充分考虑了越野场景下的载荷特性，在各臂的交接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，零件表面的加强筋走向与主受力方向一致，最大化提升结构刚度。安装边界方面，该支架与车架贴合的安装面平面度公差为0.05mm，各安装孔的位置度公差不超过0.03mm，保证装配后销钉的轴线与车架纵向基准面垂直，避免悬挂运动过程中出现偏磨。销钉安装孔的内径尺寸与配套销钉采用H7/h6的间隙配合，既保证装配时的顺畅性，又能控制铰接处的旷量，提升转向与减震动作的响应精度。下部减震器安装孔的轴线与主铰接孔轴线的平行度公差为0.04mm，确保减震器工作时沿轴向伸缩，不会出现侧向附加载荷。整个构件的壁厚根据受力大小做了差异化设计，主受力臂的壁厚为5mm，非受力区域的壁厚为3mm，在满足强度要求的前提下尽可能控制零件重量，适配轻型电动车的轻量化设计需求。在实际维修与改装场景中，该支架的三维扫描数据可用于复刻替换损坏的原厂零件，也可作为改装升级悬挂系统的基准参考，通过逆向建模获取的精确尺寸能够保证改装件与原车其他部件的匹配度，避免出现安装干涉、受力不均等问题。
