禧玛诺中锁碟片转子锁环结构设计

日常做山地车、公路车传动制动系统配套零件设计时，这类中锁结构的锁环是碟刹安装环节里最容易被忽略但直接影响制动稳定性的零件。它的核心应用场景就是轮组花鼓与碟刹盘片的连接锁紧，替代传统六钉碟片的多点螺栓固定方式，靠单环的螺纹旋合与端面压紧实现碟片的轴向定位，避免多螺栓锁紧带来的扭矩不均、碟片偏摆问题。从实际使用场景看，不管是日常通勤的城市车，还是高强度越野的山地车、追求轻量化的公路竞速车，只要采用Shimano标准的centerlock花鼓结构，都需要配套对应规格的锁环完成碟片固定，它直接承受碟片制动时传递的周向剪切力与轴向窜动冲击力，一旦锁环锁紧力矩不足或者配合尺寸超差，轻则出现碟片蹭刹、制动异响，重则高速制动时碟片移位引发安全事故。

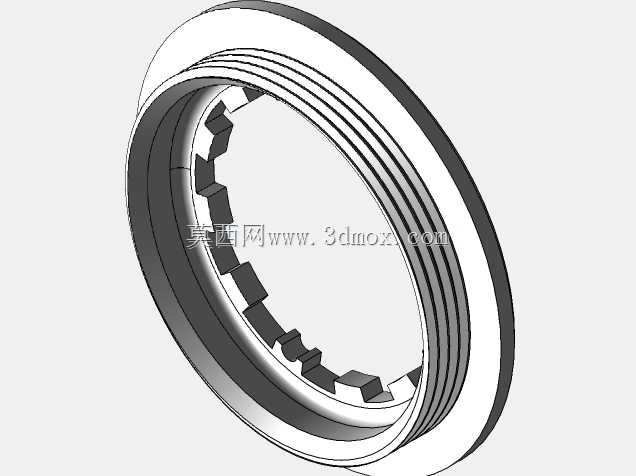

从功能特性上看，这个锁环的内侧设计有均匀分布的内花键齿，刚好和花鼓塔基侧的外花键槽完全啮合，旋紧过程中花键结构承担周向的扭矩传递，避免锁环随碟片制动时的反向力矩松脱；外侧的多层环形台阶一方面是减重设计，去掉非受力区域的多余材料，另一方面也预留了工具咬合的位置，配套专用的中锁锁环工具可以卡入台阶外侧的卡槽，施加规定的锁紧力矩。锁环的压紧端面做了高精度的平面度处理，和碟片的安装端面完全贴合，保证锁紧后碟片的端面跳动量控制在制动要求的公差范围内，不会出现制动时的蹭碟问题。

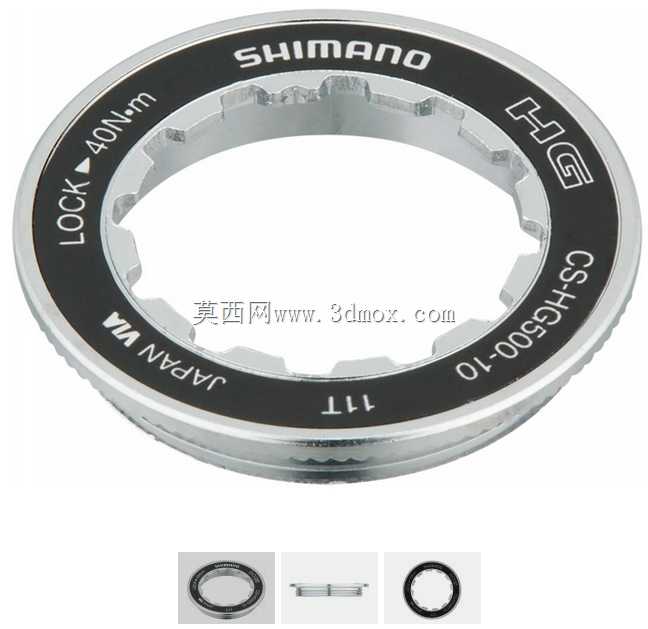

设计这类零件的时候，首先要匹配对应花鼓的螺纹规格，CS-HG50-10配套的是禧玛诺标准的塔基螺纹，螺纹的中径公差、牙型角都要严格匹配对应标准，避免旋合时出现滑牙或者过紧无法拆卸的问题。其次是内花键的参数设计，齿的数量、齿厚、齿形角度都要和花鼓的外花键完全适配，既要保证装配时能顺利滑入，又要避免配合间隙过大导致的锁紧后旷量。安装边界上，锁环的轴向总厚度要控制在对应范围内，太厚会导致碟片安装位置偏移，和卡钳的位置不匹配，太薄则无法提供足够的压紧行程，导致锁紧力不足；锁环的最大外径不能超过碟片安装座的避让尺寸，避免和辐条、卡钳本体发生干涉。另外锁环内侧的螺纹收尾处做了退刀槽设计，保证锁环可以完全旋到底，端面能完全压紧碟片，不会因为螺纹余留长度的问题导致锁紧失效。做三维建模的时候，这类环形薄壁零件要特别注意壁厚的均匀性，避免后续加工或者热处理时出现变形，影响端面的平面度和螺纹的配合精度，花键齿的根部要做合理的圆角过渡，减少应力集中，避免长期受交变载荷出现齿根断裂的问题。
