三叶指尖陀螺带606轴承可3D打印结构

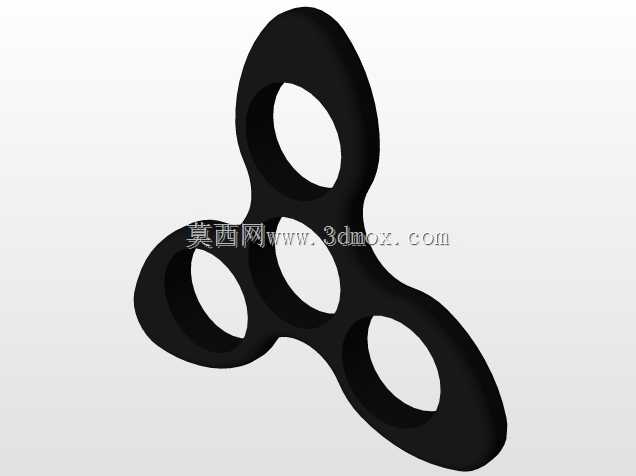

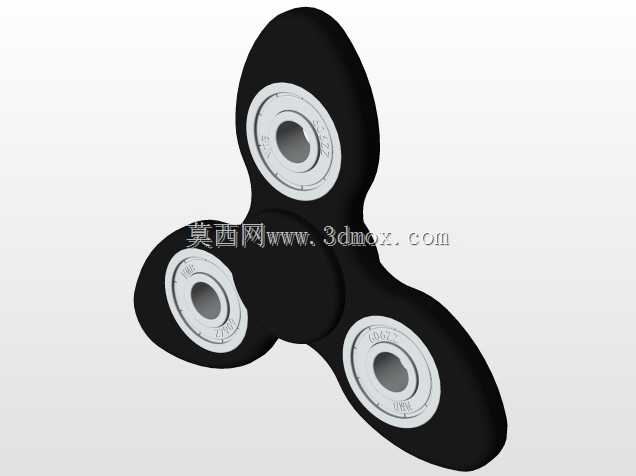

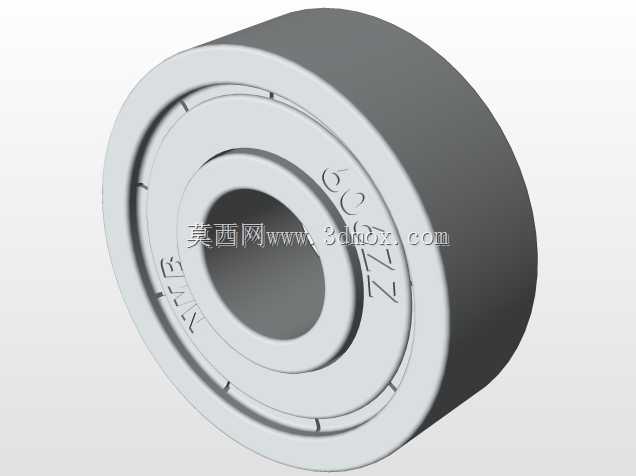

这款三叶结构的手持旋转件，核心采用四颗606zz轴承作为旋转支撑部件，整体结构完全适配FDM类3D打印工艺，无需额外支撑即可完成主体打印。从实际使用场景来看，这类手持旋转件主要用于日常手部减压，在办公间隙、通勤途中可通过单指拨动实现长时间平稳旋转，依靠轴承的低摩擦特性维持转动惯量，无需额外动力输入。设计阶段优先考虑了3D打印的成型可行性，主体三个叶瓣采用等弧度均布设计，相邻叶瓣夹角为120度，旋转时动平衡表现优异，不会出现偏摆抖动的问题。中心位置预留标准606轴承安装位，三个叶瓣端部同样嵌入同型号轴承，既可以作为配重块提升旋转持续时长，端部轴承的金属外圈也能避免手指拨动时直接摩擦打印件主体，减少长期使用的磨损量。安装边界方面，主体轴承孔与606轴承采用过渡配合设计，打印完成后可直接压入轴承，无需额外粘接固定，轴承外圈与主体安装孔的同轴度公差控制在0.1mm以内，保证旋转时的同心度。主体壁厚设计为2mm，既保证了打印件的结构强度，不会因为日常摔落出现叶瓣断裂，也不会因为壁厚过大导致打印时间过长、耗材用量过多。叶瓣边缘做了R3的圆角过渡，没有尖锐棱角，手持接触时触感顺滑，不会划伤皮肤。从结构设计逻辑上，没有采用多余的装饰性结构，所有曲面设计都服务于动平衡与握持手感，三个端部轴承的重量完全一致，装配后整体重心落在中心轴承的轴线上，拨动后旋转轨迹稳定无偏移。实际使用时，仅需单指捏住中心轴承内圈，另一只手拨动任意叶瓣即可启动旋转，依靠轴承内部的滚动摩擦替代滑动摩擦，空转时长可维持数分钟，端部的金属轴承同时也提升了整体的质感，避免全塑料件的廉价感。针对3D打印的工艺特性，主体所有面的拔模角度都控制在1度以内，打印时无需添加支撑结构，层纹方向与旋转受力方向垂直，长期使用不会出现层间开裂的问题。
