手动T型柄立式充气打气筒结构设计

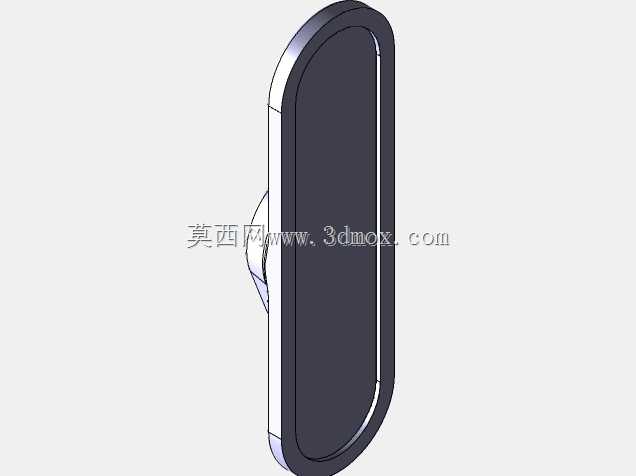

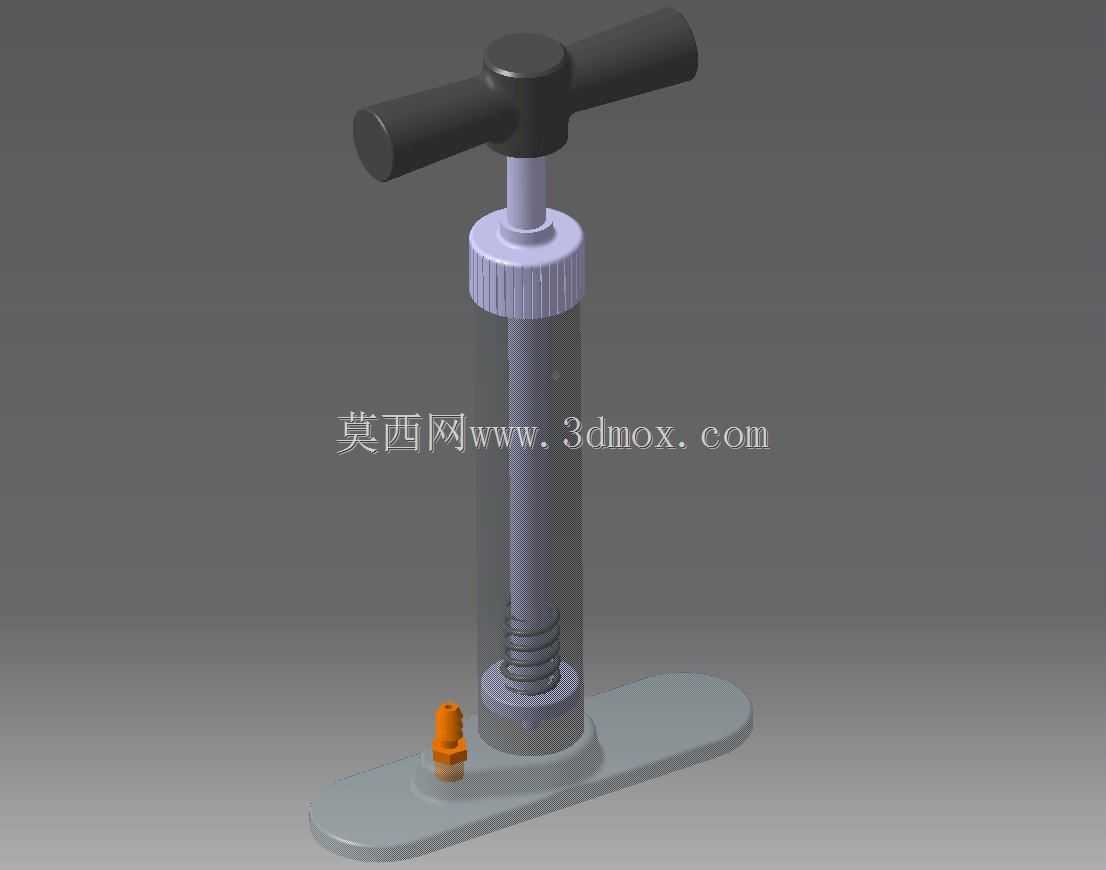

这款手动充气工具的结构设计围绕便携低压充气场景展开，日常可覆盖自行车轮胎、球类、小型充气玩具、低压气动辅件的充气需求，整体采用立式落地布局，底部设置宽幅平板支撑脚，使用时可单脚踩住固定，抵消手柄下压时的侧向倾覆力矩，无需额外夹持即可单人操作。

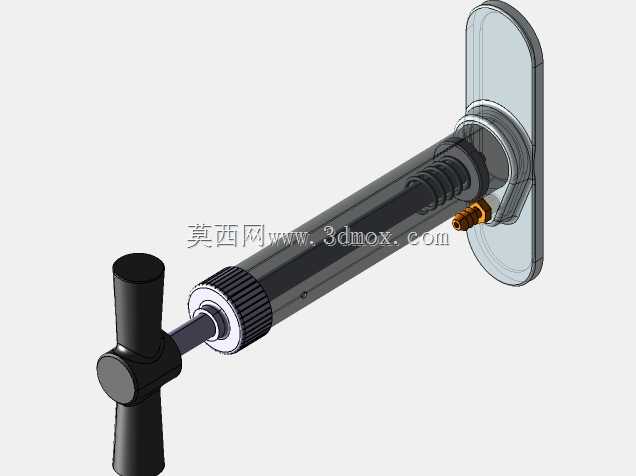

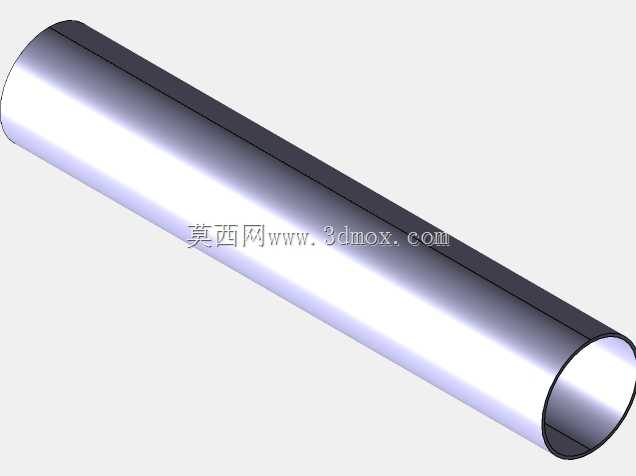

核心做功部件为内置活塞组件，筒身采用透明硬质材质设计，可直观观察内部活塞密封圈、复位弹簧的运行状态，日常维护时无需完全拆解即可判断密封圈磨损、弹簧卡滞等常见故障；T型旋转手柄做了圆角包胶处理，握持时手掌受力均匀，连续往复按压时不易打滑，手柄与活塞杆的连接位置设置了限位凸台，避免上提行程过大导致活塞脱出筒身。

气嘴接口设置在筒身下部靠近底座的位置，采用通用快插式接头结构，可适配美式、法式气嘴的转换接头，接口内部集成了单向止回阀，下压活塞时阀片开启向待充容器注气，上提活塞时阀片闭合，避免充入的气体回流，同时减少上提行程的阻力。活塞杆与筒身上端盖之间设置了导向轴套，既可以保证活塞杆往复运动的同轴度，避免偏磨导致密封圈漏气，也能阻挡外界灰尘进入筒腔，延长密封件的使用寿命。

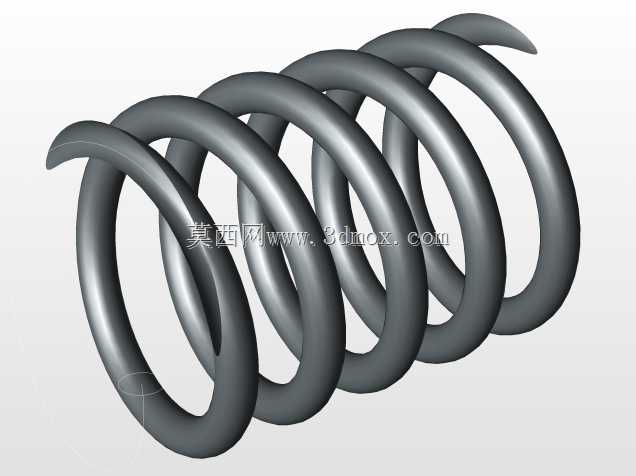

设计过程中优先考虑了家用场景的使用边界，整体高度控制在常规成年人站立操作的舒适区间，收纳时可直立放置在墙角、储物间，占用空间极小；筒身外径适配常规手握持的尺寸，搬运时可单手握持筒身转移位置。复位弹簧的刚度经过匹配，既保证活塞上提复位的顺畅性，也不会因为弹簧力过大导致下压操作费力，老人、学生等非专业人群也可轻松操作。

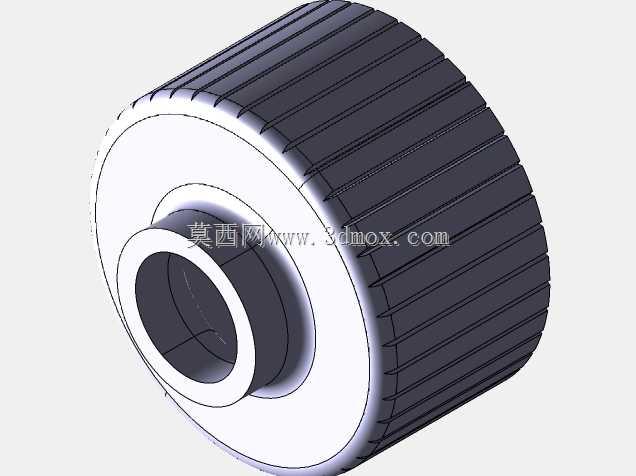

结构上没有多余的复杂零件，全部零部件均可通过简单拆解完成更换，筒身与上下端盖采用螺纹连接，密封圈为标准通用规格，后期维护成本极低；底座与筒身的连接位置做了加强筋处理，长期脚踩受力也不会出现连接处开裂的问题，气嘴接头采用金属嵌件嵌入塑料底座的结构，反复插拔气嘴也不会出现接口磨损漏气的情况。
