摩托车制动离合操作手柄杆结构设计

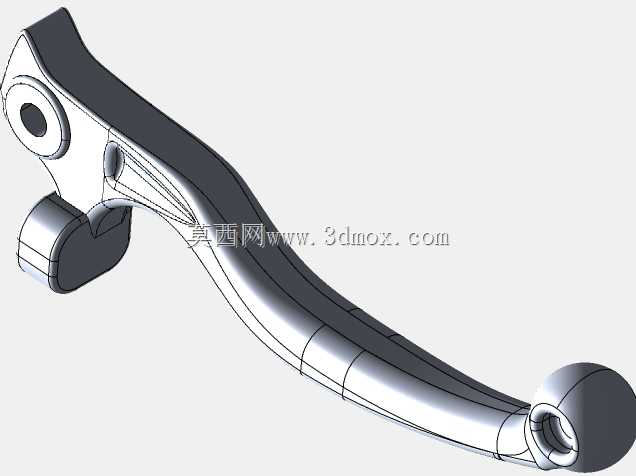

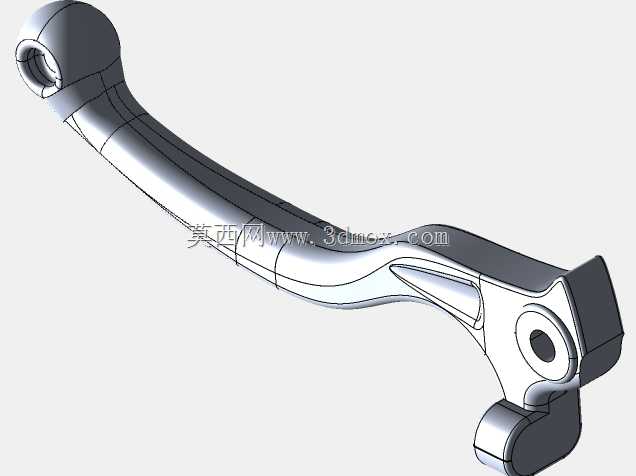

这款操纵杆主要适配跨骑类摩托车的左手离合、右手前制动操纵系统，是骑乘人员直接交互的操控执行部件，日常使用中需要承受高频次的捏合操作，同时要适配不同手型的施力角度，还要在车辆倾倒、轻微磕碰时具备一定的形变冗余，避免直接断裂导致操控失效。从结构设计来看，杆身采用变截面弧形过渡，靠近安装端的位置做了局部加厚与加强筋布局，这个区域是捏合操作时的主要受力支点，加厚处理可以抵消反复施力带来的应力集中，避免长期使用出现疲劳裂纹；杆身中段顺着握持弧度做收窄处理，既可以降低整体重量，也能贴合手指自然弯曲的形态，减少长时间握持的酸胀感；末端的球形端头做了圆弧钝化处理，一方面避免尖锐边缘划伤手部，另一方面也能在捏合到极限位置时提供明确的触感反馈，防止操作滑脱。安装端的铰接孔做了同轴度公差约束，孔位周边的凸台结构可以匹配车把上的支座销轴，装配后铰接转动的间隙控制在合理范围，既不会因为间隙过大出现操控旷量，也不会因为间隙过小导致转动卡滞，孔位旁的定位凸块用于匹配操纵拉索的安装卡槽，拉索固定后可以将捏合的线性位移精准传递到制动泵或者离合摇臂上，保证操控力的传递效率。从安装边界来看，安装端的孔位中心到杆身末端球头的中心距符合主流跨骑车型的通用操纵布局，装配后杆身与车把护套的间隙预留充足，满舵转向时不会与车把上的开关组、仪表护罩发生运动干涉，杆身的外摆角度也做了适配，捏合行程范围内不会碰到油箱侧盖或者护板结构。实际使用场景中，这个部件需要兼顾操控手感与结构强度，杆身的弧度设计让施力点始终处于手指的舒适发力区间，从初始捏合到完全抱紧的过程中，力臂的变化曲线符合人手的施力习惯，初始阶段力臂较长可以用较小的力克服回位弹簧预紧力，后半段力臂逐渐缩短，能给骑乘人员明确的制动力或者离合结合点反馈，避免操作力度过大导致制动抱死或者离合突然结合。表面的过渡曲面全部做了圆角处理，没有尖锐的棱角，即使发生意外摔车，杆身接触人体时也不会造成额外的划伤，同时杆身的材质布局预留了表面处理的层厚空间，后续做阳极氧化或者喷塑处理时不会影响铰接孔的装配精度。
