佳明GPSMAP60cx自行车固定支架结构

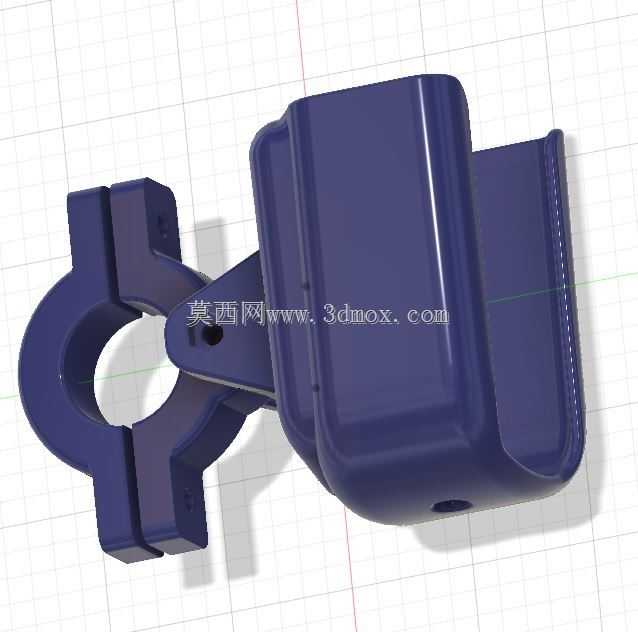

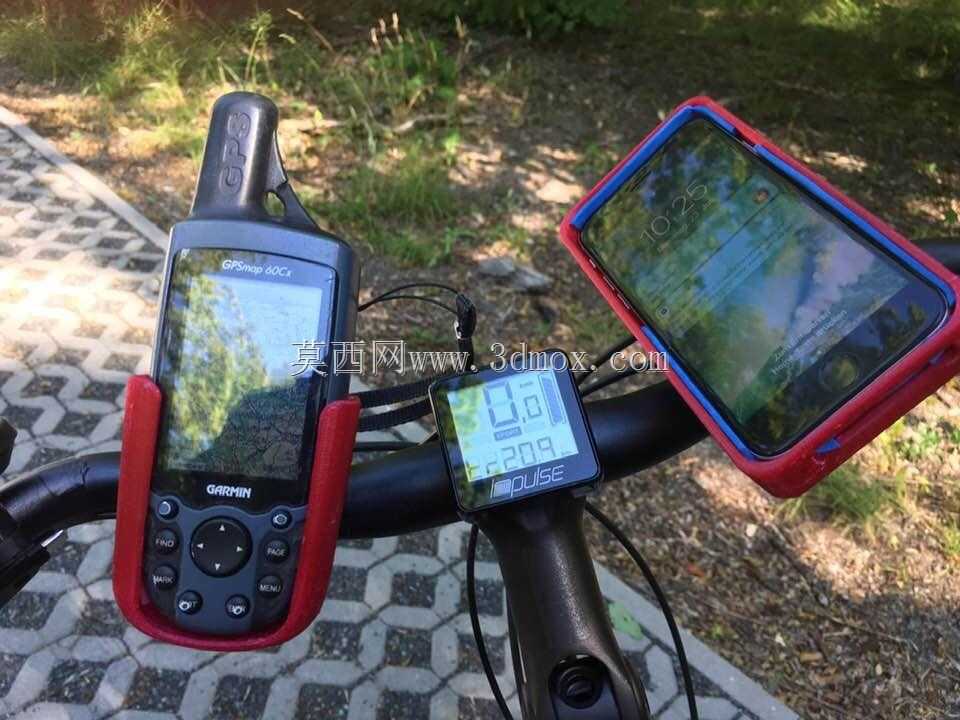

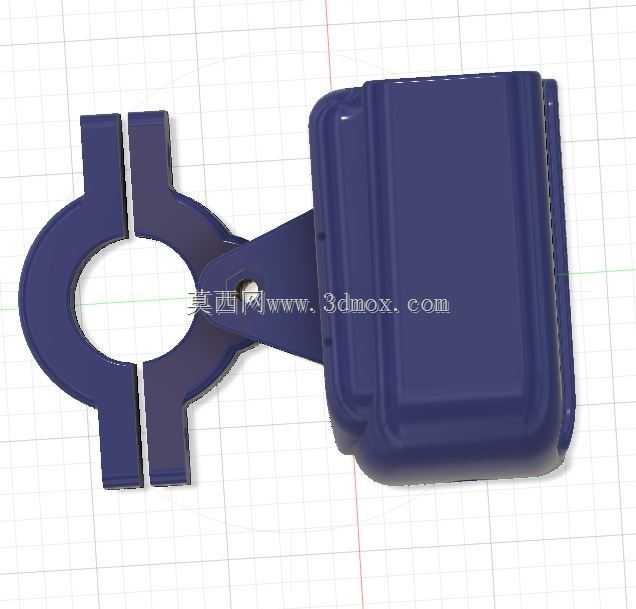

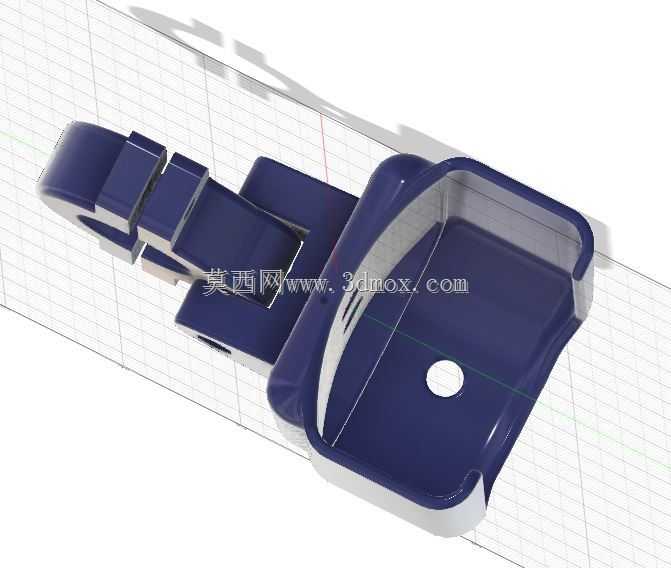

这款固定结构专为佳明GPSMAP60cx手持GPS设备设计，核心应用场景覆盖户外骑行导航作业，解决骑行过程中手持设备查看不便、设备易滑落丢失的实际问题。结构整体分为车把夹持段与设备承托段两个核心功能区，车把夹持端采用开口式抱箍结构，适配常规直径的自行车圆管车把，安装时无需额外拆卸车把原有配件，通过抱箍自身的锁紧间隙即可完成快速装夹，夹持接触面做了微弧面贴合处理，避免锁紧时对车把表面涂层造成压损，同时保证骑行颠簸状态下支架不会出现周向转动或轴向滑移。设备承托段采用半包式围合结构，完全匹配GPSMAP60cx的机身外轮廓，承托腔体内侧预留了设备按键与接口的避让空间，安装后不会遮挡设备屏幕显示区域，也不会影响侧边功能按键的正常操作，腔体底部预留了走线开孔，可兼容外接供电线路的布设需求，满足长距离骑行时设备持续供电的使用需求。设计阶段充分考虑户外使用的工况特性，整体结构无多余薄壁悬臂特征，所有转角位置均做了圆角过渡处理，避免应力集中导致的结构断裂，夹持端与承托段之间采用一体化连接臂设计，连接臂的倾斜角度经过反复校核，安装后设备屏幕恰好处于骑行者正常骑行姿态下的视线余光覆盖范围，无需大幅低头即可查看导航信息，提升骑行过程中的操作安全性。安装边界方面，抱箍开合范围覆盖22mm到32mm直径的圆管构件，除常规自行车车把外，也可适配电动自行车、摩托车的同直径车把安装需求，承托腔体的尺寸完全匹配目标设备的机身长宽厚参数，设备装入后侧向间隙控制在0.2mm以内，既不会因为间隙过大导致设备晃动异响，也不会因为间隙过小造成设备装入取出困难。结构整体采用硬质耐磨材质设计思路，表面无尖锐凸起，安装后不会对骑行者造成剐蹭风险，连接臂位置预留了可选装的锁紧螺丝孔位，用户可根据使用场景的颠簸程度选择是否加装螺丝进一步提升结构连接强度，应对山地骑行等强颠簸工况的使用需求。
