适配2020铝型材的光纤灯丝传感器安装挂接件

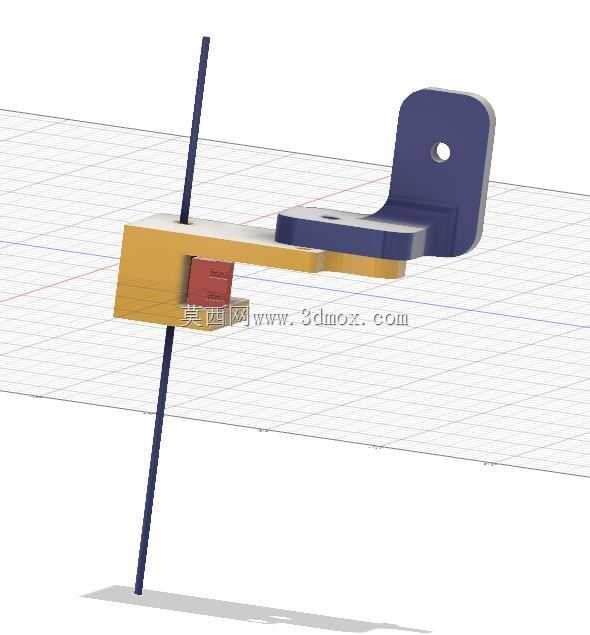

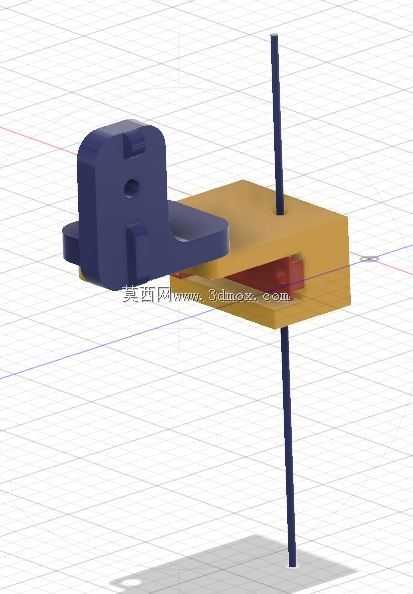

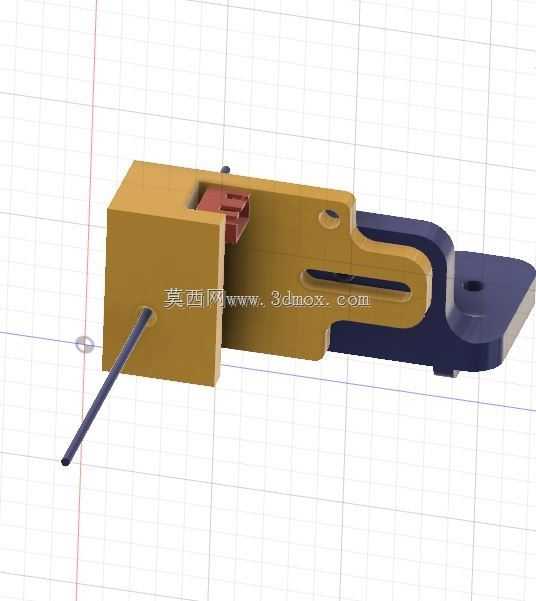

　　在自动化产线的检测工位布局中，光纤类灯丝传感器的安装固定一直是容易被忽略却直接影响检测稳定性的细节，这款挂接件正是针对TCST2103型号传感器的布线与安装需求设计，同时兼容工业现场最常用的20×20规格铝型材安装基准，解决了小尺寸检测传感器安装时定位不准、布线杂乱、调节余量不足的常见问题。从结构功能来看，该挂接件采用分体式承载设计，主体弯折支架承担传感器的定位承载功能，水平延伸段预留了传感器本体的嵌入卡槽，卡槽尺寸与TCST2103的壳体轮廓完全匹配，安装时无需额外打孔或加装固定压块，传感器可直接卡入卡槽完成初步定位，配合侧面的紧定间隙可实现前后0-5mm的位置微调，适配不同检测距离下的对焦需求。垂直安装面设置了单孔固定位，

　　孔位尺寸适配M5规格的内六角螺栓，可直接固定在2020铝型材的端面槽口上，也可通过T型螺母配合实现铝型材任意槽位的滑动调节，满足不同工位的安装高度需求。挂接件的延伸段还预留了布线导向结构，传感器引出的线缆可沿支架侧边的走线槽排布，避免产线运行过程中线缆晃动剐蹭到运动部件，也能减少线缆弯折导致的信号传输故障，整体布线走向贴合支架轮廓，不会额外占用检测工位的周边空间。设计过程中优先考虑了安装边界的控制，整个挂接件安装完成后，从铝型材安装面到传感器检测端面的外伸总长度控制在45mm以内，垂直方向的总高度不超过30mm，不会与周边的送料机构、挡停机构产生运动干涉，在紧凑的工位布局中也能顺利安装。支架的弯折角度经过反复校核，

　　当固定在垂直铝型材面上时，传感器的检测端面刚好处于水平朝向，可正对灯丝类工件的检测位置，无需额外加装角度调节块，减少了安装时的调试工作量。材质选用上默认采用常用的6061铝合金加工方案，表面做阳极氧化处理，既保证了足够的结构强度，长期使用不会出现形变移位，也能适应车间内的油污、粉尘环境，不会轻易锈蚀影响安装精度。在实际应用场景中，这类挂接件多用于小型电子元器件组装产线的灯丝通断检测工位、线材到位检测工位，也可适配同尺寸规格的其他对射式、反射式光纤传感器，安装时无需对现有铝型材机架做二次加工，仅需配套标准T型螺母和螺栓即可完成固定，后期更换传感器时也可直接插拔，无需拆卸整个挂接支架，大幅降低了产线维护的时间成本。

　　结构上的细节处理还考虑了安装容错性，固定孔采用略大于螺栓直径的光孔设计，允许安装时有±1mm的位置偏差，即使铝型材上的T型螺母初始定位有小幅偏移，也能顺利完成螺栓锁紧，降低了现场安装的对位难度。卡槽与传感器接触的面做了微小的倒角处理，传感器卡入时不会刮伤壳体表面，也能避免长期使用后卡槽边缘割伤传感器线缆外皮。整个挂接件没有多余的冗余结构，所有的结构特征都服务于传感器固定、位置调节、线缆导向三个核心功能，没有为了外观增加不必要的曲面或装饰结构，完全从工业现场的实用需求出发，既可以作为标准件批量加工用于标准化检测工位，也可根据实际安装需求对延伸段长度做小幅修改，适配不同的检测距离要求。
