自行车用iPhone6s车载固定支架结构

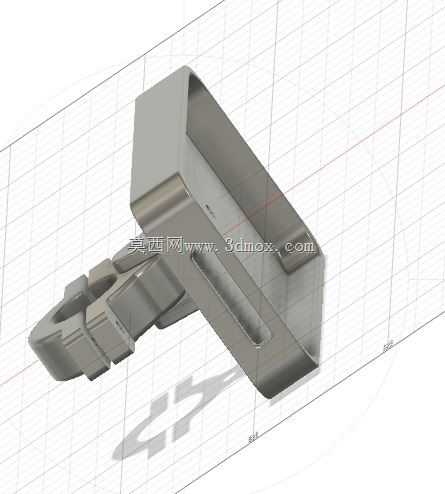

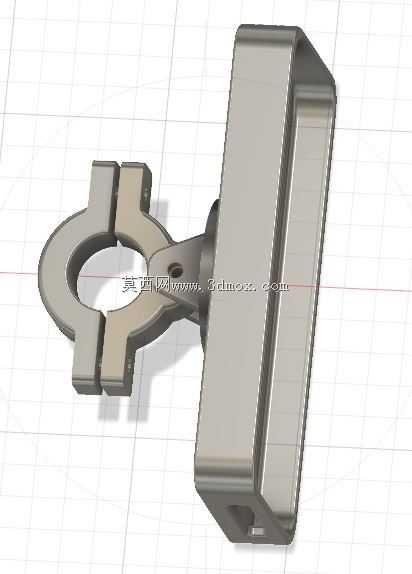

　　日常通勤、短途休闲骑行场景中，骑行者往往需要借助手机完成导航、骑行数据记录、通讯信息查看等操作，手持手机既违反骑行安全规范，也容易因路面颠簸导致设备滑落损坏，这款适配iPhone6s的自行车载固定支架，正是针对这类骑行场景的实际使用需求设计的专用固定结构。从结构组成来看，整个支架分为车把夹持端、连接臂、手机承载仓三个核心功能段，车把夹持端采用开口式C型环结构，环体内侧预留了防滑贴合面，安装时可通过环体两侧的锁紧结构调整夹持内径，适配不同直径规格的自行车车把，无需额外定制转接配件，常规城市车、山地车的标准圆管车把都能实现稳定装夹，夹持环与连接臂的衔接处做了加厚过渡处理，避免长期受路面振动载荷出现应力断裂的问题。连接臂采用短悬臂结构，

　　长度控制在合理范围内，既不会因为悬臂过长导致骑行过程中支架出现明显晃动感，也能让手机屏幕处于骑行者视线可轻松覆盖的位置，无需大幅低头就能查看屏幕信息，降低骑行过程中的视线偏离风险，连接臂与手机承载仓的衔接位置做了角度适配设计，可根据骑行者的坐姿、视线习惯微调承载仓的俯仰角度，避免阳光直射屏幕出现反光看不清内容的情况。手机承载仓采用半包式槽型结构，仓体内腔尺寸完全匹配iPhone6s的机身轮廓，仓体侧壁做了向内的限位翻边，手机装入后可限制前后、左右方向的位移，即使经过颠簸路面、减速带时，手机也不会从仓内脱出，仓体底部预留了充电接口避让槽，长途骑行时可外接移动电源为手机供电，不会因为支架结构遮挡充电口影响供电使用，

　　仓体背部做了镂空减重设计，在保证结构强度的前提下降低整体重量，避免给车把增加过多额外负载影响骑行操控手感。设计过程中优先考虑了装拆便捷性，整个支架无需专用工具即可完成在车把上的安装与拆卸，日常通勤时装上使用，停车后可快速拆下收纳，避免支架长期暴露在户外出现老化、被盗的问题，夹持端的锁紧结构采用大接触面积的压紧面，不会因为锁紧力过大在车把表面留下压痕损伤车漆。从安装边界来看，夹持端可适配的车把直径覆盖常规民用自行车的常用管径范围，安装后整体突出车把的距离控制在安全范围内，不会在骑行过程中剐蹭骑行者的衣物，也不会影响车把上刹车手柄、变速拨杆的正常操作，承载仓装入手机后整体重心靠近车把轴线位置，不会因为重心偏移导致车把出现跑偏的情况。

　　结构的受力设计上，针对骑行过程中常见的垂直振动、横向冲击载荷做了针对性强化，夹持环的开口位置设置了定位止口，锁紧后环体可形成接近整圆的受力结构，相比普通开口夹的抗振性能提升明显，连接臂与两端结构的衔接处均采用圆弧过渡，避免直角位置出现应力集中，长期使用也不会出现疲劳断裂的问题，承载仓的侧壁厚度经过反复校核，既不会因为壁厚过薄导致夹持力不足，也不会因为壁厚过大增加不必要的重量和材料消耗。实际使用中，这款支架可满足城市通勤、近郊休闲骑行的使用需求，相比通用型绑带式手机支架，这种刚性夹持结构的固定稳定性更好，不会出现绑带老化松弛导致手机脱落的问题，同时半包式的承载结构不会遮挡手机屏幕的操作区域，骑行过程中可正常完成屏幕触控操作，无需将手机从支架上取下即可完成路线切换、信息查看等操作。
