TRP ttv集成式自行车航空制动夹器结构

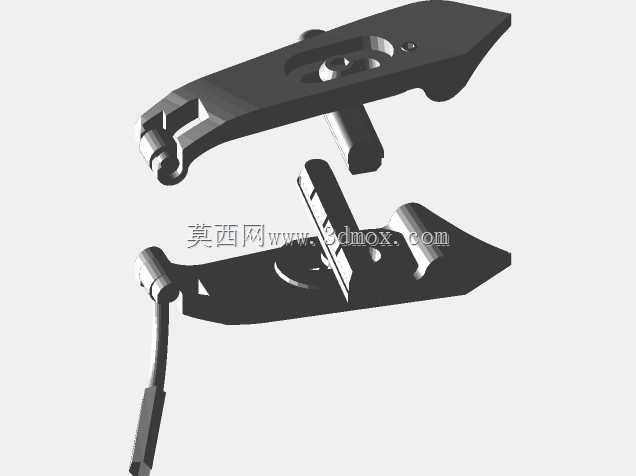

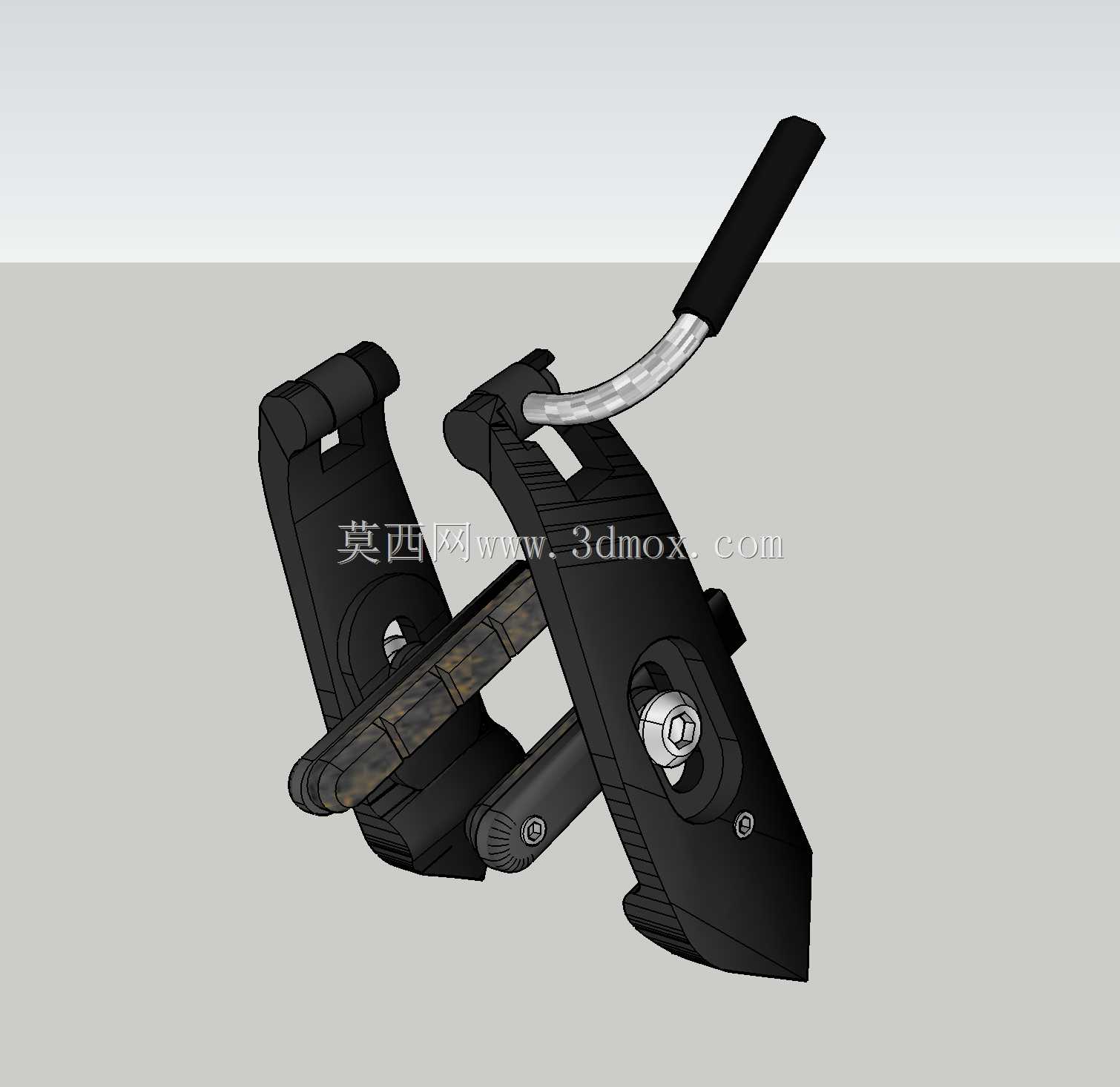

这款集成式制动夹器主要面向高性能公路自行车、砾石自行车的轮组制动场景，适配圈刹轮组的安装位，替代传统分体式夹器结构，在骑行过程中承担轮组减速、驻车制动的核心功能，尤其适配追求空气动力学效能的竞速类车型，能够在高速巡航、下坡制动、紧急减速等工况下提供稳定的制动力输出。从结构设计逻辑来看，该夹器采用集成式布局，将制动臂、转轴结构、来令片安装位、拉线导座整合为一体式主体框架，减少了分体结构的连接冗余，一方面降低了夹器整体的迎风截面积，匹配整车空气动力学设计需求，另一方面减少了连接环节的旷量，提升制动过程中的力传递效率。夹器主体采用双侧对称的制动臂结构，通过中部的枢轴实现联动，拉线端设置弧形导槽，能够将刹车手柄传递的拉线拉力顺畅转化为双侧制动臂的夹紧力，避免单侧偏磨的问题。来令片安装位预留了微调间隙结构，可通过侧边的调节螺钉调整来令片与轮圈刹车边的间距，适配不同框高的轮组刹车边位置，安装边界上，夹器的固定孔位兼容标准圈刹安装座的孔距，主体安装后突出前叉/后上叉的厚度控制在较低范围，不会额外增加整车侧面的迎风凸起，夹器的手柄连接端采用弯曲定型的拉线导管，走线角度贴合车架/前叉的走线路径，减少线管弯折带来的阻力损失。制动臂的外形采用流线型切角设计，表面做了减阻造型处理，在高速骑行时能够引导气流顺畅通过夹器区域，减少紊流产生的风阻。夹器的操作手柄部分采用符合人体工学的握持造型，表面做防滑纹理处理，骑行过程中手指搭握时能够自然贴合指腹轮廓，施加制动力时无需过度弯曲手指，长时间下坡制动时也能降低手部疲劳感。枢轴位置内置耐磨衬套，在反复开合制动的过程中能够减少结构磨损，维持长期使用下的制动精度，不会因为长期使用出现旷量增大、制动力跑偏的问题。来令片采用快拆式固定结构，磨损后无需完全拆解夹器即可完成更换，日常维护的操作门槛较低。夹器的弹簧复位结构内置在制动臂腔体内部，避免外露弹簧带来的风阻增加，同时也能减少泥水、灰尘对复位弹簧的侵蚀，提升复杂天气、非铺装路面骑行时的结构可靠性。
