BAJA赛车节圆66mm四点安装下制动盘

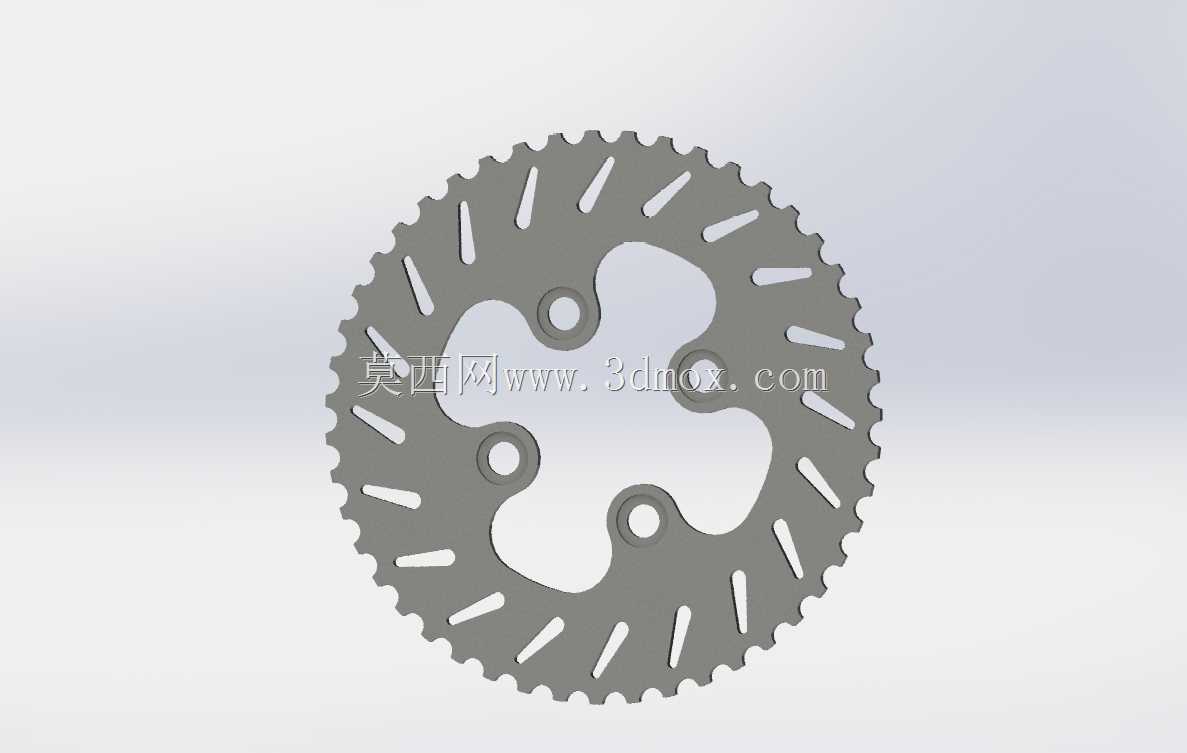

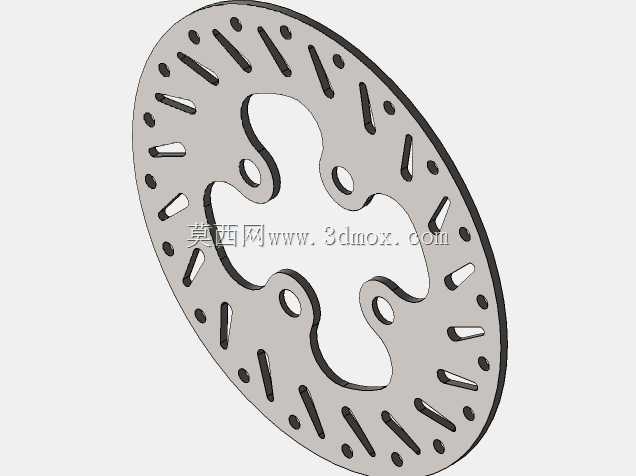

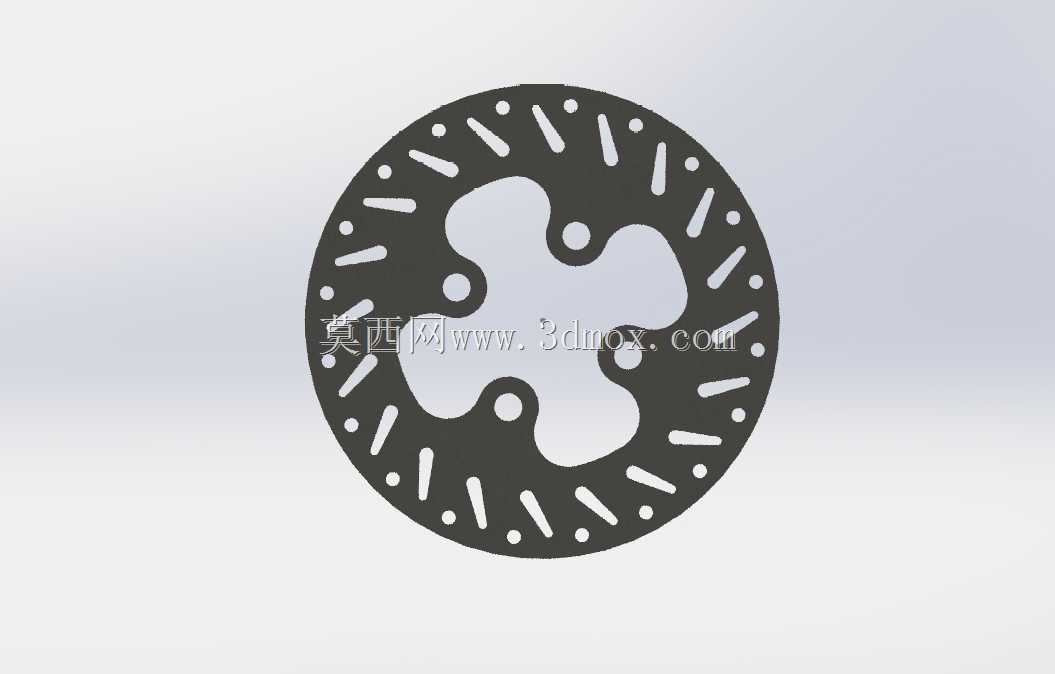

这款制动盘针对小型越野BAJA赛车的制动工况开发，适配节圆直径66mm的安装布局，采用4点8mm螺栓的固定方案，安装时可直接匹配对应规格的轮毂安装座，无需额外加工转接结构，能大幅缩短整车制动系统的装配调试周期。从结构设计来看，制动盘外圈沿圆周均匀排布长短交错的散热槽与定位小孔，制动过程中随车轮转动时，散热槽可主动引导气流穿过盘面摩擦区域，带走制动片与盘面摩擦产生的大量热量，避免长时间连续制动后盘面温度过高引发的热衰减问题，保障越野工况下制动效能的稳定性。盘面中部采用异形镂空的轻量化结构，在保证整体结构强度、满足制动扭矩传递要求的前提下，尽可能削减了非摩擦区域的多余材料，既降低了制动盘自身的转动惯量，减少车轮转动时的无效负载，也能进一步提升盘面的散热效率，避免热量在盘体积聚。作为越野赛车的核心制动部件，该制动盘可同时承受应力载荷与热载荷的双重作用，盘面摩擦区域采用平整的环形工作面，能与制动片保持均匀的接触面积，制动过程中制动力输出线性平稳，不会出现局部摩擦过度导致的盘面偏磨、制动抖动等问题。安装边界方面，4个安装孔的位置度公差经过严格校核，装配后制动盘与轮毂轴线的同轴度可满足高速转动的动平衡要求，避免转动过程中出现偏摆，减少制动片的异常磨损。在实际赛事应用场景中，这类制动盘需要应对非铺装路面频繁制动、连续下坡路段长时间制动的复杂工况，结构设计上充分考虑了越野场景下的抗冲击性能，盘面边缘的圆角处理可避免行驶中碎石击打造成的盘面崩缺，中部的连接筋结构经过受力优化，可承受制动时的大扭矩冲击，不会出现连接部位断裂的失效问题。散热槽的排布角度经过气流仿真验证，车辆行进时可形成稳定的对流通道，即使在低速越野工况下也能保证足够的散热效率，让制动盘始终保持在合理的工作温度区间，保障赛车在复杂赛道中的行驶安全性。
