MotoGP赛事用Brembo碳纤维制动盘结构

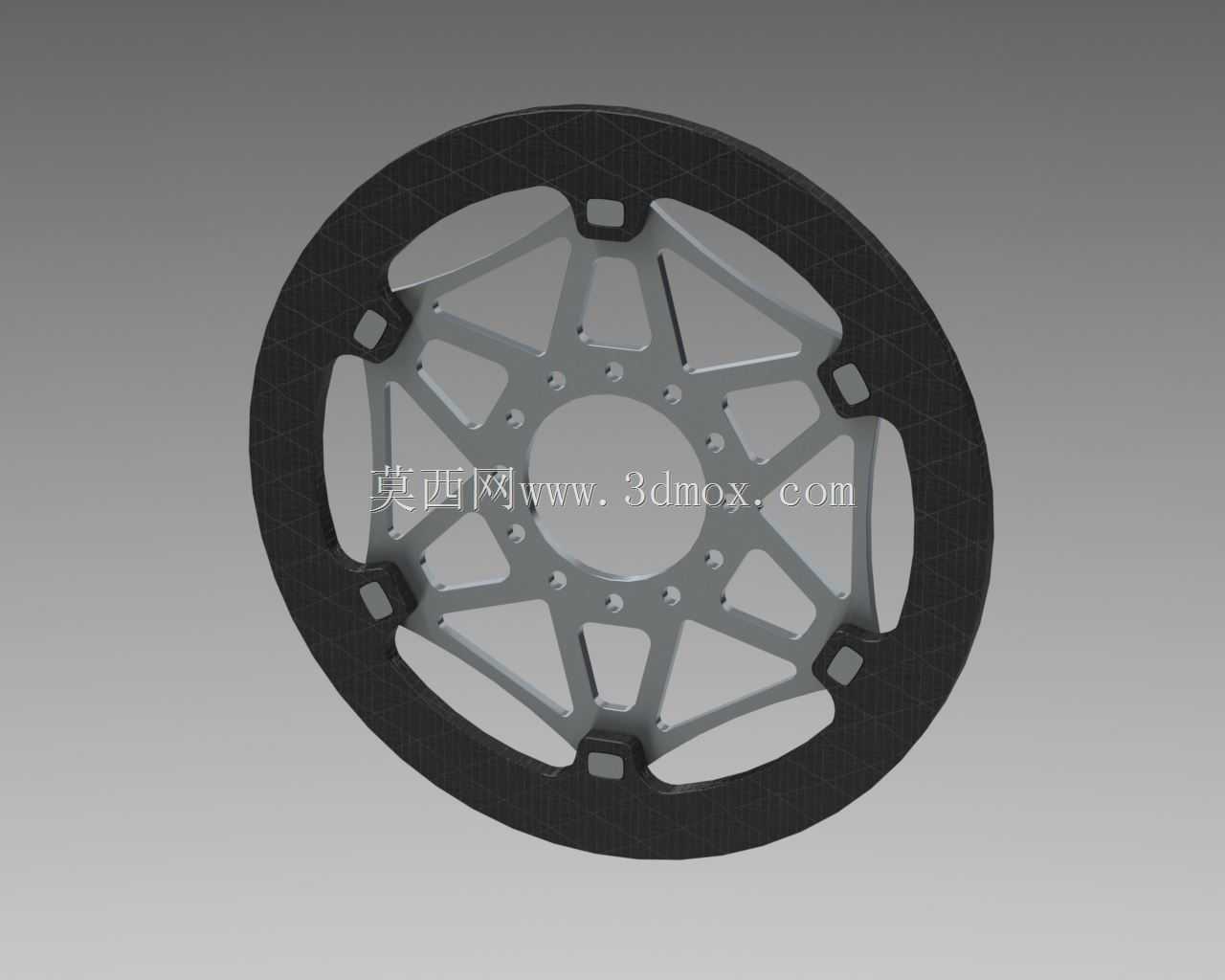

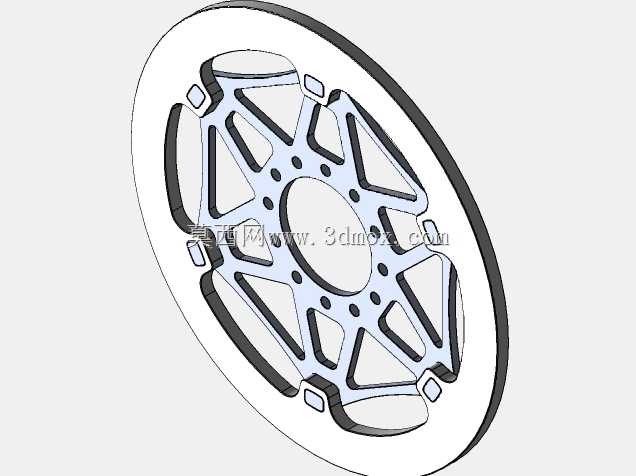

　　这套制动盘结构主要面向MotoGP顶级摩托车赛事场景开发，是赛车制动系统的核心执行部件，直接决定赛车在高速工况下的减速稳定性与热衰减控制能力，适配大排量赛道摩托车的前轮安装位，匹配Brembo赛事级制动卡钳的夹持行程。从结构设计来看，制动盘采用分体式布局，外圈摩擦环为碳纤维复合材料材质，这类材质在连续高强度制动下能保持稳定的摩擦系数，相比传统铸铁制动盘减重幅度超过60%，可大幅降低前轮簧下质量，提升赛车转向时的悬挂响应速度。内圈连接法兰采用铝合金材质加工，通过周向均匀分布的6组浮动连接点位与外圈摩擦环结合，浮动结构可允许摩擦环在受热膨胀时产生微量径向位移，避免高温下结构变形导致的制动抖动问题。内圈法兰中心设置大尺寸中心定位孔，

　　匹配摩托车前轮轴的安装直径，法兰端面周向排布的8个螺栓孔对应轮毂的安装螺柱位置，安装时需保证螺栓孔与轮毂定位面的同轴度公差控制在0.05mm以内，避免制动盘转动时出现端面跳动。摩擦环表面采用多辐条镂空结构设计，镂空区域一方面可进一步降低整体重量，另一方面能在车辆行驶时引导气流穿过摩擦环表面，带走制动过程中产生的大量热量，降低热衰退风险。摩擦环外圈的摩擦面做了平面度处理，保证卡钳刹车片与摩擦面的接触面积达到90%以上，确保制动力输出的线性度。设计过程中仅以公开的制动盘外径参数作为基准边界，其余安装尺寸、连接点位间距、镂空结构的辐条宽度均参照赛事级制动盘的通用设计规范推导，辐条的受力角度经过优化，

　　可在制动时将卡钳的夹持力均匀分散到整个法兰连接结构上，避免局部应力集中导致的结构开裂。这类制动盘仅适用于干燥铺装赛道场景，工作温度区间覆盖150℃到800℃，低温下摩擦系数较低，无法满足民用道路日常通勤的制动需求，安装时需搭配对应温度工作区间的碳纤维专用刹车片，同时要保证浮动连接点位的滑动间隙无异物卡滞，确保受热时的位移补偿功能正常生效。
