梭式结构羽毛球软木球头三维设计

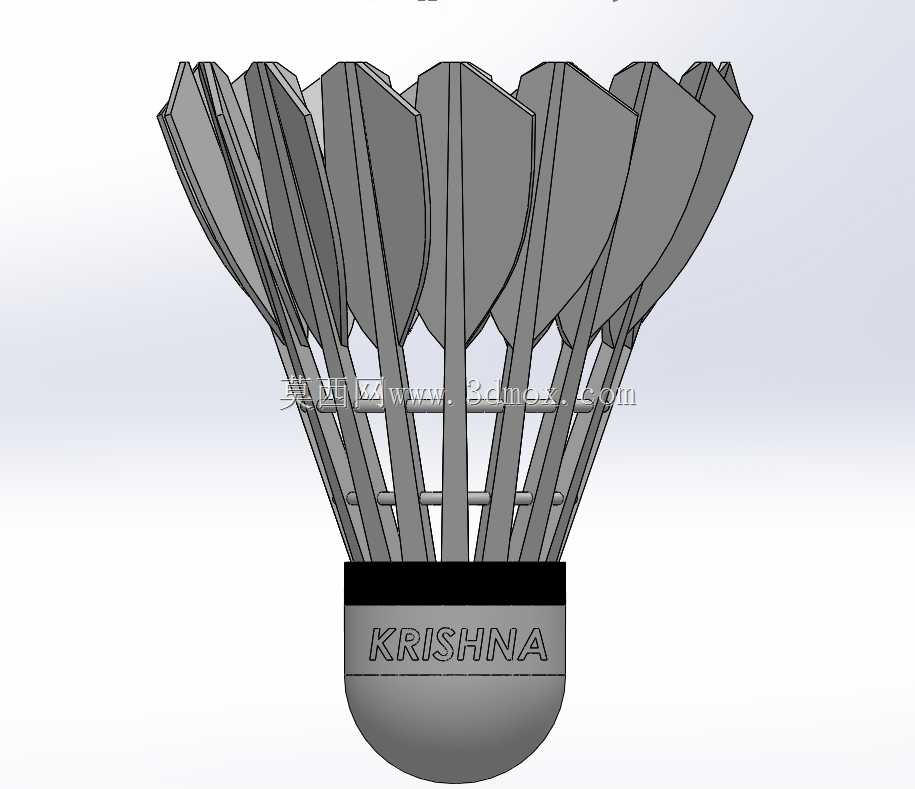

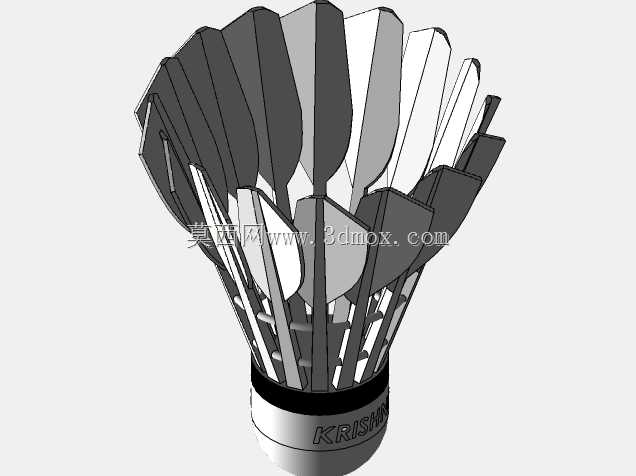

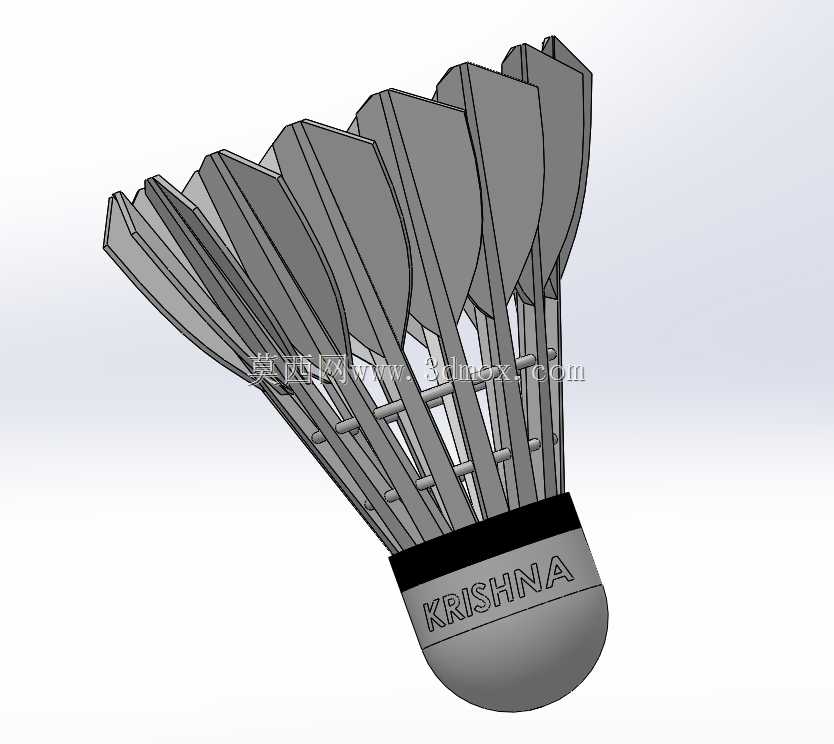

日常开展体育器材结构建模时，羽毛球的仿生结构还原一直是曲面建模练习的典型案例，这款梭式公鸡造型的羽毛球结构，完全围绕真实羽毛球的飞行力学特性做参数化搭建。从实际应用场景来看，该模型可用于体育用品展示的数字孪生素材、青少年科普教具的结构演示模块，也能作为羽毛球生产企业做结构改款时的基础参考框架，帮助设计人员快速调整羽毛排布角度、球头配重比例，省去从零开始搭建曲面的重复工作量。设计过程中首先锁定软木球头的安装边界，球头采用标准竞赛用球的半球形基座，直径控制在25-28mm区间，表面预留的环形束带槽深度1.2mm，刚好适配固定羽毛杆的绑扎带安装公差，不会出现束带滑脱或者过深压溃软木基材的问题。羽毛部分采用16片对称排布的梭式翼片结构，每片翼片的扭转角度从靠近球头端的0度逐步过渡到翼片顶端的7度，相邻翼片的重叠量控制在1.5mm，既保证飞行时的风阻均匀性，也避免翼片之间出现干涉卡顿。翼片与球头连接的细杆部分做了渐变直径设计，靠近球头端直径2mm，向翼片端逐步收窄到1.2mm，在保证支撑强度的前提下尽可能降低整体重量，匹配真实羽毛球4.74-5.50g的重量区间要求。建模时特意将束带位置做了独立实体拆分，两道束带分别设置在翼杆总长度的1/3和2/3位置，第一道束带主要承担飞行时的翼片定位，第二道束带用于分散击球瞬间的冲击力，避免单根翼杆受力过大出现断裂。整个模型的外形总高度控制在68-70mm，翼片展开后的最大外圆直径65mm，完全符合正规羽毛球的尺寸规范，不管是做渲染展示还是3D打印样件验证，都不需要额外调整尺寸比例。结构上没有做多余的装饰性特征，所有曲面都做了G2连续处理，翼片边缘的圆角半径0.3mm，还原真实羽毛的薄边质感，同时避免打印或者加工时出现锐边崩缺的问题。针对不同的使用场景，模型的各个部件都做了独立的实体分组，需要调整配重时可以单独修改软木球头的内部密度参数，需要测试不同翼片角度的飞行特性时，可以直接对单组翼片做阵列参数调整，不需要重新绘制单个翼片的轮廓草图。在安装边界的考量上，球头底部的平面度控制在0.05mm以内，不管是安装到风洞测试夹具上做空气动力学测试，还是搭配展示底座做陈列，都能保证贴合稳定，不会出现倾斜晃动的情况。翼杆插入软木球头的深度设置为8mm，插入段做了0.1mm的倒锥处理，模拟真实生产中羽毛杆涂胶后压入球头的过盈配合状态，还原实际装配的受力特性。
