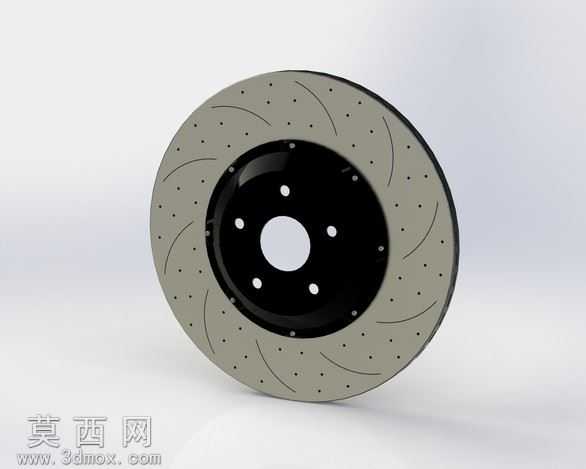

适配宝马车型的15英寸打孔划线刹车盘

本刹车盘三维模型采用专业三维建模软件构建，整体严格遵循15英寸规格、5×120宝马车轮安装参数进行1:1比例还原，建模过程中首先以旋转凸台命令生成刹车盘的基础盘体毛坯，精准控制盘体的基础厚度、中心安装台的凸起高度与中心定位孔的直径尺寸，确保安装基准的精度符合实车装配要求。在盘面结构设计上，采用了高性能制动常用的打孔加划线组合结构，建模时通过线性阵列、圆周阵列命令均匀排布盘面的散热钻孔，所有钻孔采用通孔设计，孔位排布避开内部应力集中区域，同时沿盘体圆周方向均匀设计弧形导流划线槽，划线槽的弧度经过反复调整，既可以在制动过程中快速刮除刹车片表面的磨屑，避免磨屑残留影响制动摩擦力，又能引导空气流经盘体表面提升散热效率，适配赛车场景下的高强度制动需求。中心安装法兰部分采用独立实体建模，精准还原五个螺栓安装孔的位置度、孔径公差，法兰与盘体的连接过渡区域做了圆弧倒角处理，避免应力集中导致的结构失效，同时还原了法兰表面的黑色防锈涂层区域与摩擦工作面的金属质感分区。材质渲染阶段，摩擦工作面采用高碳铸铁材质参数，调整金属粗糙度、反射率参数还原铸铁盘体经过精加工后的哑光金属质感，表面的钻孔、划线边缘做了细微的倒角处理，还原真实机加工的细节特征；中心安装法兰部分赋予黑色耐高温防锈涂层材质，调整材质的哑光质感与轻微反光特性，区分于摩擦面的金属质感，同时在盘体边缘做了细微的使用质感模拟，让整体渲染效果更贴近真实装车部件的视觉效果。设计过程中充分考虑刹车盘的实际工作场景，打孔与划线的排布密度经过多轮调整，既保证足够的散热、排屑能力，又不会过度削减盘体的结构强度，5×120的孔位参数完全适配对应宝马车型的轮毂安装标准，双片式的结构设计也还原了高性能改装刹车盘的典型结构，可用于汽车制动系统结构教学、改装方案展示、赛车零部件装配模拟等多种场景，模型的所有结构特征都保留了完整的建模参数，可根据需求调整盘体尺寸、孔位参数、划线与打孔的排布形式，适配不同车型的刹车盘设计参考需求。
