摩托车前轮鼓式刹车制动组件设计

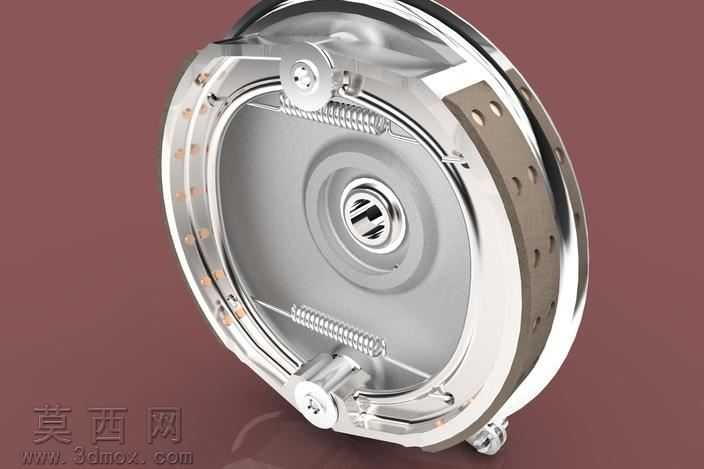

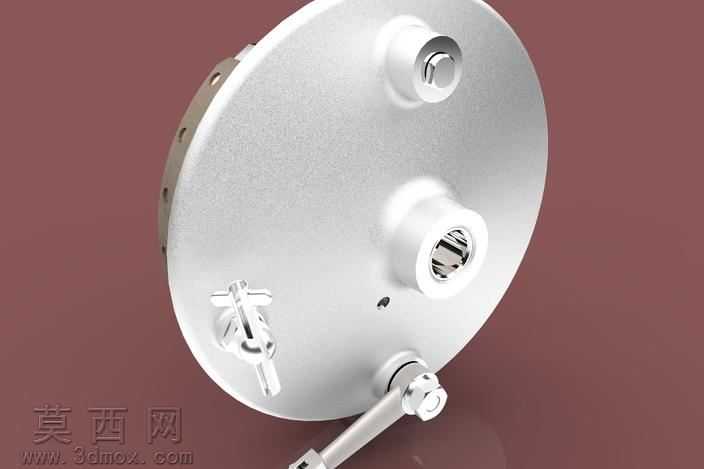

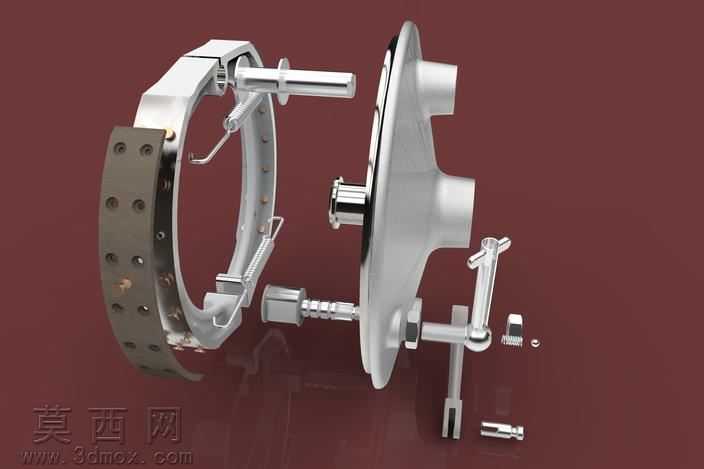

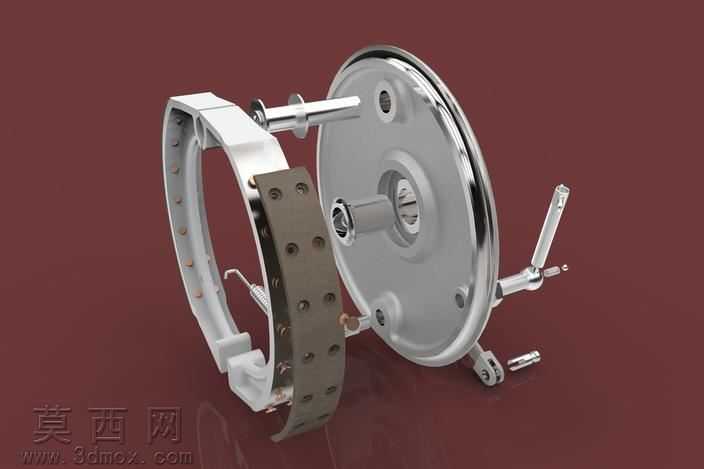

本作品为摩托车前轮鼓式制动系统的完整三维建模设计，采用SolidWorks完成全参数化零件建模与总装配合，还原了经典鼓刹结构的全部细节特征。建模过程中首先对制动毂主体进行基准定位，通过旋转凸台命令生成毂体的基础回转轮廓，针对毂体上的安装轴孔、定位销孔、加强筋结构分别采用拉伸切除、圆周阵列等特征命令完成细节构建，对毂体表面的散热凹槽做了等距偏移处理，保证壁厚均匀符合实际铸造工艺要求。刹车蹄组件建模时，先绘制蹄块的弧形轮廓草图，通过拉伸生成蹄块基体，对摩擦衬片安装面做了贴合弧度的曲面处理，衬片上的固定铆钉孔采用线性阵列配合圆弧对齐的方式完成排布，保证每一个铆钉孔的位置精度与实物一致；蹄块端部的凸轮接触槽、回位弹簧挂耳分别做了圆角过渡处理，避免应力集中的结构缺陷。制动凸轮轴建模时，针对凸轮的工作型面采用样条曲线拟合实际工作轮廓，通过扫描特征生成凸轮轴的杆身结构，对轴端的调节臂安装花键、锁紧螺纹做了细节还原，保证装配时的配合精度。回位弹簧采用螺旋线扫描生成簧身，两端的挂钩部分通过3D草图引导扫描完成，还原了弹簧的拉伸预紧结构。所有零件完成建模后，在装配环境中按照实际装配关系添加配合约束：制动毂与中心轴采用同轴心配合，两个刹车蹄分别与支撑销做同轴配合并添加角度限位约束，凸轮轴与安装座做同轴配合并添加轮廓接触约束模拟凸轮推动蹄块涨开的动作行程，回位弹簧两端分别挂接在两个蹄块的挂耳上添加弹簧约束模拟复位拉力，整体装配可实现刹车扳动时蹄块外涨贴合制动毂、松开后弹簧拉回蹄块复位的完整动作模拟。渲染阶段采用暗红色哑光背景突出金属零件质感，制动毂采用抛光镀铬材质，刹车蹄基体采用铸钢哑光材质，摩擦衬片采用深色耐磨复合材料材质，凸轮轴、固定销等外露金属件采用镀锌亮银材质，弹簧采用发黑弹簧钢材质，通过环境光遮蔽效果突出零件间的装配层次，清晰展现鼓刹内部的结构逻辑与零件配合关系。设计过程中遵循了前后刹车部件通用化的设计思路，刹车蹄、弹簧、凸轮等核心零件可与后刹车系统通用互换，降低生产与维护成本，整体结构紧凑，安装定位点完全匹配M72摩托车前轮的安装尺寸，可直接用于相关车型的维修替换参考、制动结构教学演示以及改装方案验证。
