电力液压鼓式块式制动器三维结构设计

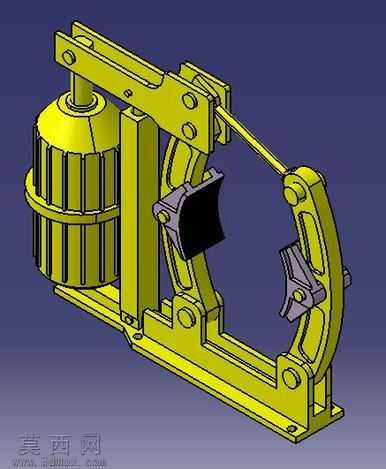

本作品为电力液压鼓式块式制动器的三维参数化建模成果，建模过程严格遵循工业制动器的实际设计规范，完整还原了该类制动装置的全部核心结构与装配关系。建模阶段首先完成基准坐标系与各核心部件的定位基准搭建，按照从动力单元到执行机构的装配逻辑依次构建零件：首先完成上部电力液压推动器的建模，对其散热筋壳体、内部推杆结构、连接铰点做了精细化还原，壳体部分通过阵列特征完成周向均匀分布的散热筋结构，保证外观与实际工业产品一致；随后完成制动臂架结构的建模，左右对称的弧形制动臂通过铰接支座与底部安装底座连接，臂架上的铰接孔、加强筋、复位弹簧安装位均按照实际受力结构设计，底座部分预留了标准设备安装孔位，可直接适配工业设备的安装接口；之后完成制动瓦块组件的建模，摩擦衬片与瓦背的装配结构、瓦块与制动臂的铰接调节结构均做了完整呈现，可直观展示制动时瓦块贴合制动轮的动作逻辑；最后完成连杆传动机构的建模，连接推动器推杆与两侧制动臂的传动连杆、铰轴、锁紧结构均按照实际传动比设计，可通过运动仿真模拟制动器的松闸与抱闸动作。材质与渲染阶段，对金属结构件赋予了工业设备常用的亮黄色漆装材质，模拟铸钢件表面喷涂防护漆的质感，对摩擦衬片赋予深色耐磨复合材料材质，对铰接销轴、复位弹簧赋予金属加工件的哑光金属质感，渲染场景采用工业产品常用的深色渐变背景，通过多角度打光突出结构的层次感与装配关系，清晰展示各部件的连接逻辑与空间位置。设计思路上，该制动器以电力液压推动器作为动力源，通电时推动器内部推杆上升，通过连杆机构带动两侧制动臂向外张开，使制动瓦块脱离制动轮实现设备松闸；断电时推动器推杆复位，在复位弹簧与臂架力矩作用下两侧瓦块抱紧制动轮，实现制动功能，建模过程中充分考虑了该类制动器的动作行程、铰接间隙、安装尺寸等工程参数，整体模型装配关系完整，无干涉问题，可用于制动器结构原理教学、工业设备配套选型参考、虚拟样机装配验证等场景，完整呈现了鼓式块式制动器的典型结构与工作逻辑。
