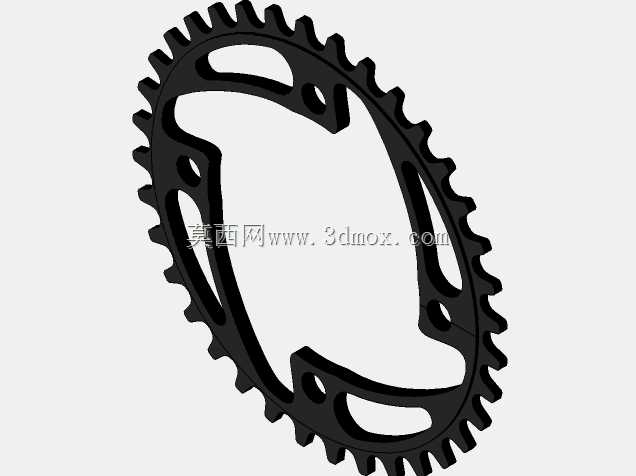

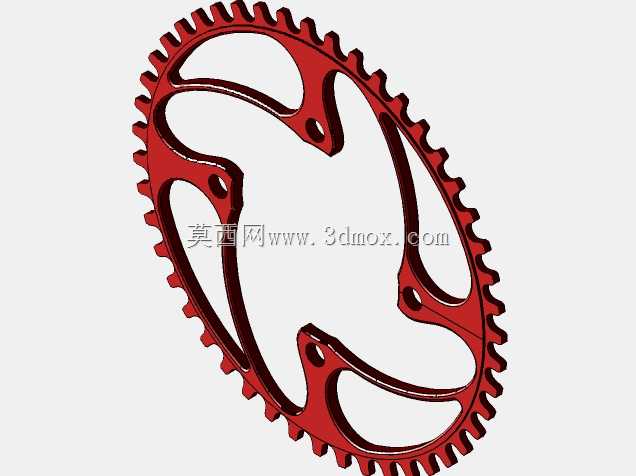

带四螺栓安装位的36齿传动链轮结构

这款链轮是链传动系统里的核心啮合部件，日常在轻工输送线、小型动力传输工位、非机动车传动结构、农用小型机具的动力传递环节都能见到这类结构的应用，它靠和链条的精准啮合来传递旋转扭矩，相比带传动不会出现打滑丢转的问题，传动比保持性更好，适合对转速同步有要求的动力传输场景。从结构设计来看，这款链轮采用了镂空辐条式的本体结构，不是实心圆盘设计，这种设计思路首先是在保证轮齿啮合强度、安装位结构刚度的前提下，尽可能降低零件自身的转动惯量，高速运转时能减少额外的动力损耗，同时镂空结构也能在运转过程中让附着的杂物、润滑脂残留自然脱落，避免齿槽卡滞影响啮合精度。轮齿的齿形是按照标准滚子链的啮合参数设计的，齿廓曲线做了修形处理，链条滚子进入和退出啮合的时候不会出现刚性撞击，能有效降低运转噪音，延长链条和链轮自身的磨损周期。安装端设计了四个均匀分布的螺栓固定位，安装孔的位置度公差控制严格，和配套的安装法兰对接的时候，能保证链轮的回转中心和动力输出轴的同轴度，避免运转时出现径向跳动，四个螺栓的锁紧力均匀分布，能承受持续的交变扭矩载荷，不会出现单螺栓受力过大断裂的问题。链轮的外径、齿根圆直径、安装孔的中心距都匹配对应规格的链条参数，安装边界上，轴向厚度适配标准链条的内节宽度，装配后不会出现链条轴向窜动的问题，轮齿的有效啮合宽度完全覆盖链条的接触宽度，受力均匀不会出现偏磨。在实际选型使用的时候，要注意安装面的平面度要求，如果安装法兰面存在翘曲，强行锁紧螺栓会导致链轮端面跳动超差，运转时链条会出现周期性的松紧变化，加速齿面和链条滚子的磨损。日常维护中，这类镂空结构的链轮清理更方便，不用拆解就能冲掉齿槽里积攒的粉尘、碎屑，适合在有少量粉尘的 open 式传动工位使用，相比实心链轮的积屑卡滞问题，适配性更强。
