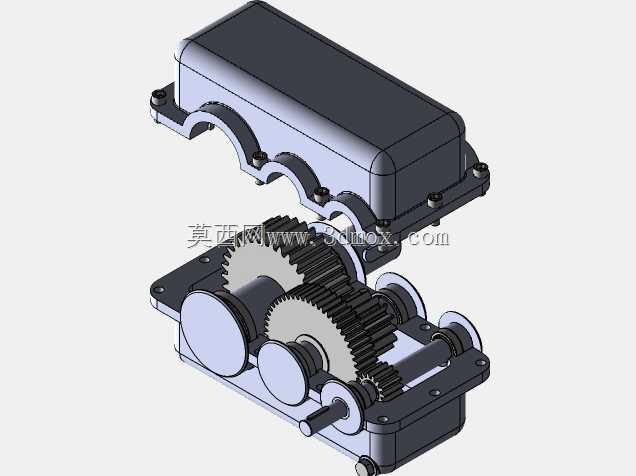

剖视展示内部传动结构的工作齿轮箱

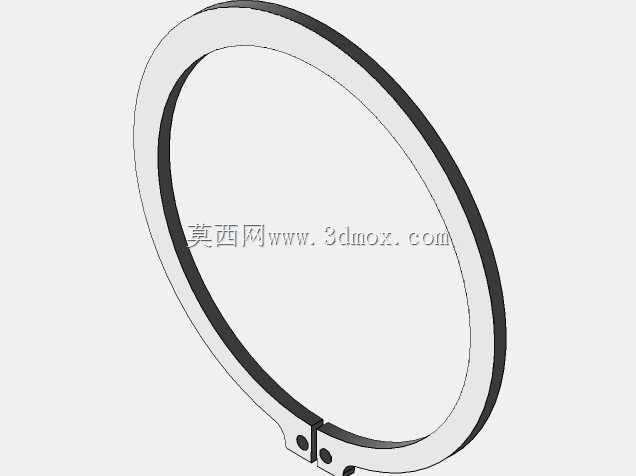

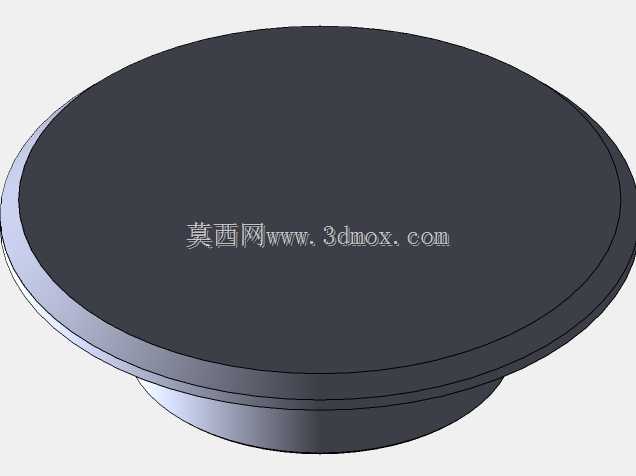

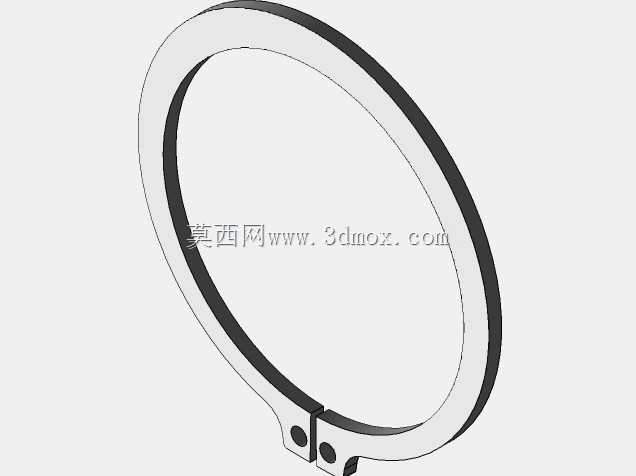

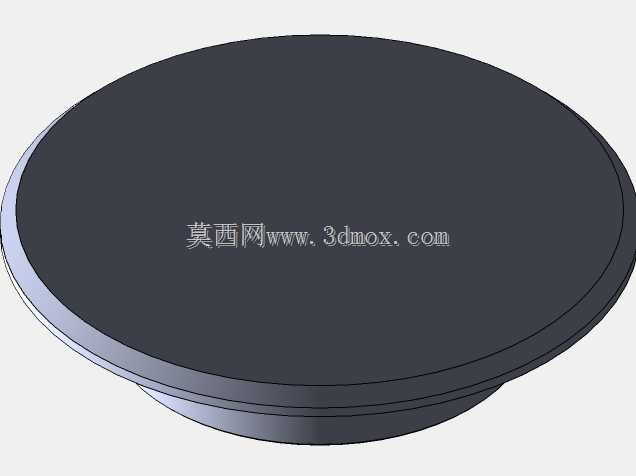

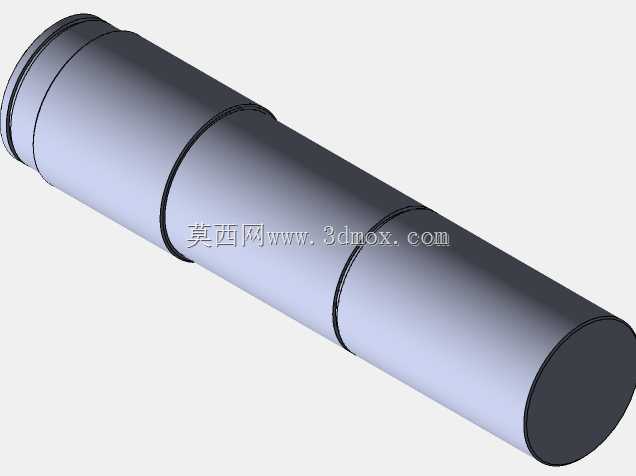

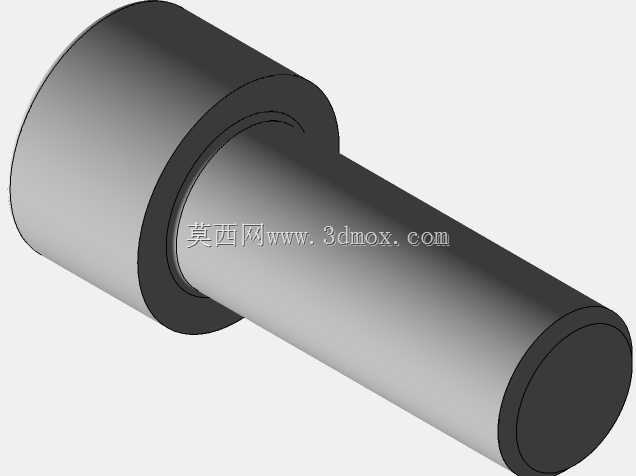

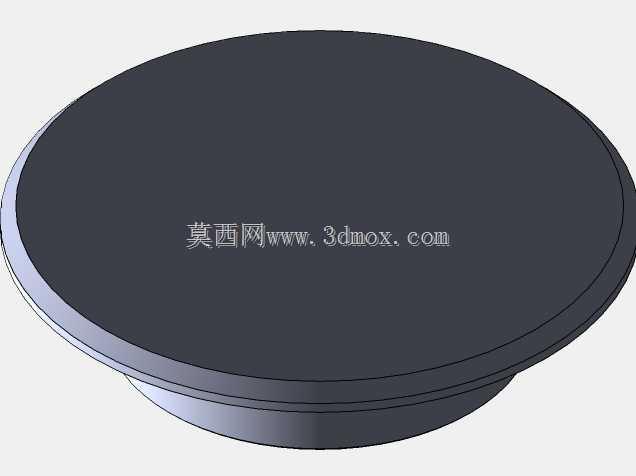

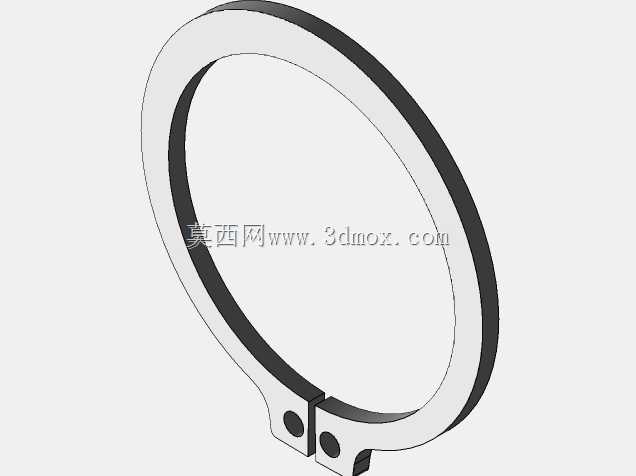

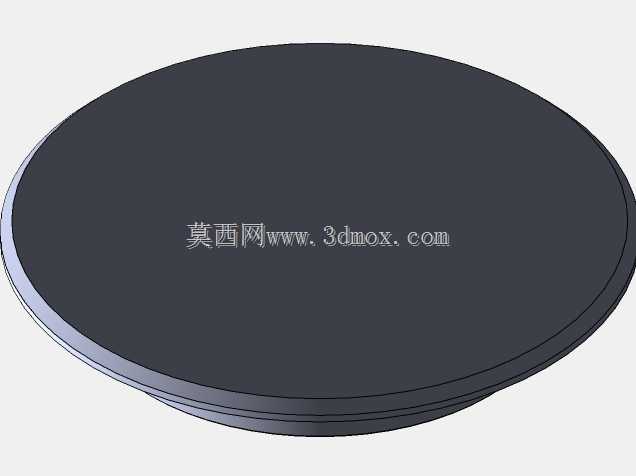

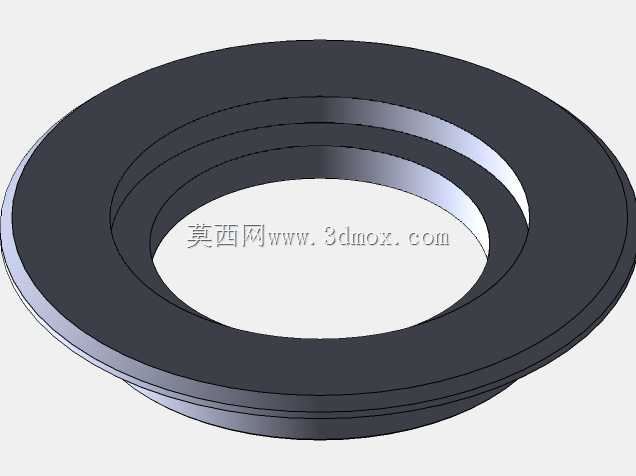

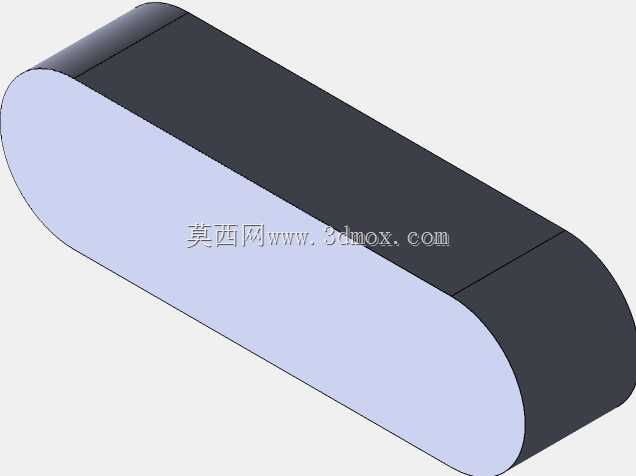

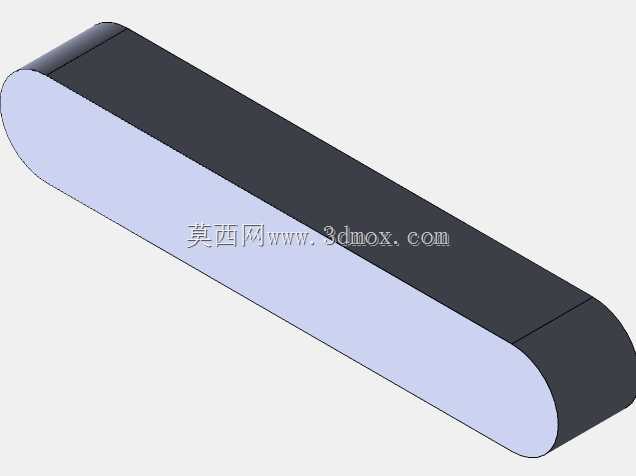

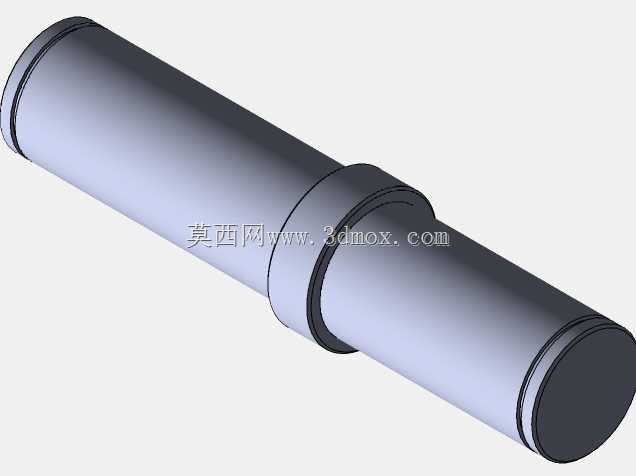

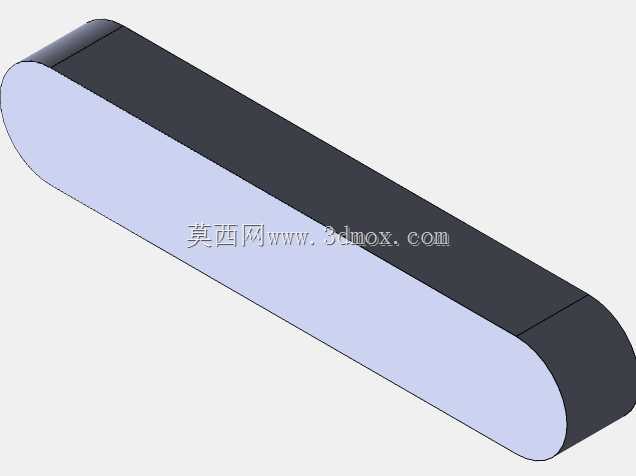

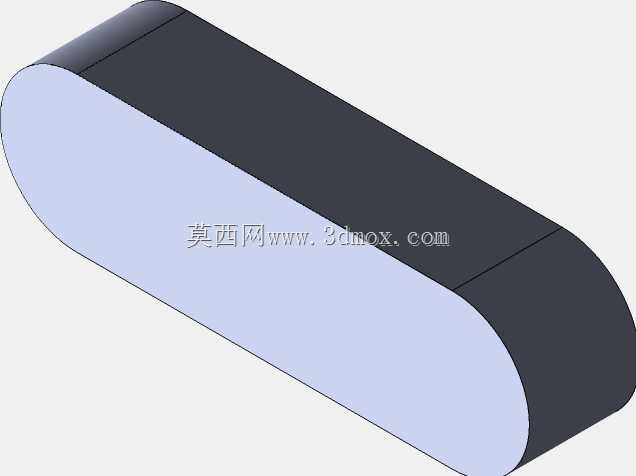

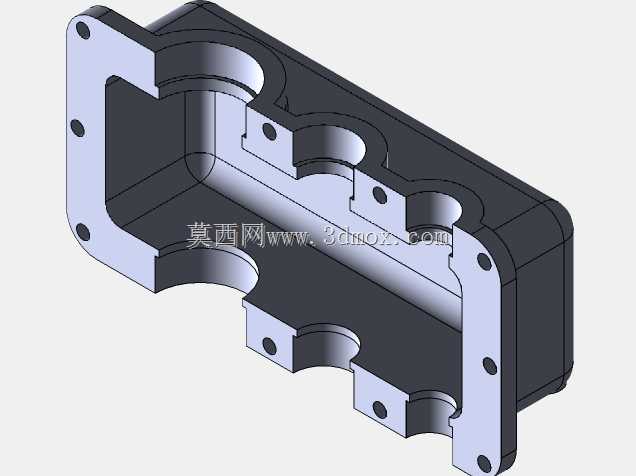

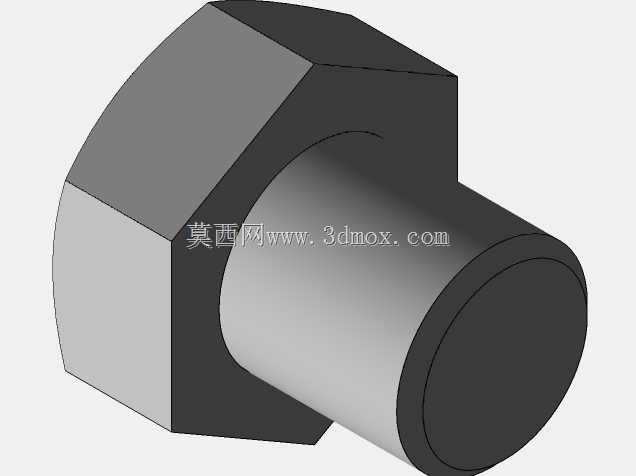

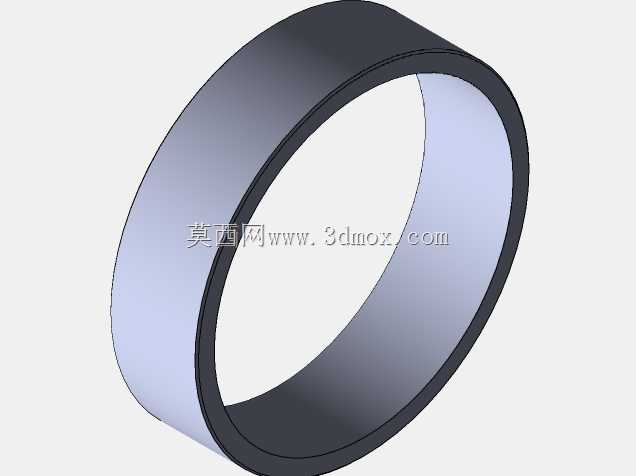

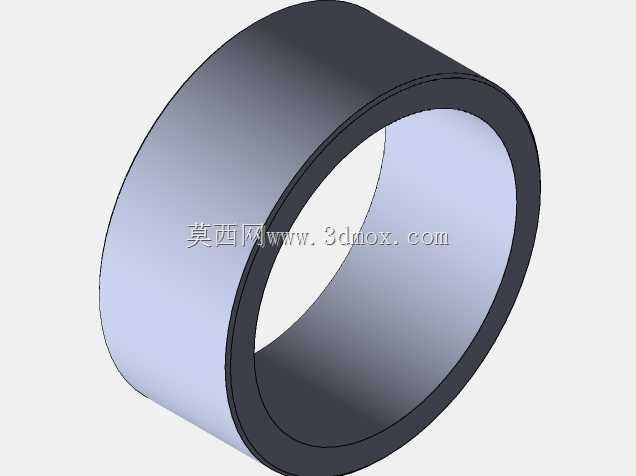

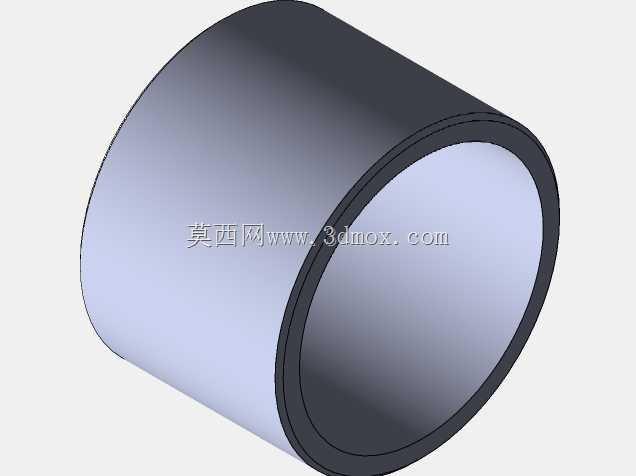

　　这款齿轮箱采用上下剖分式箱体结构，日常维护时无需拆卸端盖与连接轴系，即可直接开盖检查内部齿轮啮合状态、更换润滑脂，适配轻工输送线、小型自动化专机、教学实训台这类需要频繁点检传动部件的场景，作为动力传递的核心中转部件，它能将输入端的高转速低扭矩动力，通过不同齿数的圆柱齿轮啮合完成减速增扭，匹配输出端负载的转速扭矩需求。设计阶段优先考虑了装配工艺性，上下箱体的结合面加工有密封槽位，配合密封件可避免润滑油渗漏，同时箱体边角做了圆角过渡，既减少铸造应力集中，也能避免装配检修时的锐边划伤。轴系布局采用平行轴排布，输入轴伸出端预留了标准轴径与键槽尺寸，可直接配套联轴器连接驱动电机，输出轴的轴肩位置做了限位设计，配合弹性挡圈完成轴承的轴向定位，

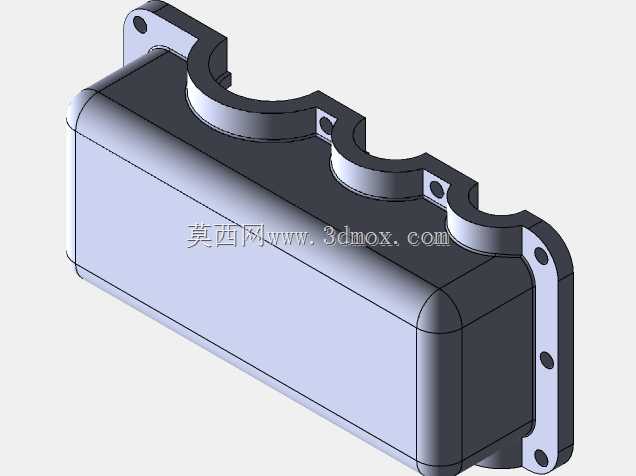

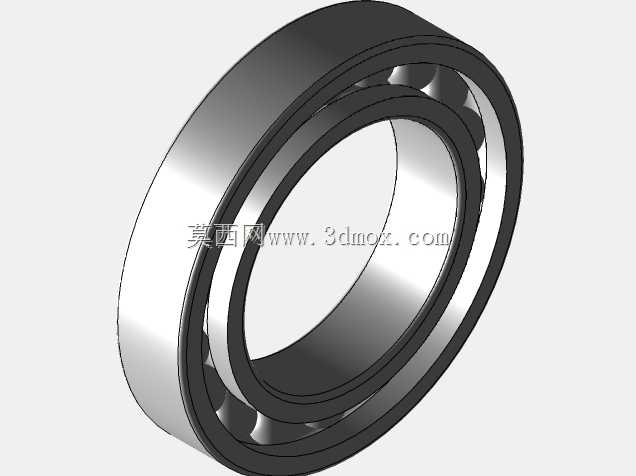

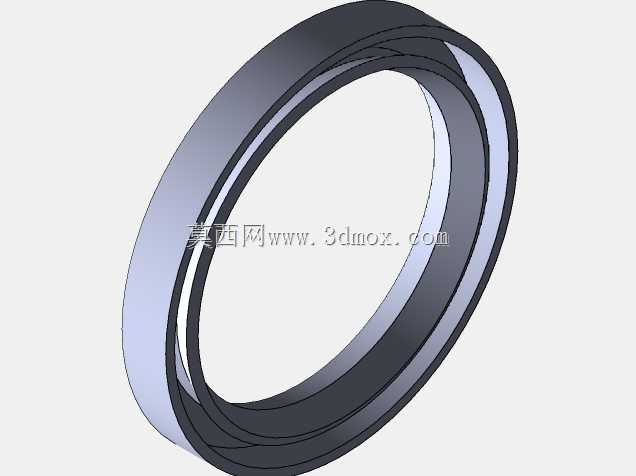

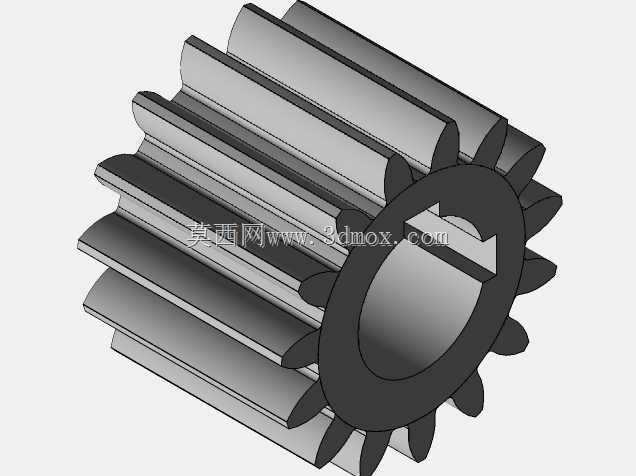

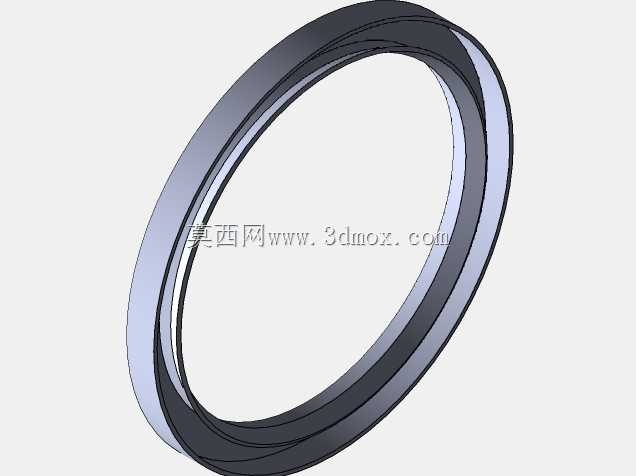

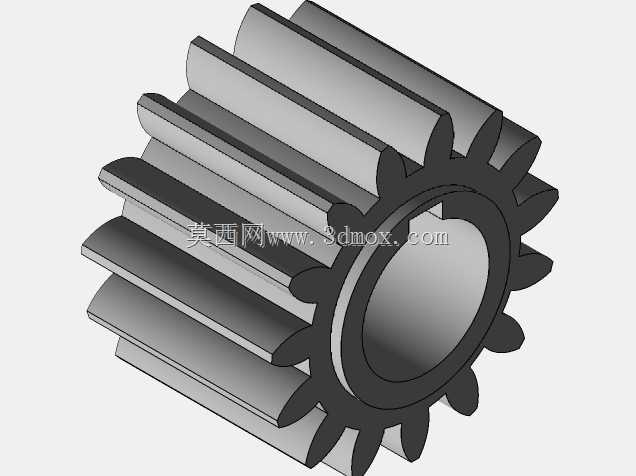

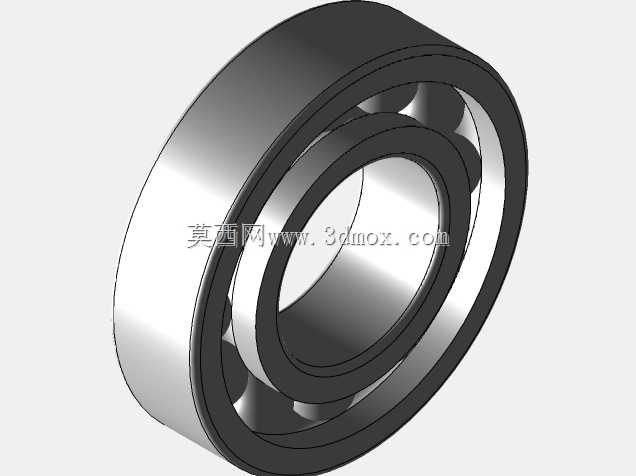

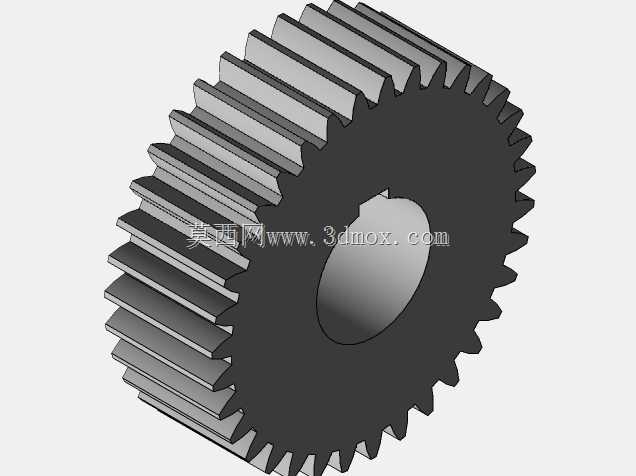

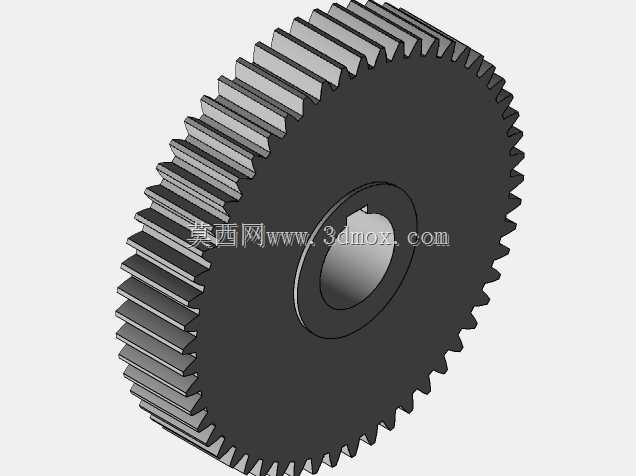

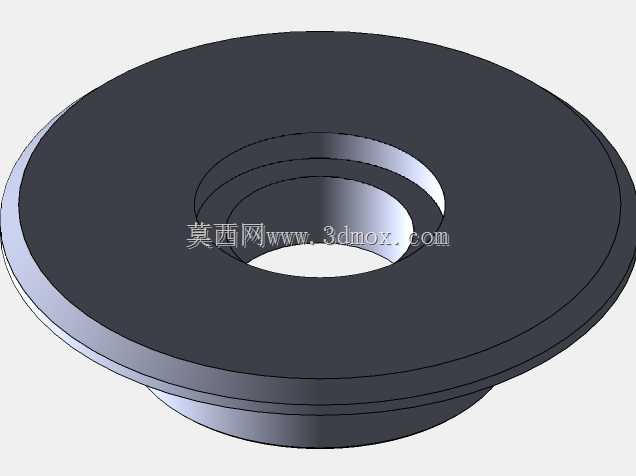

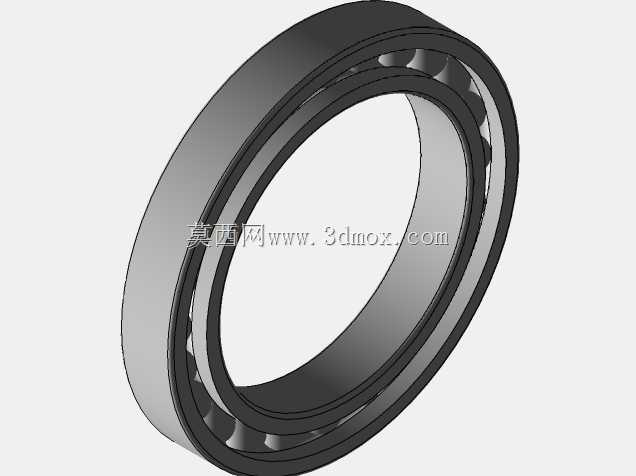

　　不需要额外加工复杂的锁紧结构，降低了零件加工难度。箱体底部预留了四个安装通孔，孔位间距按照通用小型传动设备的安装基准设计，可直接固定在型材机架或者设备安装平板上，不需要额外制作转接安装板，安装时需注意输入输出轴的同轴度偏差控制在允许范围内，避免额外径向力缩短轴承使用寿命。内部齿轮采用渐开线圆柱直齿设计，啮合重合度满足平稳传动要求，传动过程中噪音控制适配车间常规作业环境，轴承选用标准深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配多数正反转不频繁的传动工况。箱体上盖的弧形避让槽完全匹配下部齿轮的回转外径，既保证箱体内部有足够的储油空间用于齿轮飞溅润滑，也尽可能压缩了整体外形尺寸，不会占用过多设备安装空间，轴伸端的密封结构可阻挡外界粉尘进入箱体内部，同时防止内部润滑脂泄漏，适配多尘的车间作业环境。
