固定翼流体研究用无人机结构设计

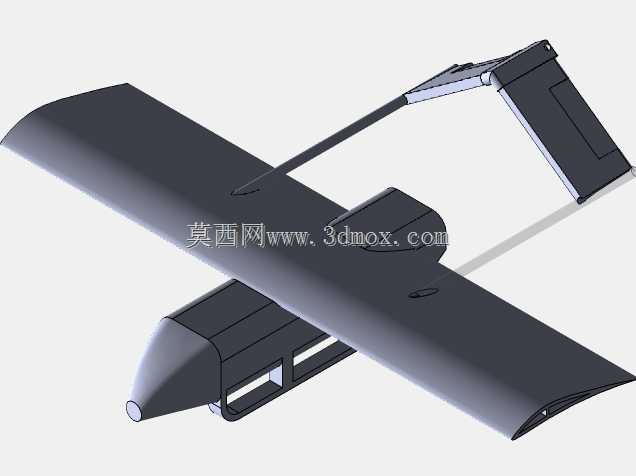

这款固定翼构型的飞行器，核心定位是面向机翼气动性能研究的试验载体，整体采用上单翼常规布局，机头做钝锥形整流处理，可在低速飞行工况下有效降低头部压差阻力，避免来流在机头位置产生过早的气流分离，适配低亚音速下的气动试验需求。从安装边界来看，整机翼展控制在便携部署的合理区间，机翼采用一体化平直翼构型，翼型选用低速高升力层流翼型，机翼与机身的衔接位置做了平滑整流过渡，没有突兀的结构凸起，能够减少翼身干扰阻力，保证机翼表面流场的均匀性，满足不同机翼改型的流场数据采集要求。尾翼采用高置垂尾加平尾的常规尾翼布局，尾撑杆采用轻量化结构设计，在保证尾翼支撑刚度的前提下尽可能降低结构重量，同时尾翼位置远离机翼下洗流影响区域，能够保证飞行过程中俯仰与航向操纵的稳定性，避免机翼气流扰动导致尾翼操纵效率下降。机身中段预留了充足的载荷安装空间，可根据试验需求搭载小型气流传感器、空速测量模块、姿态记录单元等试验设备，机身下部的开槽结构既可以作为设备走线的通道，也能在飞行过程中起到一定的散热作用，同时不会破坏机身整体的气动完整性。设计过程中围绕流体动力学分析结果迭代了多轮外形，针对机翼前缘半径、后缘掠角、机身长细比等关键参数做了多轮仿真验证，确保在不同迎角工况下，机翼表面的流场分布符合试验测量要求，不会出现大范围的失速提前现象。整机结构采用模块化拆分设计，机翼、尾撑、尾翼、机头段均可快速拆装，既方便试验过程中快速更换不同参数的机翼测试件，也能满足外场试验时的便携运输需求，各模块的连接位置均做了定位止口设计，可保证多次拆装后的装配精度，避免装配间隙带来的气动外形偏差影响试验数据准确性。从实际应用场景来看，这款飞行器既可以作为高校航空相关专业开展低速气动教学试验的载体，也能用于小型民用固定翼无人机的前期气动构型验证，通过更换不同翼型、不同平面形状的机翼组件，可快速完成多组气动参数的对比测试，相比全尺寸风洞试验能够大幅降低前期研发的成本与周期，同时可获取真实飞行环境下的流场与飞行性能数据，弥补仿真计算与风洞试验的边界条件偏差。
