卧式液压手推车千斤顶结构设计模型

在商用车维保、小型工程机械现场检修、私家车库车辆自检场景中，卧式液压手推车千斤顶是普及率极高的小型起重顶升设备，区别于立式剪式千斤顶的高重心局限，这类卧式结构的设备可深入车辆底盘较低的间隙位置完成顶升作业，移动过程依靠前端的万向脚轮与后端的定向轮实现灵活转向，作业人员无需搬抬设备，仅需握持操作端即可推动设备在平整作业面移动，适配汽修门店快修工位、户外道路应急救援、家用车辆换胎等多场景的使用需求。

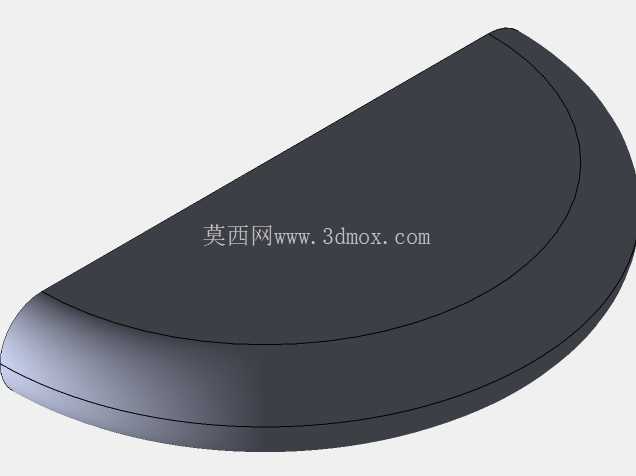

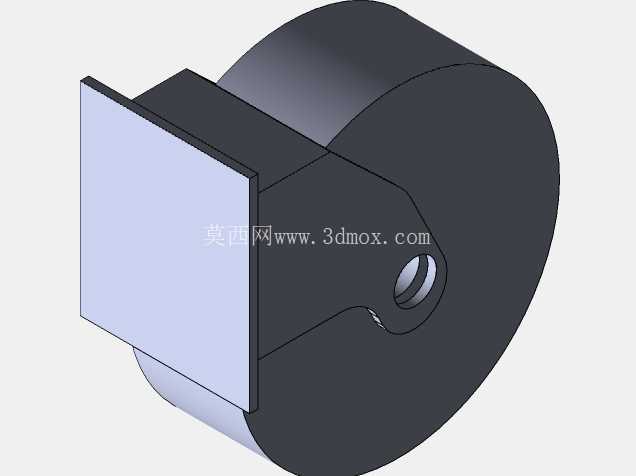

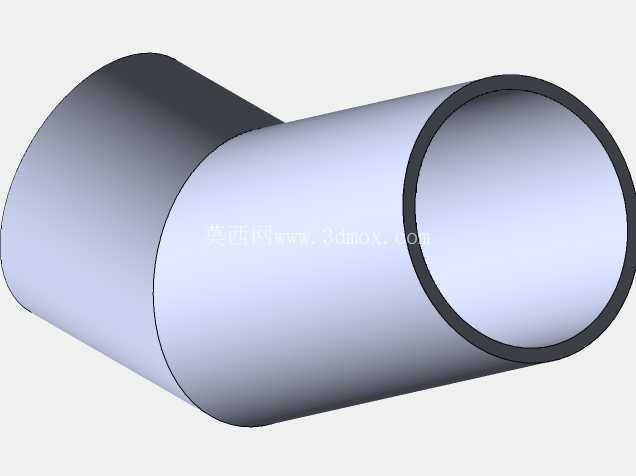

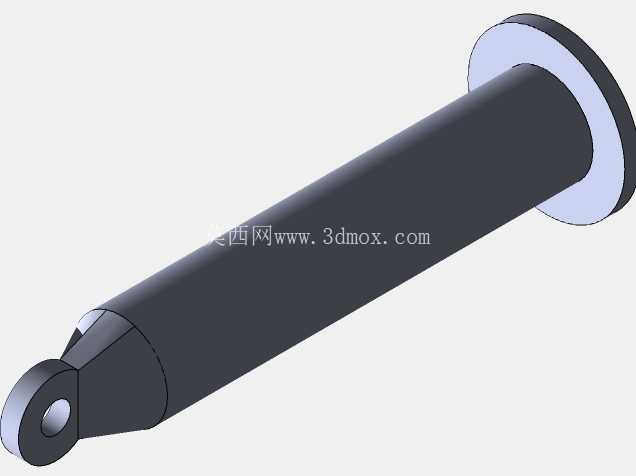

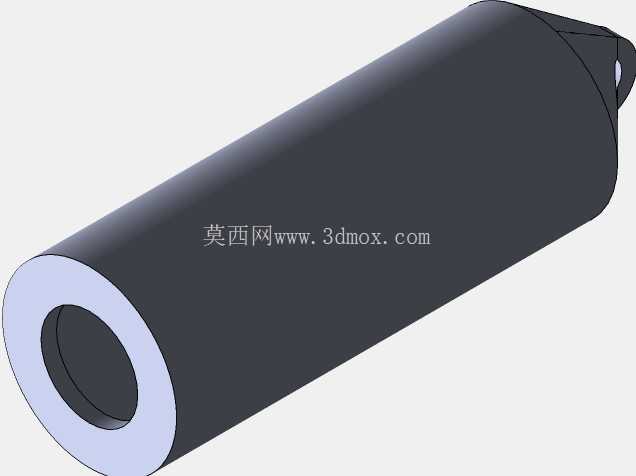

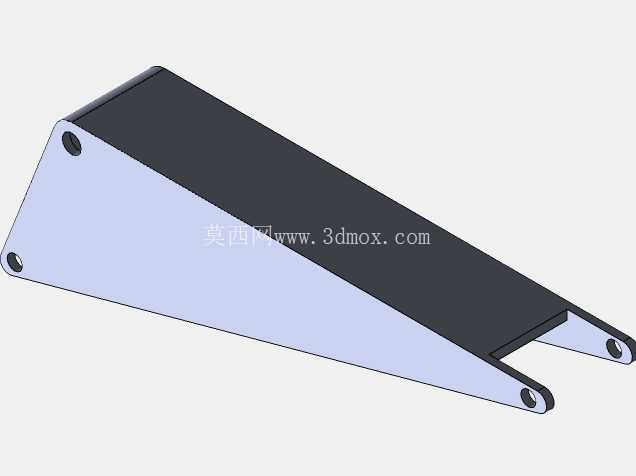

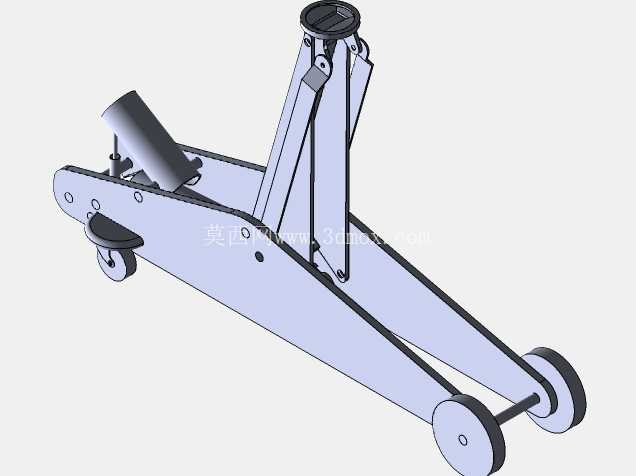

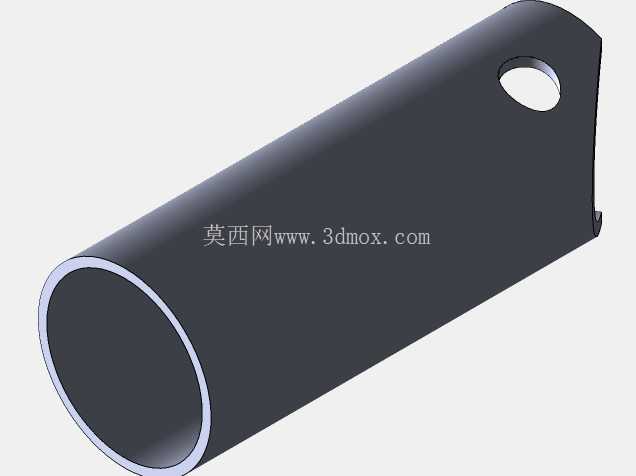

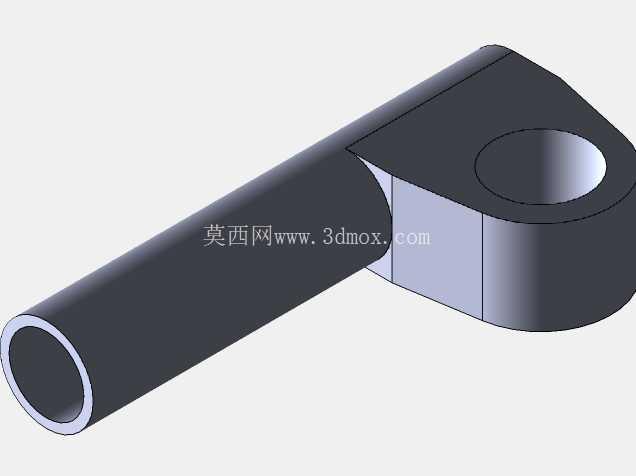

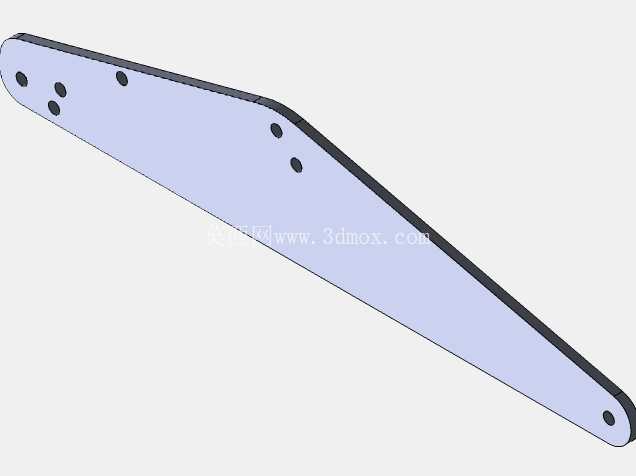

从结构设计逻辑来看，该模型完整还原了卧式液压千斤顶的核心传动链路：底部的长条形承载底盘作为整个设备的受力基座，采用低重心的狭长布局来保证顶升过程中的抗倾覆能力，底盘前端设置的万向脚轮可实现360度转向，后端同轴布置的两个定向轮承担设备移动时的主要承载，同时在顶升作业时配合底盘底面接触作业面，形成三点支撑的稳定受力结构，避免顶升过程中设备侧滑。顶升臂采用多连杆铰接的剪式放大结构，将液压柱塞的短行程输出放大为顶升托盘的大行程升降，铰接位置均采用销轴连接的设计，预留了合理的装配间隙来保证连杆转动顺畅，同时避免顶升过程中出现卡滞问题。液压动力单元布置在底盘靠近操作端的位置，集成了柱塞泵、泄压阀、储油腔的核心结构，操作端的压杆插孔预留了标准的配合尺寸，可适配通用的压杆部件，作业人员通过往复压动压杆即可驱动柱塞泵输出高压油液，推动顶升臂缓慢抬升，泄压阀的控制端布置在操作端侧面，旋转即可缓慢释放油压实现顶升臂的平稳回落，避免负载快速下坠带来的安全隐患。

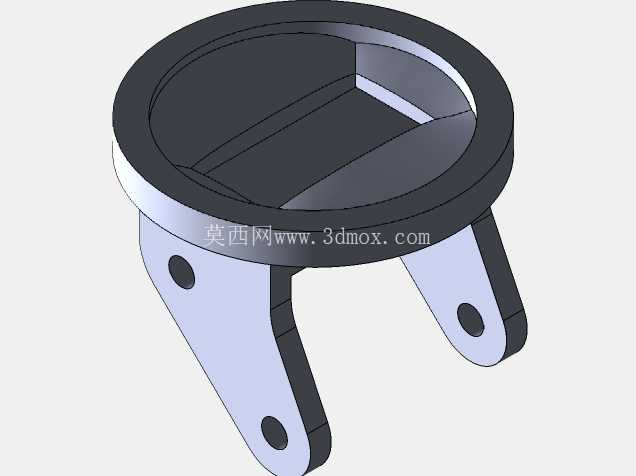

从功能特性层面，该结构的顶升托盘顶部设置了防滑齿槽结构，接触车辆底盘顶升支撑点时可增大接触摩擦力，避免顶升过程中支撑点滑移，托盘与最上端顶升臂采用铰接连接，可在顶升过程中随接触角度的变化自适应调整贴合角度，保证支撑面始终与车辆底盘支撑位完全贴合，避免局部应力集中损坏车辆底盘部件。整个顶升机构的受力路径经过优化，液压推力通过连杆传递后，所有铰接销轴的受力均控制在常规销轴材料的许用应力范围内，底盘的板材厚度、连杆的截面尺寸均按照额定顶升负载的1.5倍安全系数设计，可满足常规家用轿车、SUV、小型货运车辆的顶升需求。

从安装与尺寸边界来看，该模型的最低顶升高度适配市面多数家用车辆的底盘间隙，可深入底盘下方120mm高度的空间内完成对位，最大顶升高度可满足车辆轮胎完全离地的换胎作业需求，设备整体宽度控制在合理范围内，可在车辆两侧的狭窄空间内操作，无需额外占用过大的作业面积。液压单元的储油腔容积与顶升行程匹配，单次满油状态下可完成全行程顶升作业，无需中途补油，各铰接位置的销轴均设置了润滑脂注油孔，日常维护时可直接注入润滑脂减少转动磨损，延长设备使用寿命。

在建模过程中，所有铰接部件的配合关系均按照实际装配公差设置，连杆的转动行程经过运动仿真验证，全行程顶升过程中不存在部件干涉问题，液压柱塞的伸缩行程与顶升臂的摆动角度匹配，可直观展示整个顶升过程的运动逻辑，对于结构设计从业者而言，可直接参考该模型的连杆受力布局、支撑结构设计思路，优化小型液压顶升设备的结构方案，也可作为汽修设备教学演示的三维素材，直观展示卧式液压千斤顶的工作原理与结构组成。
