印尼电动车大赛KMLI参赛车架底盘结构

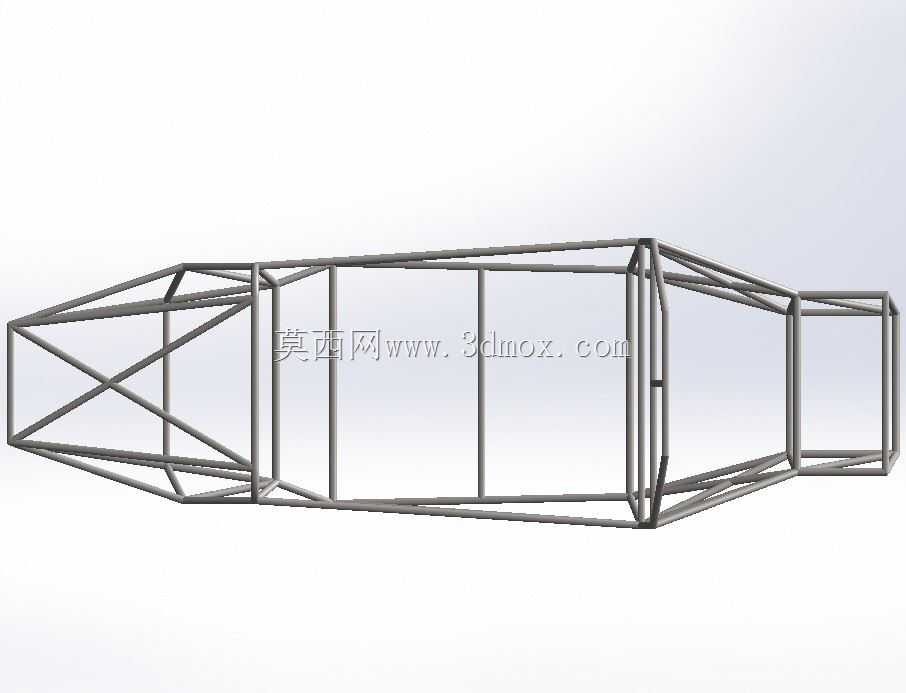

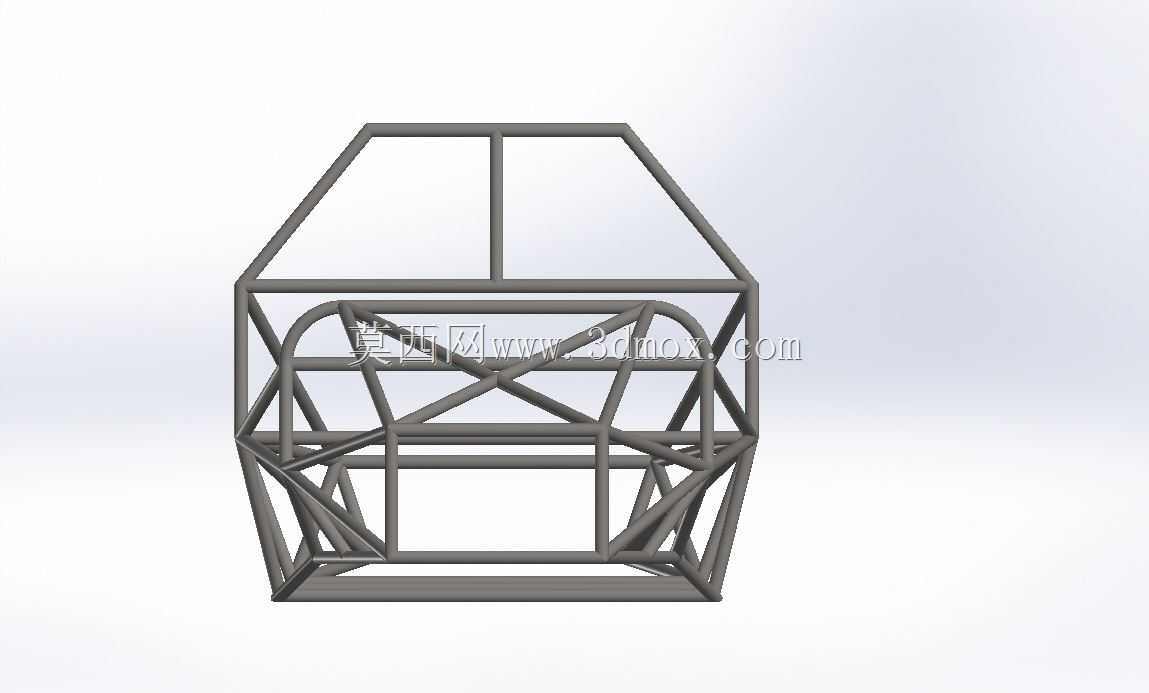

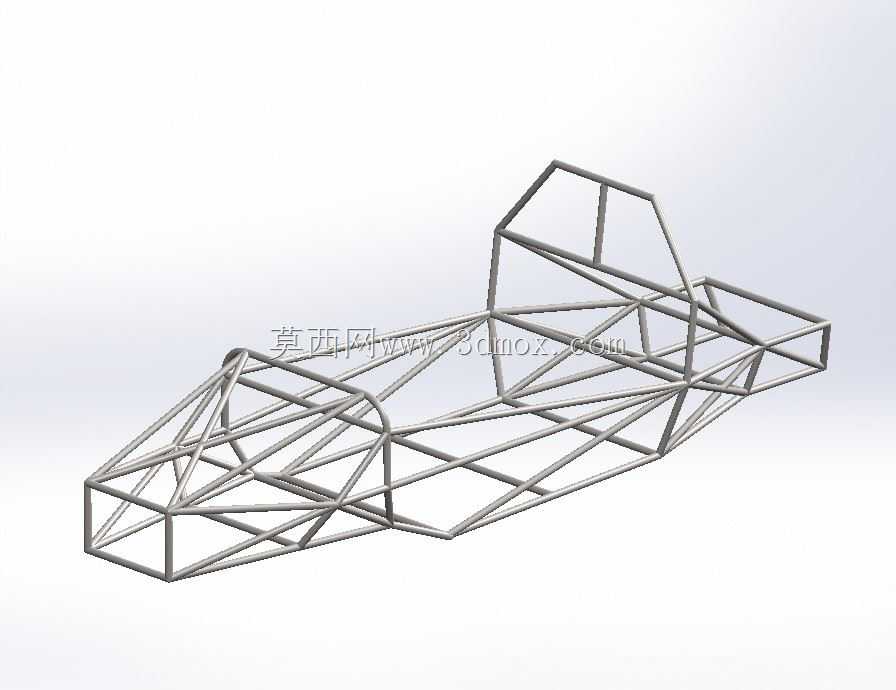

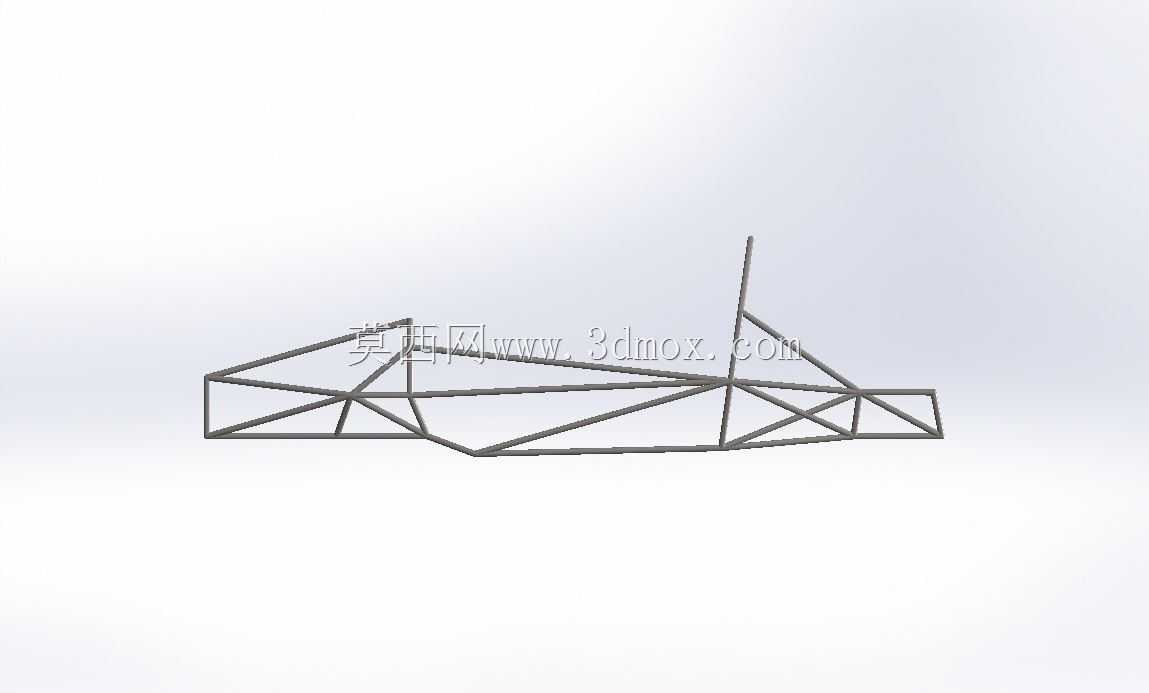

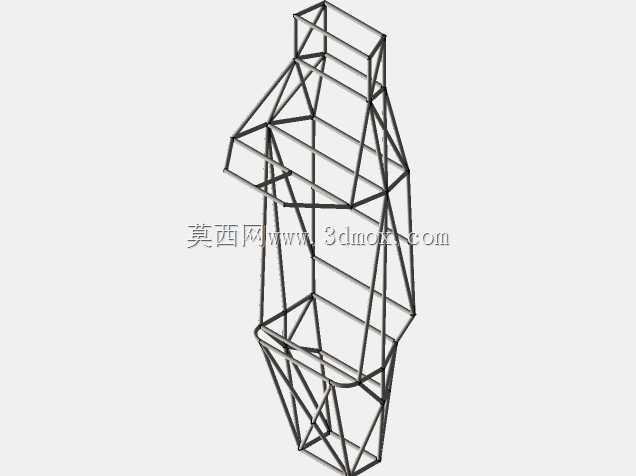

这套桁架式钢管车架结构，主要面向印尼KMLI电动车赛事的参赛车辆开发，核心作用是作为整车所有子系统的安装载体，承担行驶过程中的全部载荷传递，同时为车手提供可靠的乘坐防护空间。从实际赛事应用场景来看，这类参赛电动车需要在封闭赛道完成多圈竞速，车架需要同时兼顾轻量化、抗扭刚度以及碰撞安全性，不能照搬民用代步电动车的底盘设计逻辑。设计过程中首先确定的是车手的乘坐边界，座舱区域的钢管排布预留了符合赛事规则的车手操作空间，方向盘安装位、踏板组安装平面、座椅固定点都在桁架节点位置做了加强，避免激烈驾驶时安装点出现应力集中导致的变形。车架前部的桁架结构预留了前悬、转向机构以及电池组前置舱的安装空间，前部的斜向钢管排布采用了三角形稳定结构，在发生正面碰撞时可以通过钢管的渐进溃缩吸收冲击能量，避免冲击力直接传递到座舱区域。中部的主纵梁采用了连续通长的钢管设计，从车头防撞结构一直延伸到后悬安装点，保证整车纵向的弯曲刚度，侧边防撞结构采用了双层横向钢管设计，应对赛事中可能出现的侧面剐蹭与碰撞。后部的桁架结构专门针对后置电机、后减速器以及后悬安装做了节点加强，后悬的摆臂安装点都设计了加厚的连接片焊接位置，保证动力输出与路面冲击传递时的结构强度。从安装边界来看，车架整体的宽度控制在赛事要求的轮距范围内，前部的安装点间距适配常见的双叉臂前悬结构，后部的电机安装位预留了足够的散热间隙，电池舱的空间可以根据参赛队伍的电池组尺寸做局部微调，不需要改动主桁架的受力结构。整个车架全部采用圆形钢管焊接成型，所有的连接节点都处于桁架的受力交汇点，尽可能减少无支撑的悬空钢管段，在保证整体抗扭刚度满足赛道激烈驾驶需求的前提下，通过优化钢管的排布路径去掉非受力区域的冗余管材，把整体重量控制在赛事规则允许的下限范围内。实际装车过程中，车架的底部预留了电池组、高压线束的固定孔位，座舱后方的空间可以布置整车控制器与高压配电单元，所有的安装平面都做了水平度预留，不需要参赛队伍再对主车架做大规模的切割修改，只需要根据自身选用的零部件做局部的安装支架焊接即可完成整车的基础装配。
