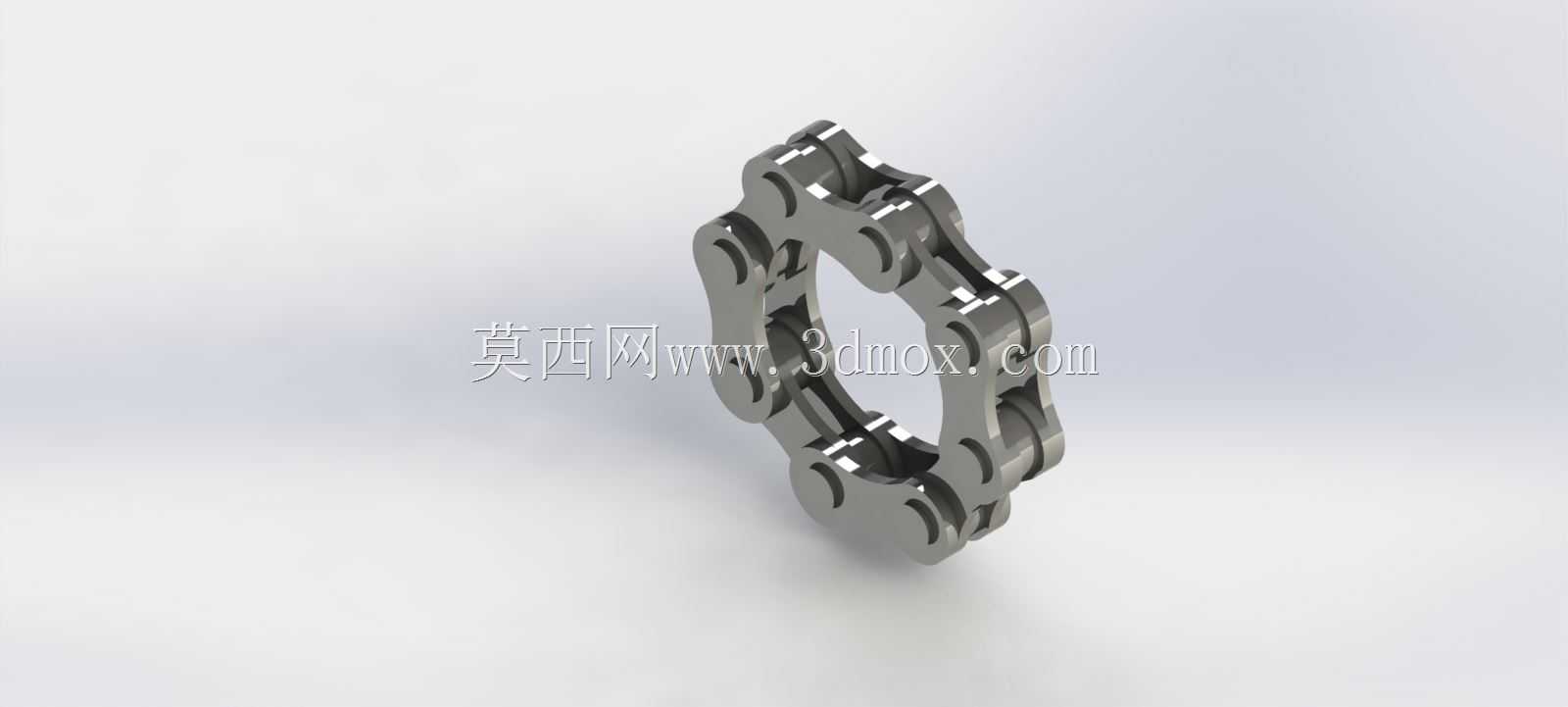

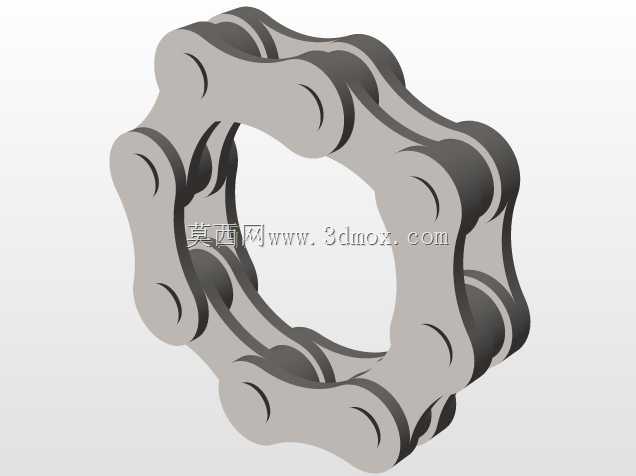

环形闭合式金属传动链节结构设计

　　这类环形闭合链节结构，常应用在小载荷循环传动、柔性限位牵引以及特殊工装的环形导向场景中，和常规开式输送链不同，闭合式的圆链结构没有首尾接驳的薄弱销轴位置，整体受力更均匀，在需要周向循环牵引、小空间内做环形传动的工位上，能避免接驳位置卡滞、销轴脱出的常见故障。从结构设计逻辑来看，整个链环由多组标准外链节与内链节依次铰接围合而成，每一组链节的铰接孔都做了同轴度公差约束，相邻链节的铰接间隙控制在合理范围，既保证整环转动时的灵活性，又不会因为间隙过大出现传动晃动、跳齿的问题。链节的板件轮廓做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受循环交变载荷的时候，能有效降低板件边缘的应力集中系数，延长构件的疲劳使用寿命。

　　铰接位置的销轴与链板采用过盈配合压装，销轴两端做了铆边处理，避免传动过程中销轴轴向窜动脱出，和常规开式链条的销轴止退方式相比，这种整环压装铆接的结构不需要额外加装卡簧，减少了零散小零件在高速循环传动中脱落的风险。从安装边界来看，整环的内孔直径、外圆直径以及链节宽度都有明确的尺寸约束，安装时需要匹配对应槽宽的导向链轮，链轮的齿距要和单节链节的孔间距完全契合，啮合时齿面要和链节的铰接位置精准对位，避免出现咬链、卡滞的问题。在实际设备应用中，这类环形链常被用在小型循环输送工位、环形回转牵引机构、以及部分需要柔性环形传动的轻工设备上，相比皮带传动，金属链节的传动精度更高，不会出现打滑丢转的问题，相比齿轮传动，

　　它的传动距离可以通过调整链节数量灵活适配，不需要严格控制中心距尺寸，对安装空间的适配性更强。设计过程中需要重点关注每一组链节的铰接阻力一致性，若单节链节铰接过紧，会导致整环传动时阻力不均，出现周期性的卡顿，若铰接间隙过大，整环传动时会出现明显的多边形效应，增大传动过程中的振动与噪音。链节的板件厚度根据额定载荷做匹配，小载荷场景下可以适当减薄板厚降低整体重量，大载荷牵引场景则需要加厚链板、增大销轴直径，提升整体的抗拉强度。整环闭合的结构形式，也让它在做环形回转运动时不需要额外设置张紧机构，依靠自身的尺寸精度就能保持合适的张紧度，减少了设备的维护调整环节，适合在长期连续运行的工位上使用。
