摩托车轻量化后摇臂支撑连接结构

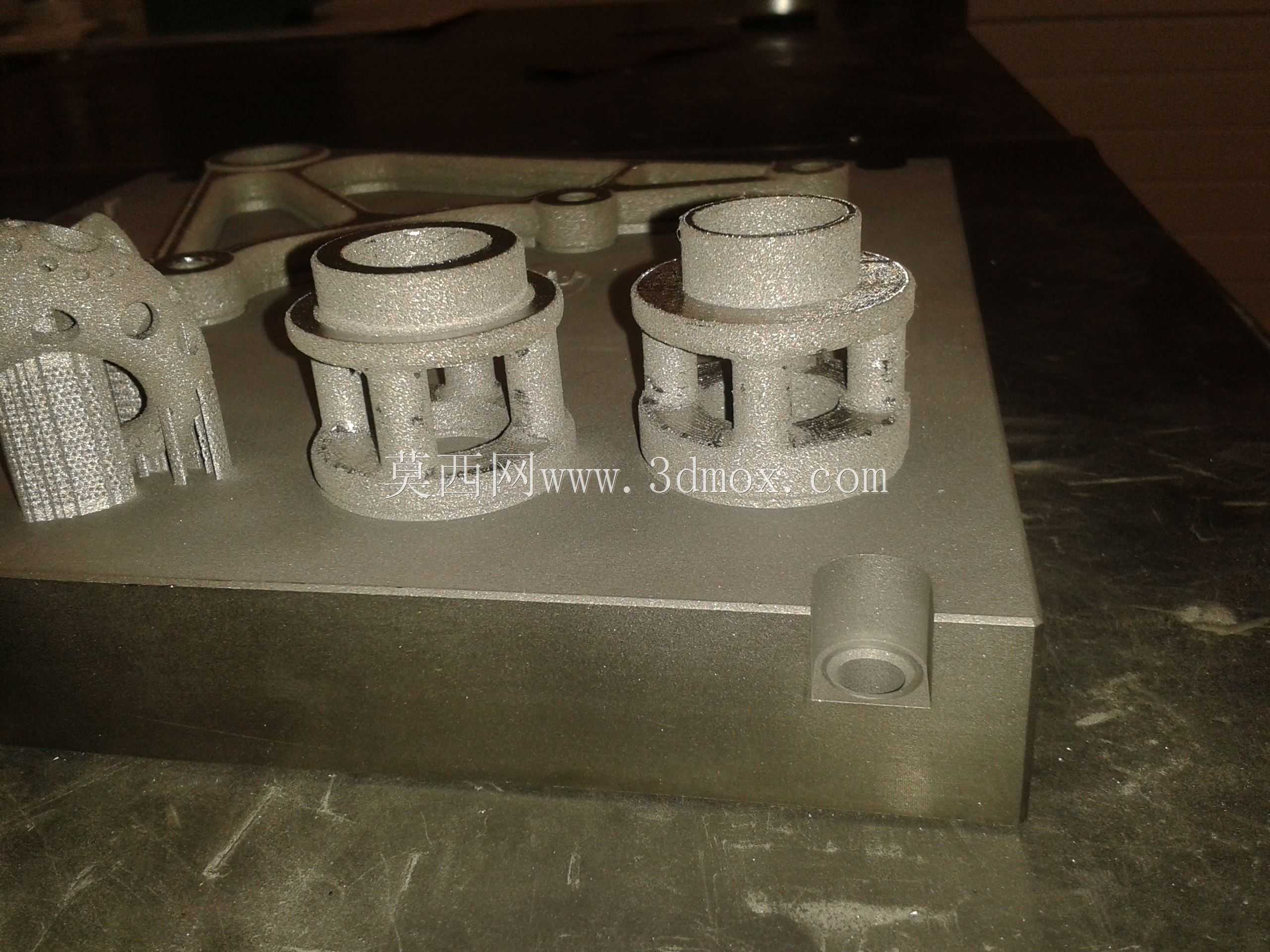

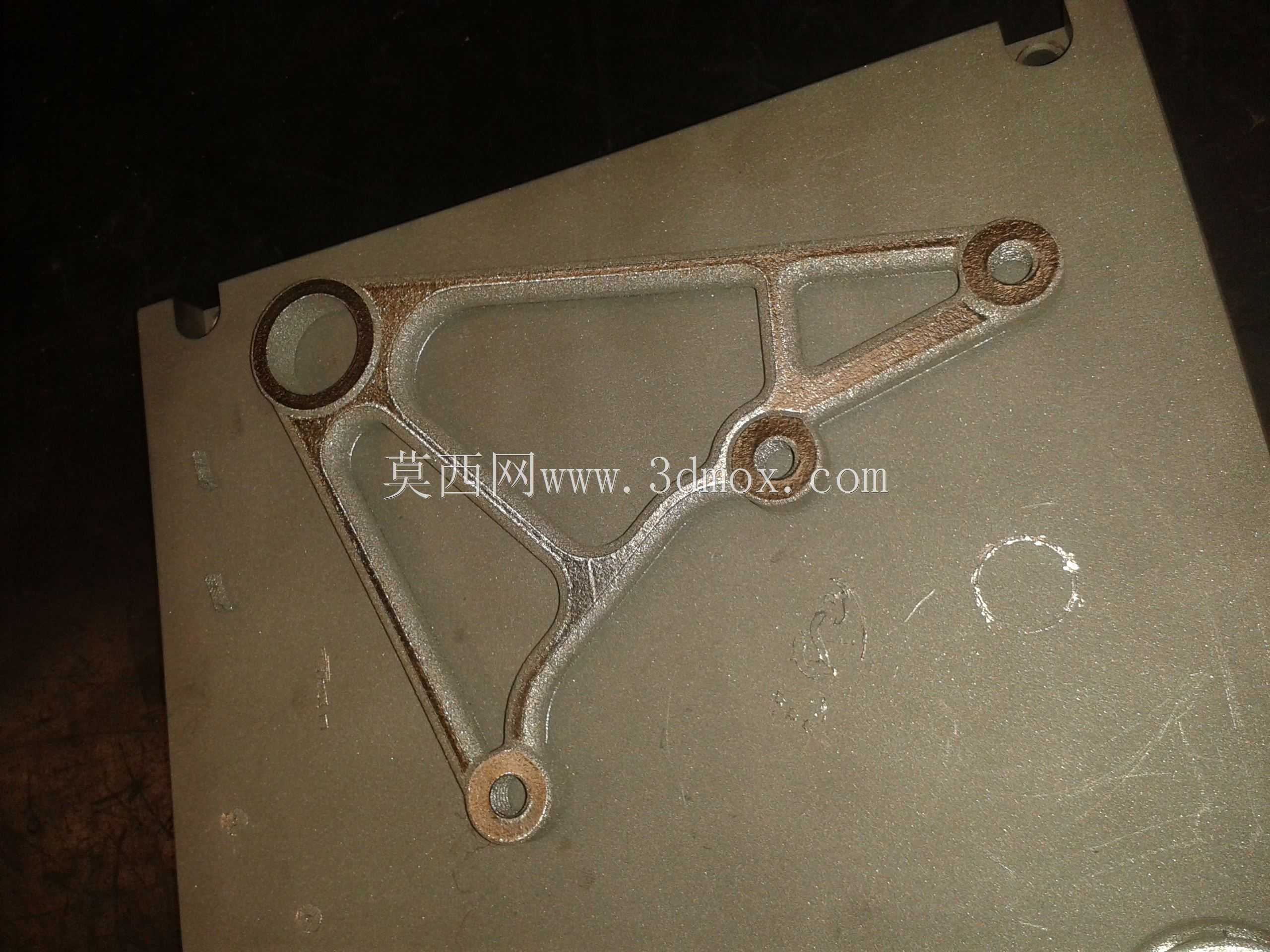

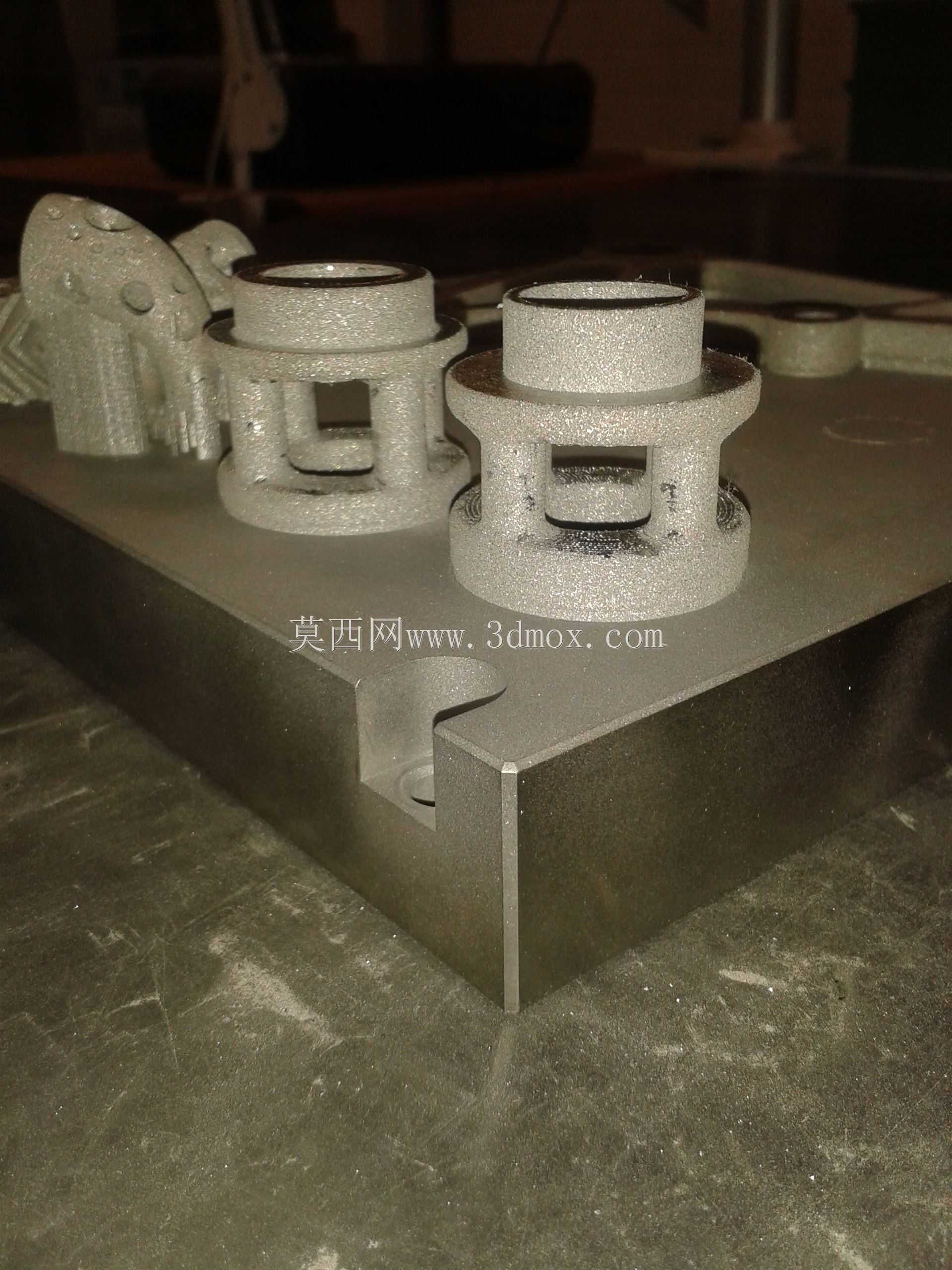

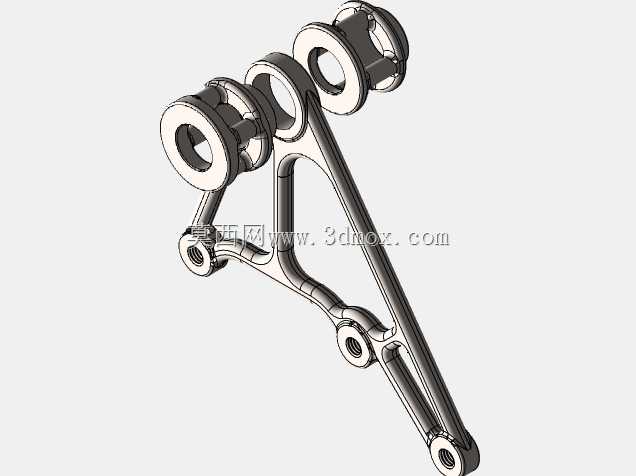

该结构件为大排量机车后轮悬挂系统的核心承载连接部件，主要承担后轮载荷传递、悬挂系统铰接定位的核心作用，适配大排量运动型机车的后悬挂布局，在日常行驶、弯道侧倾、急加速制动等工况下，需同时承受纵向冲击载荷、侧向扭转力矩以及动力输出带来的交变应力，是保障机车行驶稳定性与操控响应精度的关键结构件。从结构设计逻辑来看，该部件采用拓扑优化思路完成构型设计，在保证各铰接点位置精度、连接刚度满足设计要求的前提下，去除了非承载区域的冗余材料，整体采用镂空式桁架构型，主承力筋条沿应力传递路径连续布置，既避免了应力集中导致的结构失效风险，也最大程度降低了部件自身重量，对降低整车簧下质量、提升悬挂响应速度有明显帮助。部件上共设置多处铰接安装位，其中上端三处同轴铰接孔用于与后悬挂摇臂主体、减震器下安装点进行铰接配合，孔位预设了轴承安装台阶面，可直接适配标准规格的滚针轴承与衬套，保证铰接转动的顺滑度与长期使用的耐磨性能；下端两处铰接孔分别用于连接后轮轴固定座与下摇臂连杆，各孔位的同轴度、孔间距公差均按照机车零部件的高精度加工要求设定，安装后可保证后轮定位参数符合设计值，避免出现行驶跑偏、轮胎偏磨等问题。从安装边界来看，该部件的整体外轮廓完全适配对应车型的后摇臂内部安装空间，不会与后轮、链条传动组件、后刹车卡钳等周边部件发生运动干涉，各安装面均预留了标准紧固件的操作空间，装配时可直接通过标准螺栓完成与周边组件的紧固连接，无需额外进行适配性加工。部件的主承力截面采用变厚度设计，在应力集中的铰接孔周边做了局部加厚与圆角过渡处理，可有效分散交变载荷带来的应力峰值，提升部件的疲劳寿命，适配机车长期复杂工况下的使用需求。这类经过拓扑优化的轻量化承载结构，目前在高性能机车、改装机车领域应用广泛，相比传统等厚度铸造或铣削的同功能部件，在刚度、强度达标的前提下重量可降低百分之三十以上，同时一体化的构型也减少了装配环节的零件数量，降低了装配误差带来的性能影响。
