经典菱形管材自行车车架结构设计

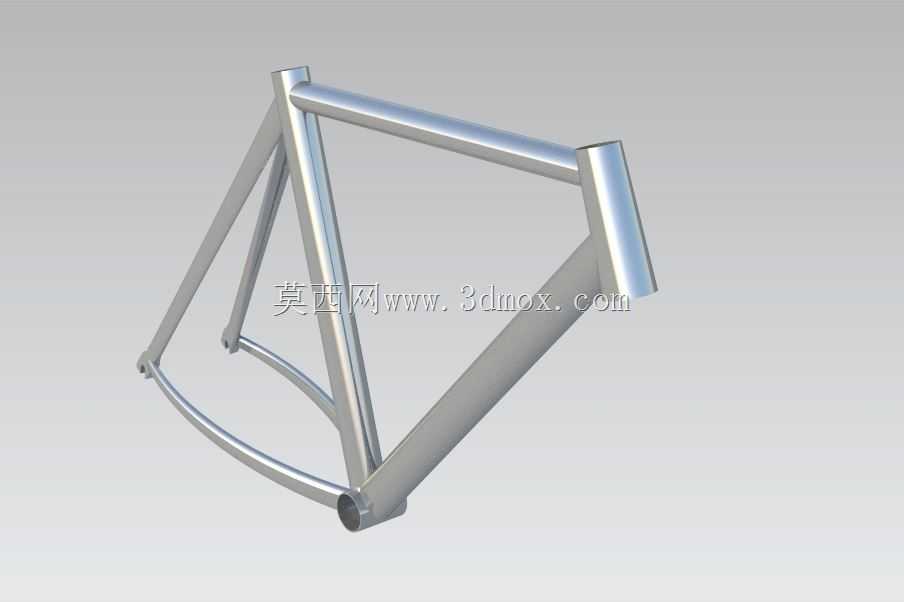

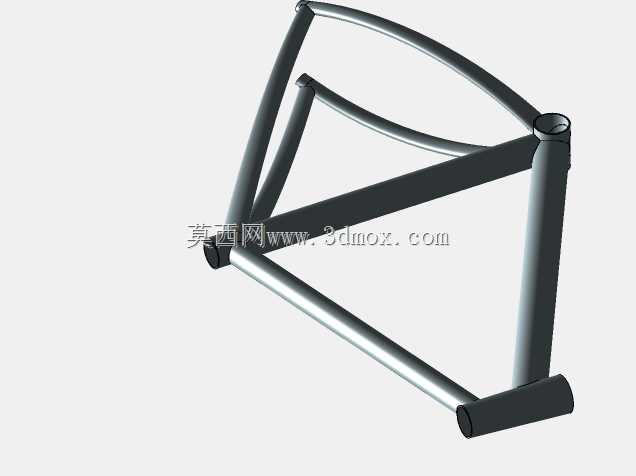

日常通勤、运动骑行场景下的自行车，车架是承担全部载荷的核心承载部件，这款经典菱形结构的金属管材车架，是民用通勤自行车、入门固定齿轮自行车最常用的车架构型，适配城市铺装路面的日常骑行需求，也可作为短途休闲骑行的承载基体。从结构受力逻辑来看，这款车架采用等径圆管拼接的经典三角构型，上管、下管、座管、后下叉、后上叉共同组成闭合的受力框架，骑行过程中骑手的体重载荷通过座管传递到车架主体，踩踏产生的驱动力通过五通位置传递到后轮安装位，前轮受到的路面冲击通过头管位置传递到整个车架分散应力，相比异形管车架，等径圆管的焊接工艺门槛更低，批量生产时的品控稳定性更好，后期维护更换配件的适配性也更强。设计过程中优先考虑了安装边界的通用性，头管位置预留标准口径的前叉安装位，适配常规26寸、700C轮组的前叉装配尺寸，五通位置采用通用的螺纹安装规格，可适配市面绝大多数方孔、花键中轴组件，后叉开档尺寸匹配常规单速、变速后轮花鼓的安装宽度，座管口径采用通用规格，可适配不同长度、不同偏移量的座管组件，满足不同身高骑手的座高调节需求，后下叉位置预留了挡泥板、货架的安装孔位，可根据使用场景加装通勤附属配件。从结构特性来看，管材拼接处的焊缝位置做了平滑过渡处理，避免应力集中导致的管材开裂，下管作为主要的受力传力部件，采用了相对更厚的管壁规格，应对颠簸路面的冲击载荷，后三角的结构设计兼顾了侧向刚性与骑行滤震性，高速过弯时后三角不会产生多余的形变，保证踩踏力的传递效率，铺装路面的小幅颠簸可以通过管材的微小形变过滤一部分，提升长时间骑行的舒适度。这款车架的结构设计没有采用复杂的异形管、一体成型工艺，整体结构简单可靠，生产加工难度低，维修替换成本低，非常适合民用通勤自行车、入门休闲自行车的批量装配使用，也可作为自行车结构教学、建模练习的典型参考案例，帮助结构设计从业者理解管材类桁架结构的受力逻辑与安装匹配设计思路。
