单缸风冷式发动机缸体结构设计方案

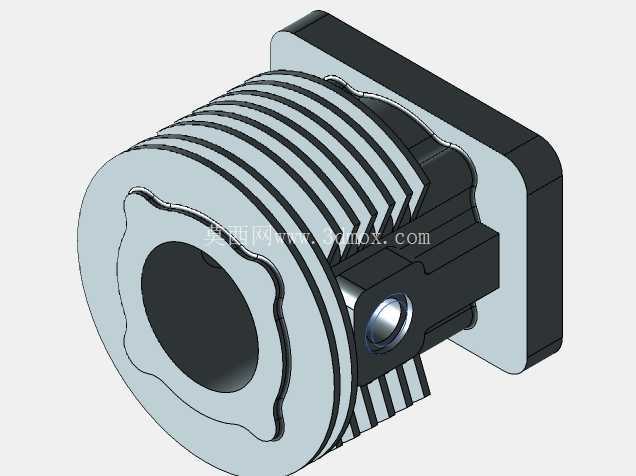

　　在小型通用动力、园林机械、微型代步设备的动力单元开发中，缸体作为内燃机的核心承载构件，其结构合理性直接决定整机的散热效率、装配精度与运行寿命。这款风冷式单缸缸体的设计，完全围绕小排量动力的紧凑化安装需求展开，没有冗余的外置结构，所有造型特征都服务于功能实现。从安装边界来看，底部采用一体化方形安装法兰，法兰面预留的螺栓孔位完全匹配通用小型动力的曲轴箱定位标准，安装时无需额外制作转接板，直接贴合曲轴箱上平面即可完成定位，法兰面的平面度公差控制在0.02mm以内，避免密封垫压合不均导致的机油渗漏问题。上部的缸筒区域采用等壁厚设计，壁厚取值兼顾了活塞往复运动的导向刚性与热传导效率，不会出现局部过厚导致的散热滞后、热变形不均，也不会因壁厚不足出现活塞运行卡滞的问题。

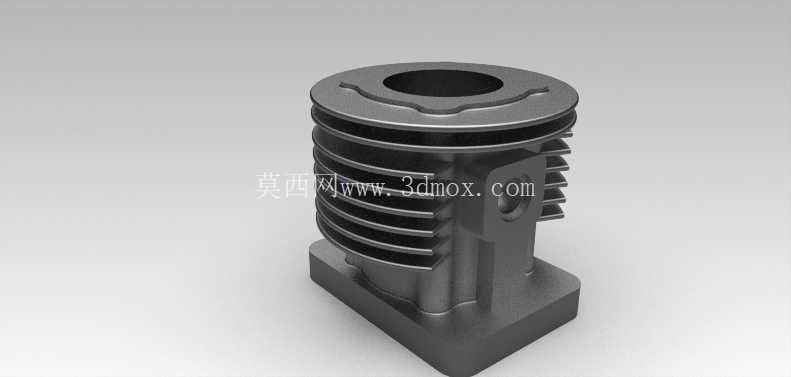

　　散热结构是这款缸体设计的核心考量，外圆周均匀分布的水平散热鳍片，鳍片的厚度、间距与伸出长度都经过热负荷校核：鳍片厚度从根部到端部做渐变收窄，既保证根部与缸筒的热传导面积，又避免端部过厚造成的材料浪费；鳍片间距预留了足够的气流通过空间，即使设备运行时附带的冷却风扇风压较低，也能让气流顺利穿过鳍片间隙，带走缸筒燃烧产生的热量，不会出现局部热堆积。缸体侧部的凸台结构是为配气机构、火花塞安装预留的定位座，凸台与缸筒主体采用一体化铸造成型，安装孔的位置度公差严格匹配配气组件的装配要求，避免后期装配出现干涉，同时凸台内部的加强筋结构直接延伸到底部安装法兰，将火花塞点火、配气机构往复运动产生的局部载荷直接传导到整机安装基座，减少局部应力集中导致的缸体开裂风险。

　　从实际应用场景来看，这类缸体主要适配排量在50cc到125cc之间的单缸四冲程或二冲程汽油机，可直接用于小型发电机、割草机、微型耕耘机、迷你越野摩托等设备的动力单元。设计过程中充分考虑了铸造工艺的可行性，所有转角位置都做了适配砂型铸造的圆角过渡，没有尖锐的直角结构，既减少铸造时的应力集中，也降低了清砂工序的加工难度；缸筒内壁预留了0.3mm的珩磨加工余量，后期加工后可达到活塞配合所需的表面粗糙度与尺寸精度，保证活塞环的密封效果。上部的缸头定位面做了环形密封槽设计，装配时嵌入耐高温密封胶圈即可实现燃烧室的密封，无需额外涂抹密封胶，提升装配效率的同时也避免了密封胶残渣进入缸筒造成的异常磨损。

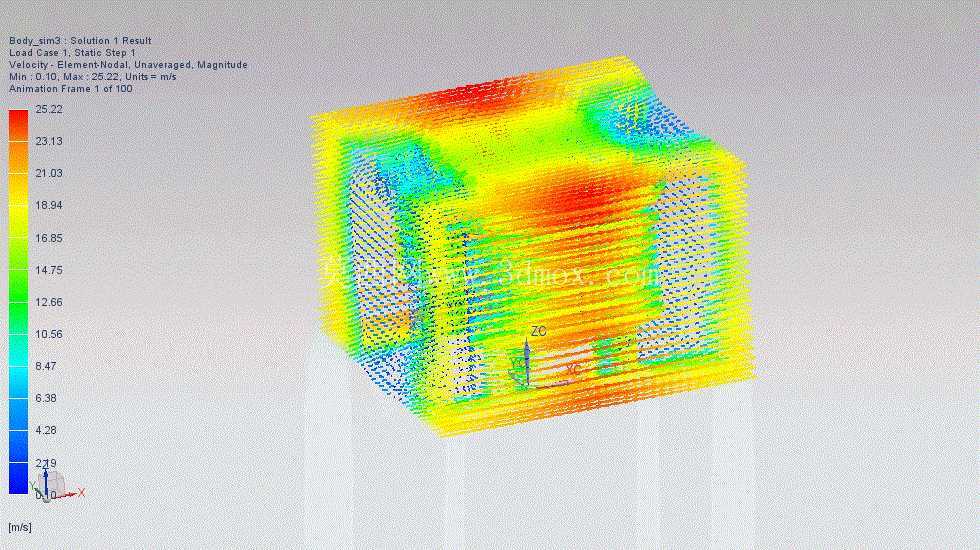

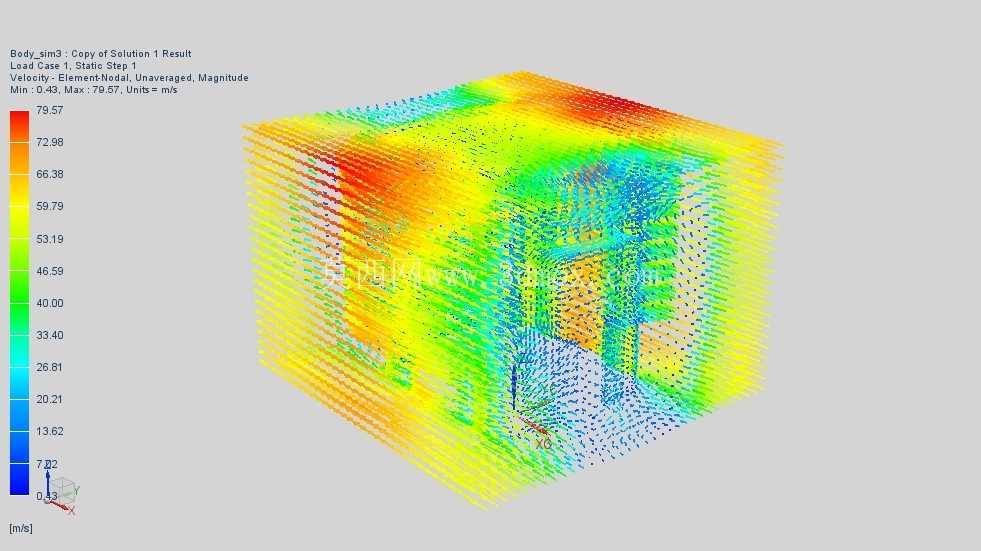

　　不同于水冷缸体需要设计复杂的水套结构，这款风冷缸体的整体结构更加紧凑，整体重量比同排量水冷缸体低30%左右，非常适合对动力单元重量有严格要求的便携类设备。在气流组织上，散热鳍片的排布方向与小型动力冷却风扇的出风方向完全平行，气流从飞轮侧吹出后可直接顺着鳍片间隙流向缸体尾部，不需要额外设置导流罩就能实现较好的散热效果，在满负荷连续运行工况下，缸体表面温度可稳定控制在材料允许的工作范围内，不会出现过热导致的动力衰减。缸体下部的回油通道与曲轴箱内腔直接连通，活塞润滑后的机油可顺着缸壁回流到曲轴箱，不会出现机油滞留导致的积碳问题。所有安装孔位的深度都经过严格校核，螺栓拧紧后不会出现顶到缸筒内壁的问题，装配容错率更高，适合批量生产线上的快速装配作业。
