工业离心式鼓风机结构三维设计

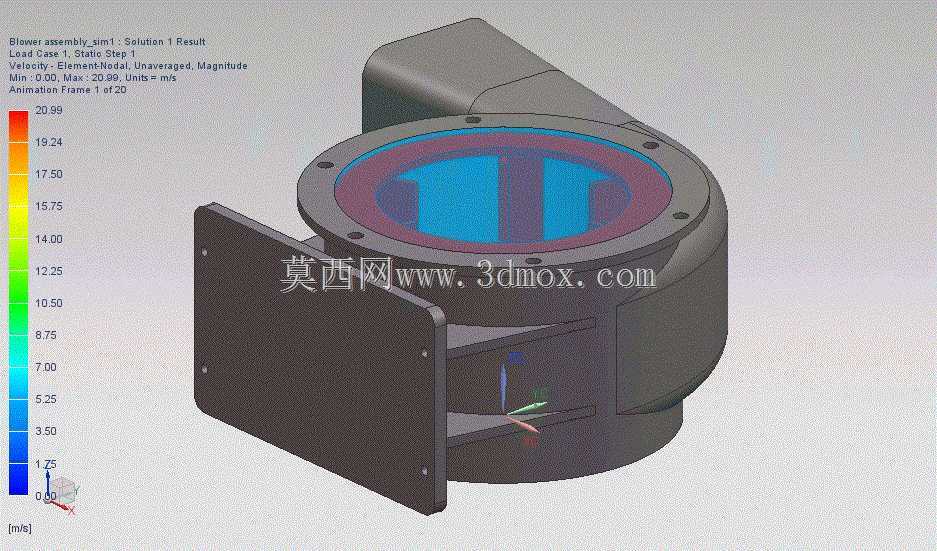

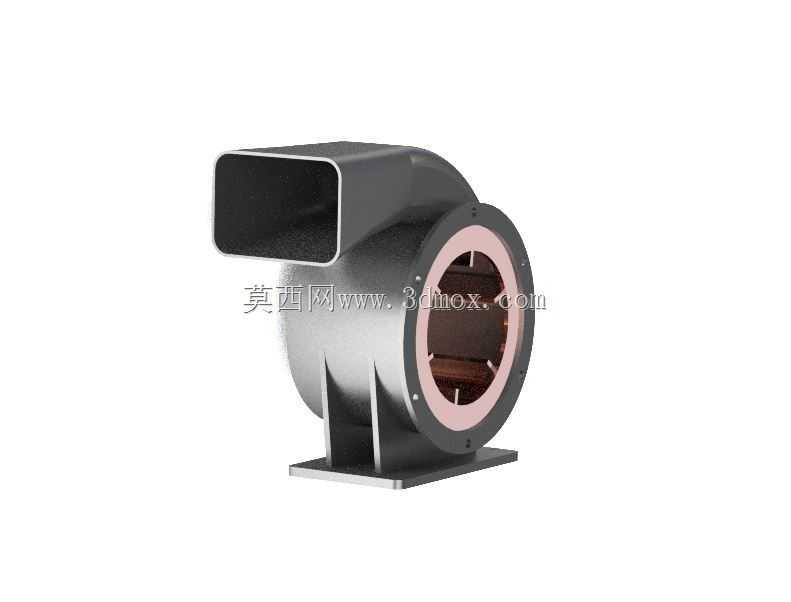

　　这款离心式鼓风机的结构设计，核心围绕工业场景下的低压送风需求展开，在车间通风换气、设备散热送风、小型除尘系统配套、生产工序风送供料等场景中都有广泛适配空间。从结构布局来看，模型采用经典的前向多翼离心叶轮搭配蜗壳流道设计，进风口设置在蜗壳侧端的法兰端面，可直接对接圆形通风管道，出风口为矩形截面结构，能够适配常规矩形通风管路的连接需求，安装时可通过底部的一体式安装支座完成设备固定，支座预留的螺栓安装孔位可匹配常规工业安装的螺栓规格，安装边界充分考虑了现场管路对接的操作空间，侧端法兰的螺栓孔采用均布设计，可适配不同角度的管路对接需求，降低现场安装的调整难度。

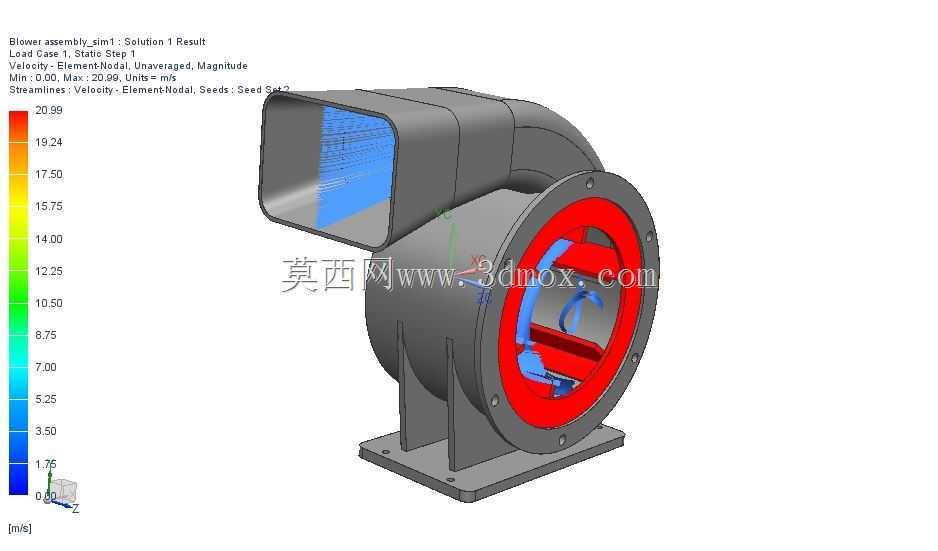

　　设计过程中重点优化了蜗壳的型线曲率，让气流从叶轮进入蜗壳流道时的动能向压力能转换过程更平缓，减少流道内的涡流损耗，同时叶轮与进风口的配合间隙做了合理控制，既避免运转过程中出现动静部件碰擦，也能减少间隙处的气流回流损失，提升设备的运行效率。设备的支座采用弯折钣金加加强筋的结构形式，在保证支撑强度的前提下尽可能降低整体重量，支座的安装平面与蜗壳主体的垂直度做了严格控制，避免安装后设备出现倾斜导致的运转振动问题。侧端的法兰结构既承担进风口的管路连接功能，也可作为电机端的安装定位基准，叶轮直接与驱动电机输出轴连接，省去了中间传动结构，让整体结构更紧凑，减少传动环节的能量损耗。

　　出风口的矩形截面做了圆弧过渡处理，避免气流在转角处出现流速突变产生的气动噪音，出风口边缘预留的法兰边可直接对接软连接或硬质风管，适配不同现场的安装条件。从结构细节来看，蜗壳的板材拼接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时也能减少流道内的气流阻力，叶轮的叶片采用等距排布设计，做了动平衡适配的结构预留，可满足常规转速下的运转平稳性要求。
