NBA波士顿凯尔特人队徽立体标识造型

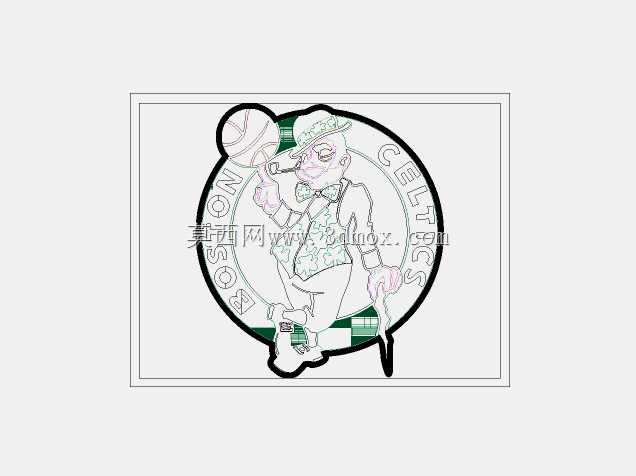

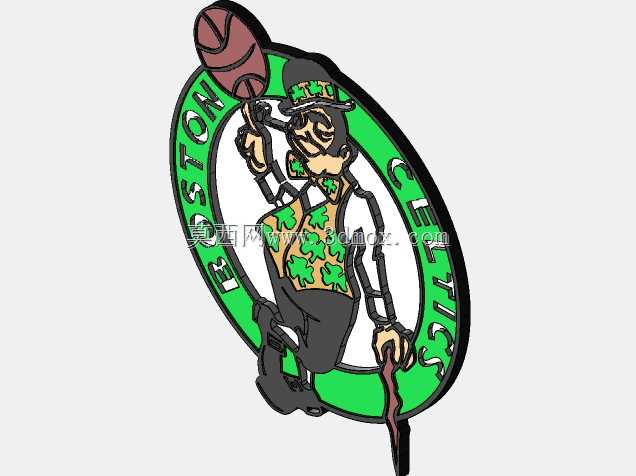

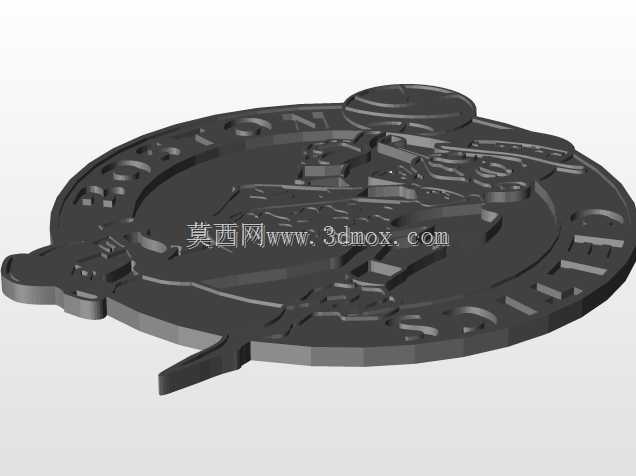

该立体标识造型主要面向体育文创周边制作、商业空间装饰、球迷周边衍生产品开发场景，可直接用于亚克力切割、金属蚀刻、3D打印打样、注塑开模前的结构验证环节，适配桌面摆件、墙面装饰、赛事活动纪念牌等多类实体产品的生产前置需求。设计过程中优先还原标识的视觉识别特征，整体采用椭圆环形外框作为主体承载结构，外框边缘做等宽凸起处理，保证后续加工时的结构强度，避免薄壁位置在冲压或激光切割过程中出现变形断裂问题。环形内侧的卡通人物造型做了分层结构处理，人物的服饰纹理、手持篮球与拐杖的细节都做了0.8mm的凸起高度差，既保证视觉上的层次感，又控制整体厚度在12mm以内，适配常规装饰件的安装空间边界，不会因为厚度过大导致安装时突出墙面过多影响美观。设计时特意将所有尖锐转角做了R0.5mm的圆角过渡，一方面避免加工过程中出现应力集中导致的边角崩裂，另一方面也能满足日常使用的安全要求，防止尖锐边角划伤使用者。标识的背面预留了2个直径3mm的沉头安装孔，孔位中心距根据整体椭圆尺寸做对称分布，可直接适配自攻螺丝安装或者背胶粘贴两种固定方式，无需二次打孔修改结构。环形外圈的文字笔画做了等宽处理，所有笔画宽度不小于2mm，保证激光雕刻或者蚀刻加工时不会出现笔画断连的问题，文字与环形外框的连接位置做了加强筋过渡，避免细小笔画在搬运安装过程中出现弯折脱落。人物服饰上的三叶草图案采用凹陷填充结构，后续加工时可直接做填色处理，无需额外粘贴饰件，提升产品的一体性。整体造型的拔模斜度统一设置为1.5度，适配注塑、压铸等批量生产工艺的脱模需求，不需要后期额外修改模型结构。模型的所有曲面都做了连续性检查，没有破面、重叠面等问题，可直接导入各类加工编程软件生成刀路，减少建模人员的后期修复工作量。针对不同加工场景，模型的分层结构可单独导出，比如仅需要平面切割版本时可隐藏凸起的细节层，直接导出外轮廓与文字的平面曲线，适配激光切割、水刀切割等二维加工场景，不需要重新绘制轮廓线。
