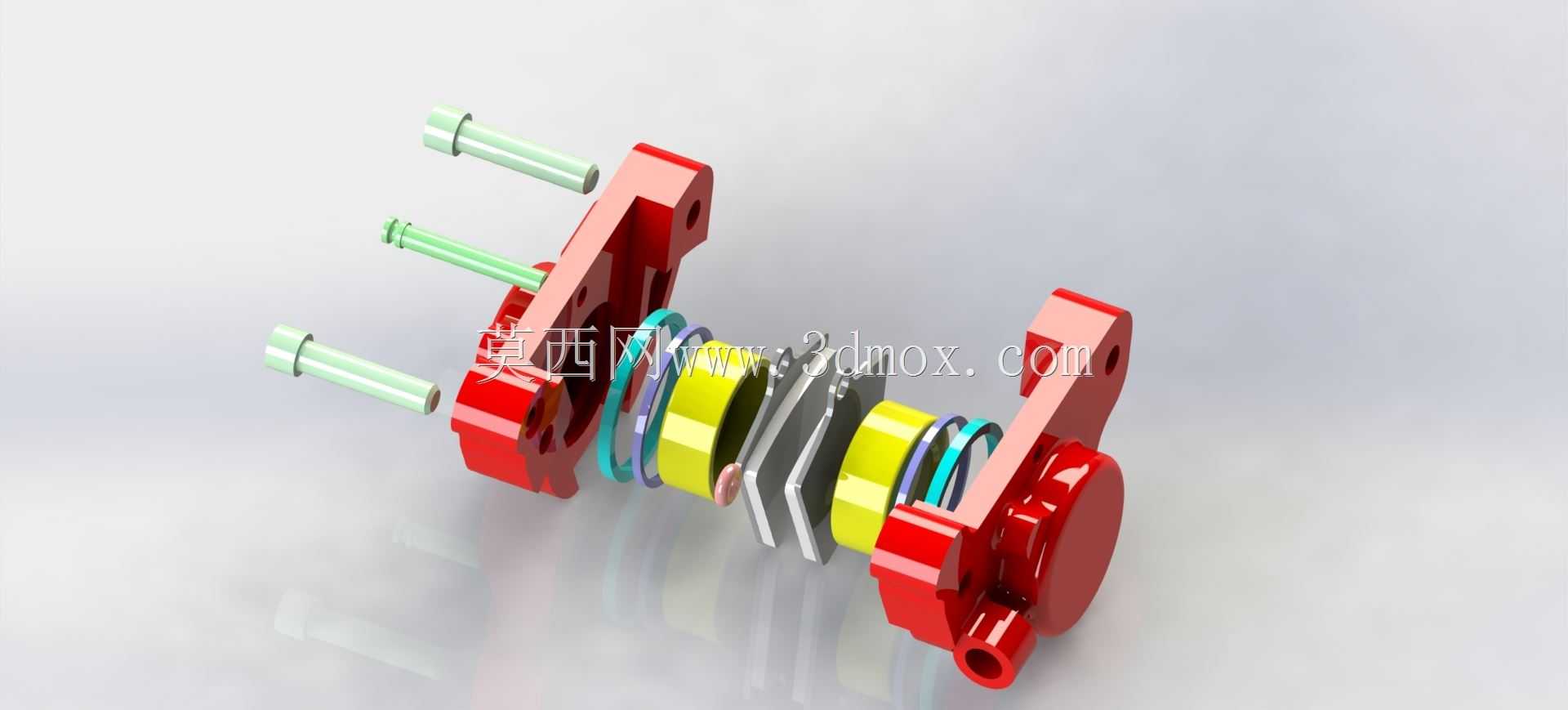

汽车盘式固定制动卡钳装配结构

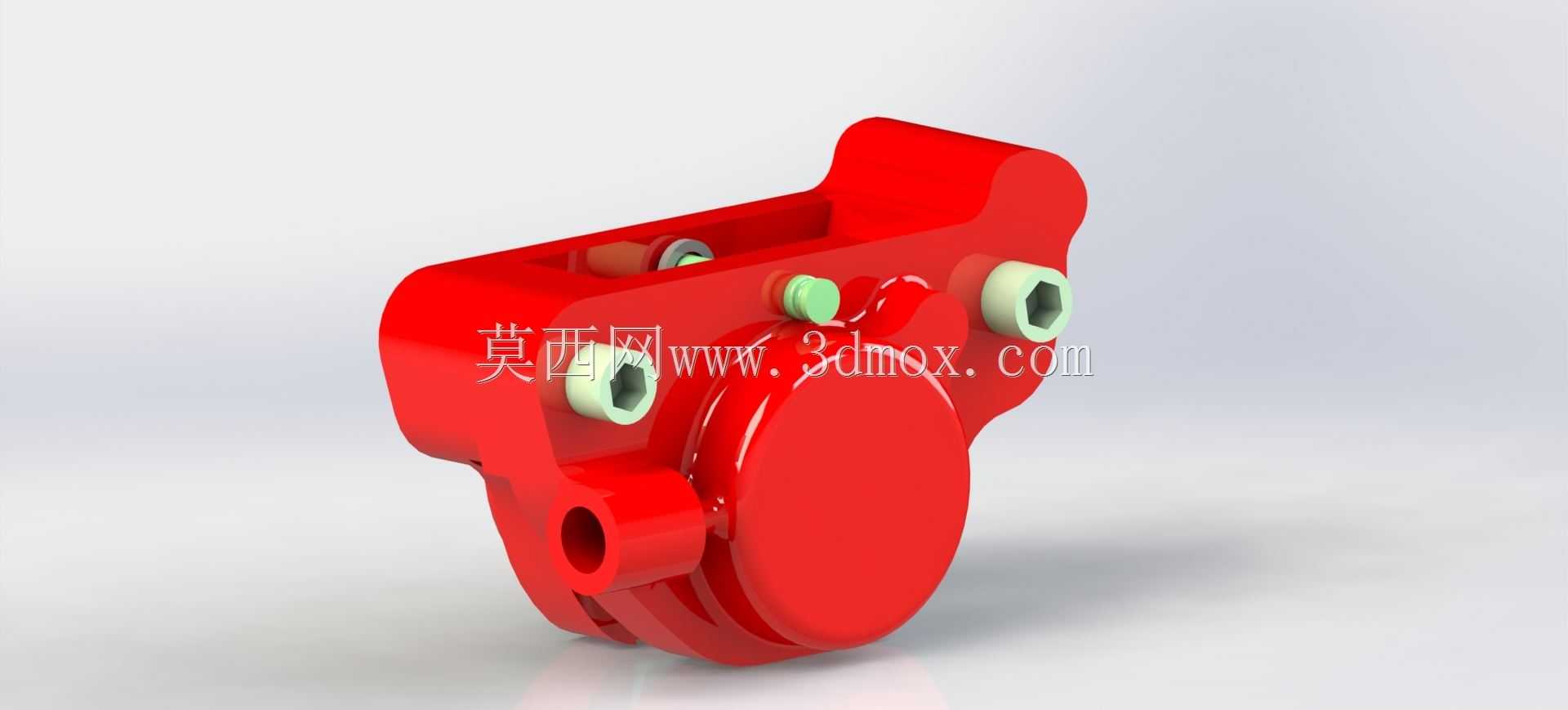

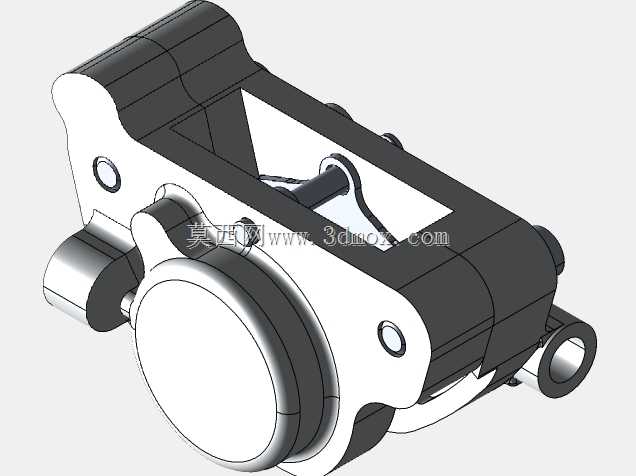

　　该款固定卡钳多用于乘用车前轮盘式制动系统，在整车制动回路中承担核心执行功能，当制动管路传递来液压压力时，卡钳内部两侧活塞会同步推动摩擦片压紧制动盘，通过摩擦力实现车轮转速的控制，相比浮动卡钳，固定卡钳的两侧活塞对称布置，制动时制动力分配更均匀，高速制动时的踏板脚感更线性，频繁制动工况下的热衰退表现更稳定，常匹配动力性能较强的乘用车型。从结构设计来看，该卡钳采用整体式钳体铸造结构，钳体本体预留了制动液流道，无需额外外接管路连接两侧油缸，减少了管路接头泄漏的风险，钳体两侧的安装凸台设置有同轴定位孔，用于和转向节上的安装支座配合，安装孔的位置度公差控制在0.02mm以内，保证装配后卡钳与制动盘的端面跳动量符合设计要求，避免出现制动拖滞、

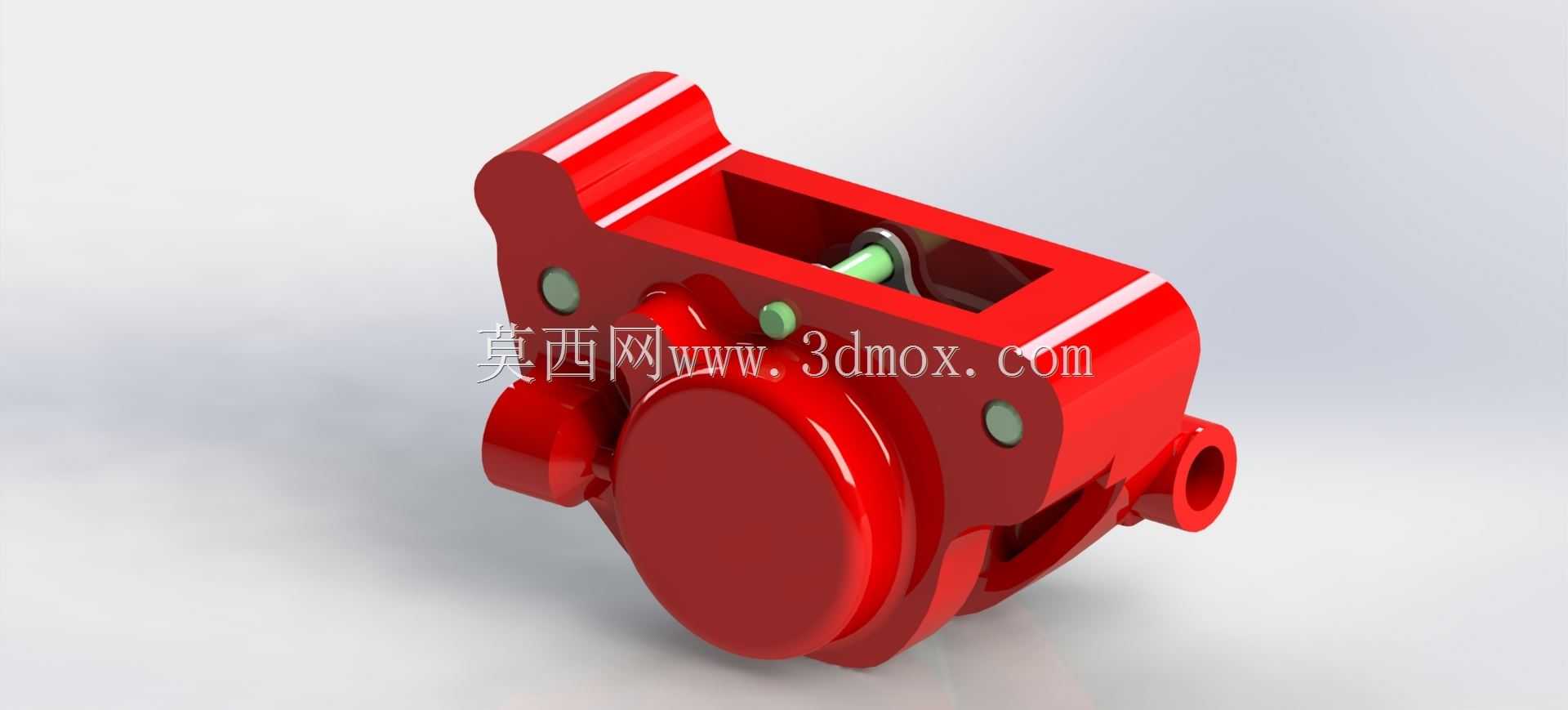

　　偏磨等问题。钳体内部的活塞腔采用阶梯密封结构，矩形密封圈除了实现制动液密封之外，还能在制动解除时带动活塞回位，密封圈的压缩量经过匹配计算，既可以保证回位彻底，又能维持摩擦片与制动盘之间的合理间隙，减少踏板空行程。卡钳的进油口设置在钳体侧面，采用标准管螺纹接口，可直接匹配整车制动硬管的连接接头，钳体顶部的放气螺钉位置经过优化，保养排气时无需拆卸周边部件即可操作。外形方面，该卡钳的整体轮廓避开了轮毂辐条的运动包络，适配17寸及以上规格的轮毂安装，钳体背部设置有摩擦片限位卡槽，摩擦片可直接从卡槽侧面滑入安装，更换摩擦片时无需整体拆卸卡钳，仅需拆下限位销即可完成操作，降低了售后维护的难度。钳体表面的红色涂装不仅具备防锈防腐的作用，

　　同时也能在轮毂内部形成清晰的视觉标识，摩擦片背板与卡钳接触的位置设置有减震弹片，可减少制动过程中摩擦片的震动异响，提升制动平顺性。在设计校核阶段，该卡钳的制动力输出经过匹配计算，可满足1.8吨以内整备质量车型的制动效能要求，钳体本体采用高强度球墨铸铁材质，可承受16MPa以上的制动管路压力，极限工况下不会出现钳体开裂、变形等失效问题，活塞采用不锈钢材质，表面经过抛光处理，降低密封圈的磨损速率，延长卡钳的整体使用寿命。
