160毫米规格盘式制动结构设计

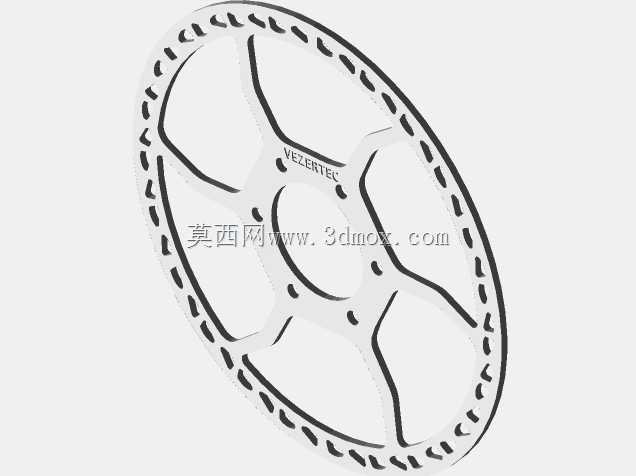

在轻型代步载具、小型电动轮式设备、低速非道路移动机械的轮边制动系统中，盘式制动结构凭借散热效率高、制动响应快、涉水后性能恢复迅速的特点，逐步替代传统鼓式制动成为主流选型。这款盘式制动结构的设计，首先围绕轮边安装的空间边界展开，整体制动盘外径设定为160毫米，适配10寸到12寸规格的行走轮组安装需求，中心安装孔直径为40毫米，可直接匹配多数轻型载具的轮轴输出端，无需额外加装转接法兰即可完成定位，盘面预留的5毫米孔径为散热孔兼安装定位孔，既可以在连续制动过程中引导空气流经盘面带走摩擦产生的热量，避免热衰减导致制动力矩下降，也能在装配时与轮毂端的定位销配合，保证制动盘与轮轴的同轴度，减少转动过程中的偏摆量。从结构设计思路来看，这款制动盘采用了辐条式的盘面结构，而非传统的整面实心圆盘，在保证盘面整体刚度满足制动挤压受力要求的前提下，尽可能削减了非受力区域的材料厚度，既降低了整体转动惯量，减少轮边驱动的无效负载，也能让摩擦产生的磨屑顺着辐条间隙快速排出，避免磨屑夹在制动片与盘面之间造成异常磨损，影响制动平顺性。盘面边缘的断续缺口设计，同样是为了提升散热效率，同时在制动片贴合挤压时，能够通过边缘的断续结构刮除制动片表面的碳化层，长期保持摩擦面的接触摩擦力稳定。实际应用中，这类小规格盘式制动器多搭配浮动式制动卡钳使用，安装时需要保证制动盘的端面跳动量控制在0.1毫米以内，避免制动过程中出现踏板抖动、制动力忽大忽小的问题，中心孔与轮轴的配合公差选用H7/k6的过渡配合，既保证装配时的定位精度，也方便后期维护拆卸。不同于大吨位载具使用的通风盘结构，这款实心辐条盘的结构更适配制动力矩需求在80N·m以内的轻型场景，比如电动滑板车、小型电动代步车、低速仓储搬运台车、园林机械轮组等，这类场景下制动频次高但单次制动载荷不大，辐条结构的轻量化优势能够得到充分发挥，同时结构简单可靠，日常维护仅需检查盘面磨损量与制动片厚度即可，无需复杂的调整工序。设计过程中还考虑了不同使用环境的适配性，盘面的结构圆角全部做了R2以上的过渡处理，避免应力集中导致盘面在反复冷热交替下出现裂纹，安装孔位的位置度公差控制在0.05毫米以内，保证与不同厂家的同规格轮毂都能实现互换安装，无需二次加工孔位。
