可替换式精密钢尖顶针结构设计

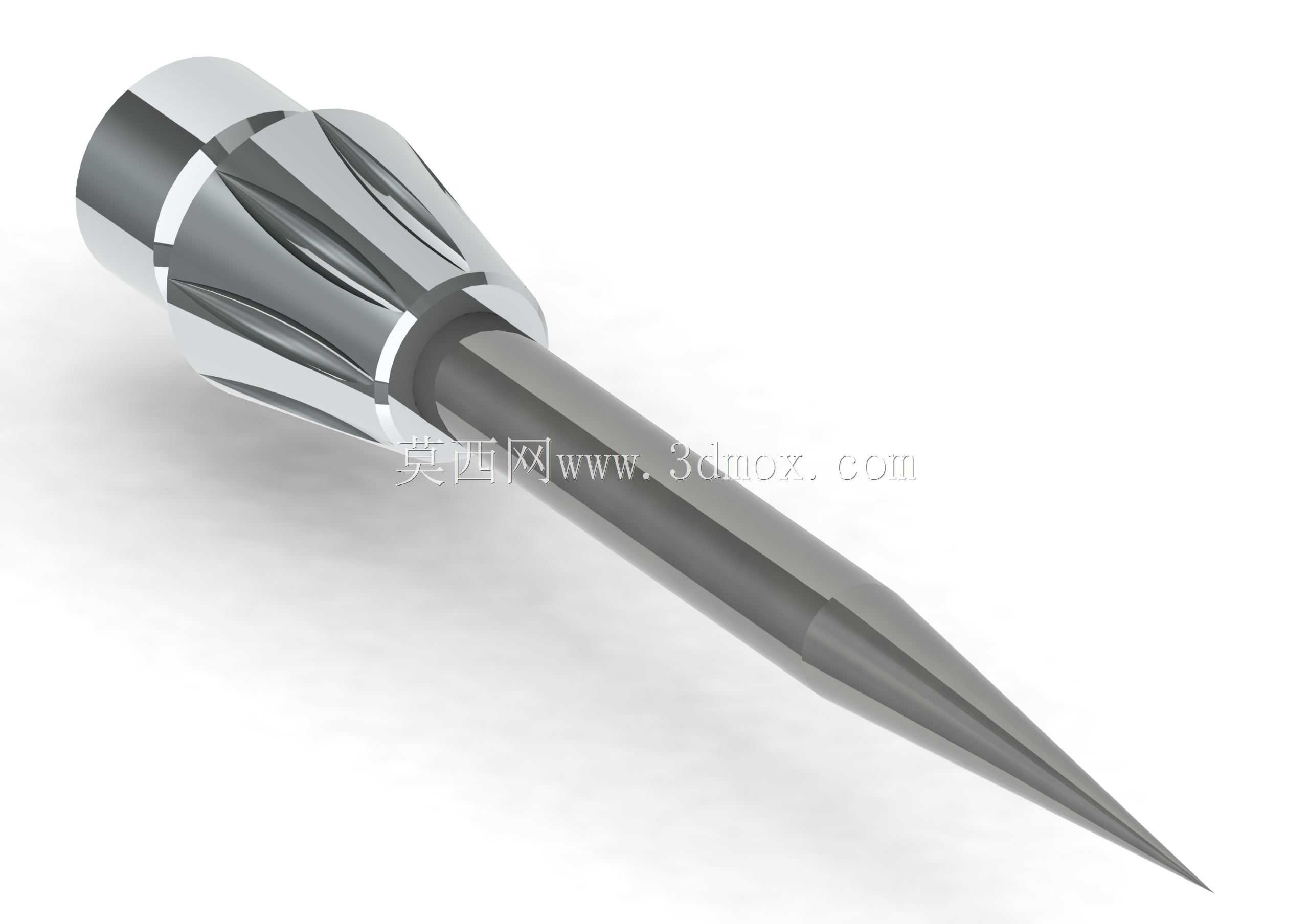

这款可替换钢尖结构主要面向精密定位、细小工件顶持类工装场景，在小型精密零件检测工位、微细加工装夹环节、精密装配对位工序中都能见到这类结构的应用，相比一体式顶针，可更换尖端的设计能大幅降低耗材更换成本，当尖端出现磨损、崩缺时无需整体更换杆身与夹持段，仅需替换前端钢尖部分即可恢复定位精度。从结构设计逻辑来看，尾部的滚花握持段做了多面斜槽防滑处理，既可以适配手动微调对位的操作场景，也能配合夹头实现快速装夹，滚花槽的深度与角度经过反复校核，手动旋转调整时不会出现打滑，同时装夹在弹性夹头中时，槽面能提供足够的周向摩擦力，避免顶持过程中出现转动偏移。杆身部分采用等直径圆柱设计，安装边界适配常规直径的标准夹头孔位，轴向长度预留了足够的调整行程，既可以满足浅孔位的顶持需求，也能伸出足够长度适配深腔内部的对位作业，杆身与尾部衔接位置做了过渡倒角，避免应力集中导致的根部断裂问题。前端钢尖部分采用锥度过渡设计，从杆身直径平滑收窄至尖端，锥角参数兼顾了尖端强度与细小点位的适配性，既不会因为锥度过大导致无法伸入细小间隙，也不会因为锥度过小造成尖端刚性不足、受力弯折。钢尖与主体的连接结构做了同轴度限位设计，更换钢尖后能保证尖端与杆身的同轴度误差控制在极小范围内，避免更换配件后出现顶持点位偏移的问题，连接位置的锁紧结构能保证钢尖承受轴向顶持力时不会出现回缩、松动，反复拆装也不会影响配合精度。在实际使用场景中，这类顶针常配套在精密检测治具、小型工装夹具、微细电火花加工设备的对位模块上，针对细小轴类零件、微型冲压件、精密注塑件的中心孔定位作业，尖端的高硬度材质能保证长期顶持不会出现凹陷变形，表面的高光洁度处理也不会划伤工件的定位基准面。设计过程中针对不同工况的受力情况做了强度校核，尾部夹持段的壁厚能承受常规手动锁紧的夹持力，不会出现夹裂变形，杆身的长径比控制在合理范围内，顶持时不会出现明显的挠度变形，保证定位精度的稳定性。
