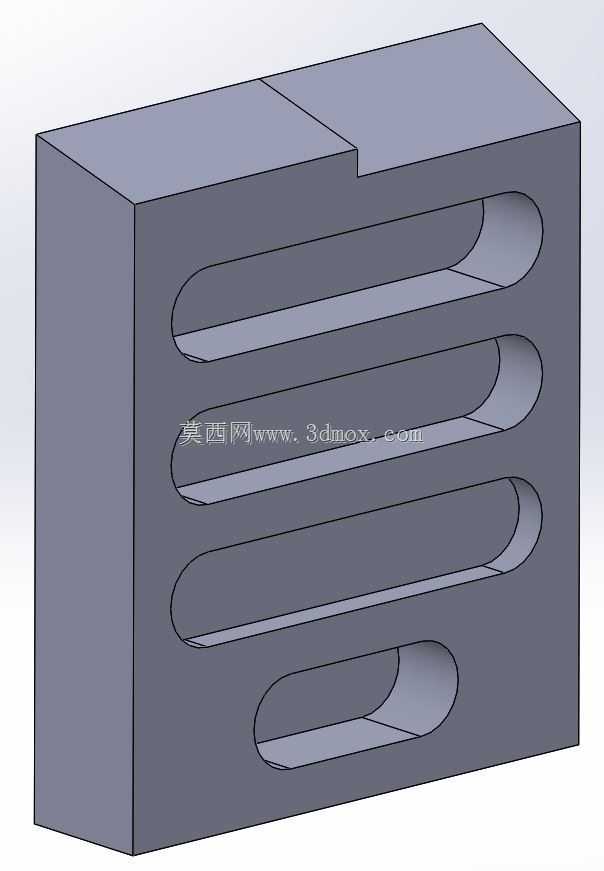

单侧安装用长槽型铣削加工挂板结构

这类单侧安装挂板多用于小型工装台架、轻型物料挂架的侧边固定场景，日常在车间工位旁的工具挂装、小型检测治具的侧边挂载场景中十分常见，设计时优先考虑了铣削加工的便捷性，整体采用方块式基体结构，没有复杂的曲面特征，普通三轴铣床即可完成全部加工工序，不需要定制特殊成型刀具。基体顶部预留的台阶结构是安装定位边，装配时可以直接卡入对应安装梁的侧边槽口，不需要额外做对位调整，能大幅缩短现场安装的调校时间。基体上开设的多组长圆形通槽，是挂装调节位，槽的两端采用圆弧过渡，一方面避免直角位置的应力集中，防止长期挂载后槽端出现裂纹，另一方面圆弧槽端可以适配不同直径的挂装螺栓，挂装点的位置可以沿着槽长方向灵活调整，不需要在安装基体上额外打多组定位孔。最下方单独设置的短圆槽，是预留的低位挂装点，用来挂载重量稍大的小型工具或者治具组件，平衡整体挂装的重心，避免挂载后挂板出现单侧偏载倾斜的问题。设计时特意将槽与槽之间的筋板厚度做了等厚处理，铣削加工时可以采用同一把立铣刀走完全部槽型的加工，不需要中途换刀，也减少了不同刀具加工带来的接刀痕，加工后筋板的受力一致性更好。整体外形为规整长方体，安装时的贴合面全部做了平面铣削处理，平面度控制在普通机加工的常规公差范围内，和安装梁贴合时不会出现缝隙，锁紧螺栓后不会出现翘曲变形。槽的内壁没有做额外的倒角处理，是考虑到挂装螺栓直接在槽内滑动调节，平直的槽壁可以让螺栓滑动更顺畅，不会出现卡滞的情况，同时加工时也减少了一道倒角工序，进一步降低加工成本。这类挂板通常成对使用，两个挂板平行安装在横梁两侧，可以根据挂载物件的宽度调整两个挂板之间的间距，适配不同尺寸的挂装对象，不需要针对不同宽度的物件单独设计挂板结构，通用性更强。基体的壁厚经过核算，在常规轻型挂载场景下，壁厚满足承重要求，不会出现弯折变形，同时整体重量较轻，单人即可完成安装作业，不需要额外的吊装辅助。
