单缸航模内燃机结构设计三维作品

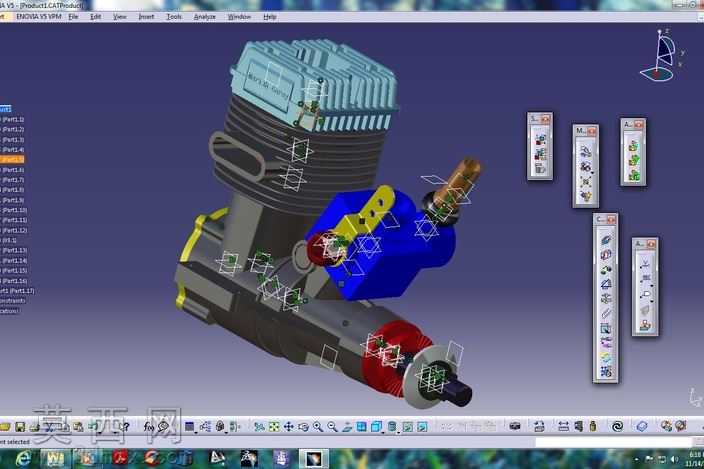

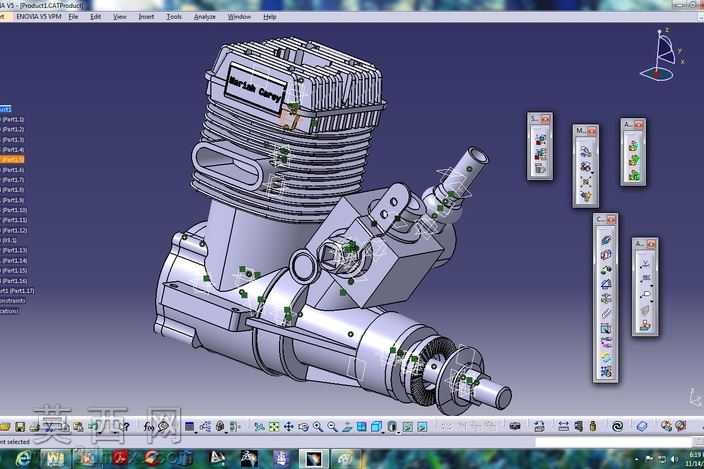

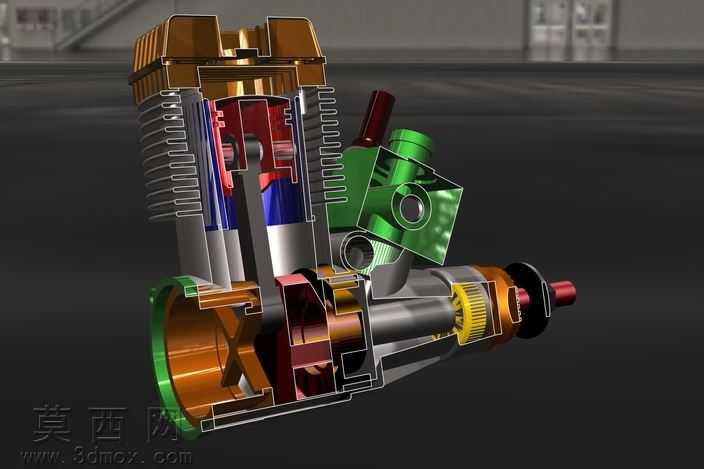

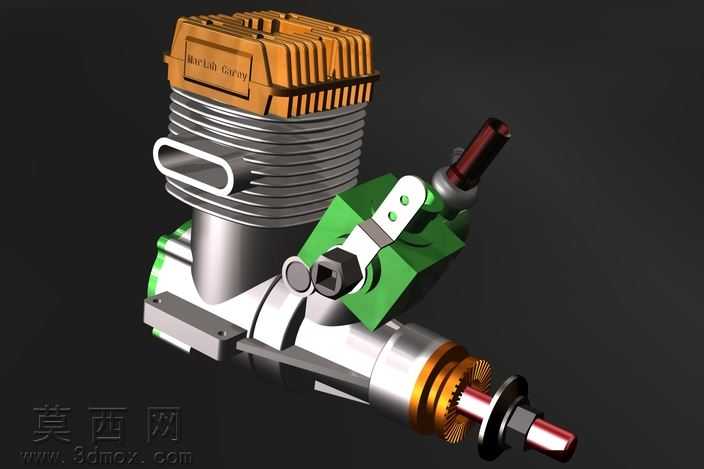

本作品为单缸两冲程航模内燃机的三维建模设计成果，建模阶段以真实小型航模发动机的尺寸比例为基准，先完成整体结构的草图绘制与参数化约束，确保各部件的装配公差符合机械设计规范。建模过程中优先构建核心运动组件：首先完成曲轴连杆机构的建模，对曲轴的配重块、连杆轴颈、输出轴段做了精准的曲面过渡处理，保证运动仿真过程中无干涉问题；其次完成活塞组件的设计，匹配气缸内壁的配合公差，对活塞环槽的位置、深度做了符合小型内燃机设计标准的参数设定。气缸部分采用了密集散热鳍片的结构设计，每一片散热鳍片的厚度、间距都参考风冷航模发动机的散热需求设定，鳍片边缘做了微小的倒角处理，既还原真实产品的工艺特征，也避免渲染时出现锐利边缘的失真问题。气缸顶部的散热盖做了分区纹理设计，表面预留了品牌标识的浮雕区域，还原真实产品的细节特征。化油器与进气结构部分，对节气门摇臂、油针调节机构、进气喉管做了分件建模，摇臂的铰接孔、固定螺栓孔都做了真实的孔位特征还原，没有省略细小的装配结构。点火模块部分，对火花塞的陶瓷绝缘段、金属壳体、电极部分做了分层建模，区分不同材质的结构边界。输出端的离合器结构，对离合甩块、弹簧、驱动齿轮的啮合齿形做了精准绘制，保证齿形参数符合传动设计要求。渲染阶段采用了写实材质方案：气缸散热鳍片与曲轴箱采用磨砂铸铝材质，调整了金属粗糙度参数还原铸造铝合金的哑光质感；散热盖采用了橙色耐高温工程塑料材质，添加了细微的颗粒纹理模拟塑料注塑的表面质感；化油器壳体采用亮绿色阳极氧化铝合金材质，调整了金属反射参数突出氧化层的细腻光泽；运动部件如曲轴、输出轴采用抛光钢材材质，添加了细微的划痕纹理模拟金属加工的使用痕迹；火花塞陶瓷部分采用高白度陶瓷材质，电极部分采用耐高温镍基合金材质。场景布光采用了三点布光结合环境HDRI的方案，主光从侧上方打亮气缸散热鳍片的层次，辅光补照亮部暗部的细节反差，轮廓光勾勒发动机整体的边缘轮廓，避免部件与深色背景融合，最终渲染图清晰呈现了各部件的结构关系与材质特征，完整还原了小型航模内燃机的精密机械质感。
