拓扑优化航空发动机连接支架设计

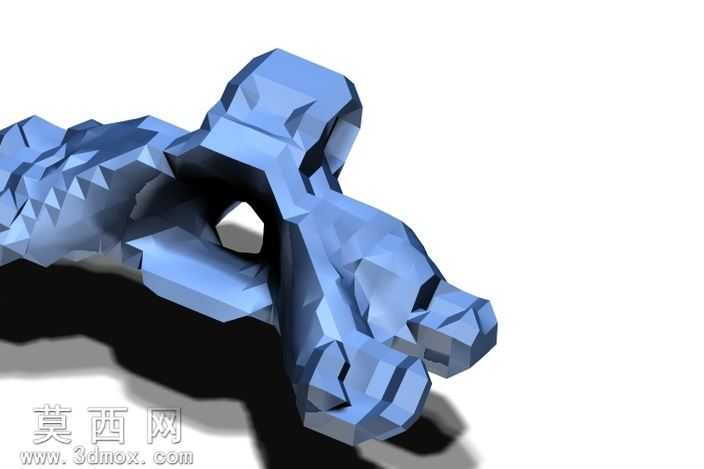

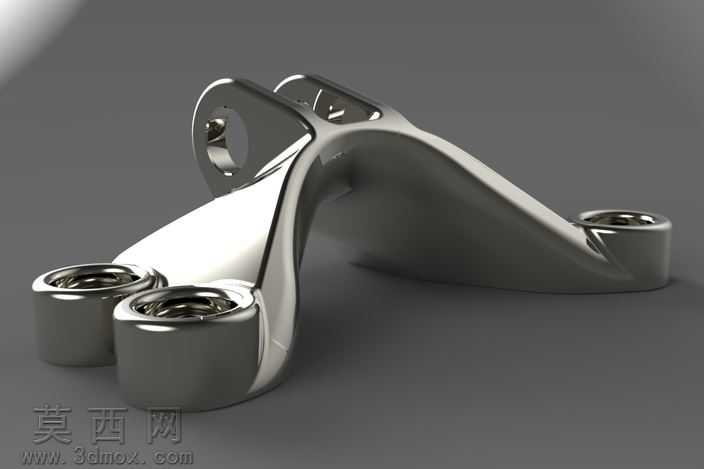

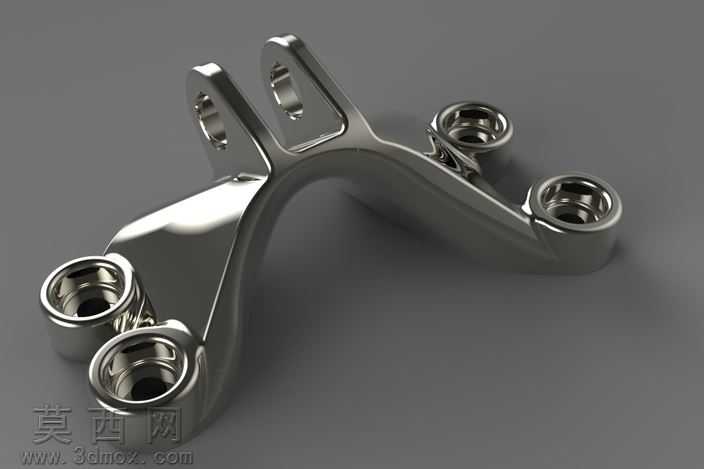

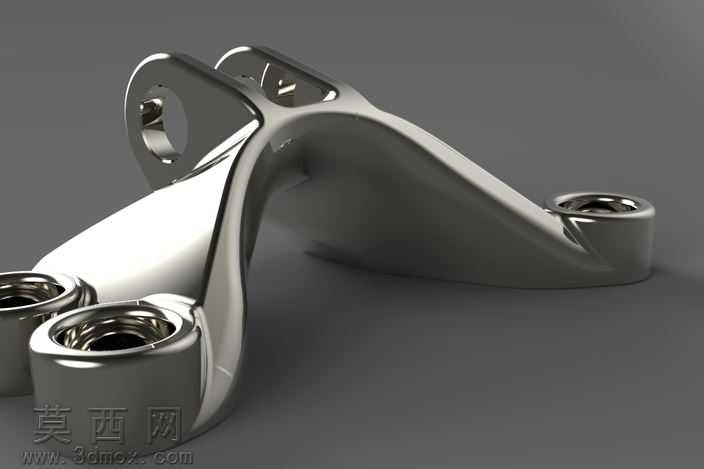

该作品为面向航空动力系统的喷气发动机连接支架，建模阶段以结构力学性能为核心导向，先完成初始安装接口、载荷承载边界的基准特征搭建，精准匹配发动机与安装基体的三组同轴安装孔位，确保孔位同轴度、端面平面度满足装配公差要求。建模过程中引入拓扑优化逻辑，在非承载区域做材料去除处理，通过连续的曲面过渡重构支架主体轮廓，规避直角、锐角等易产生应力集中的结构，让载荷传递路径沿支架主体流线型曲面均匀分布，同时针对不同安装工况的载荷输入，对支架臂的截面厚度做渐变处理，高载荷区域加厚提升结构刚性，低载荷区域做掏空、减薄处理实现轻量化目标。材质设置上选用航空常用钛合金材质，渲染阶段调整金属材质的粗糙度、反射率参数，还原钛合金零件经精密机加后的哑光金属质感，对安装孔内壁做高光切削面的材质区分，呈现精密加工的细节特征，场景布光采用多光源组合，主光源勾勒支架曲面轮廓，辅光源消除结构暗部阴影，清晰展现支架的曲面过渡、安装孔位细节与整体形态。结构设计上，三组安装孔分别对应发动机侧与安装基体侧的连接点位，支架主体采用一体化流线型构型，无多余拼接结构，既保证整体结构强度，又通过拓扑优化实现多版本减重效果，不同减重版本对应不同载荷工况使用需求，所有结构尺寸采用公制毫米单位设定，适配航空领域的设计规范，安装孔位预留足够的配合公差区间，满足实际装配的精度要求。
