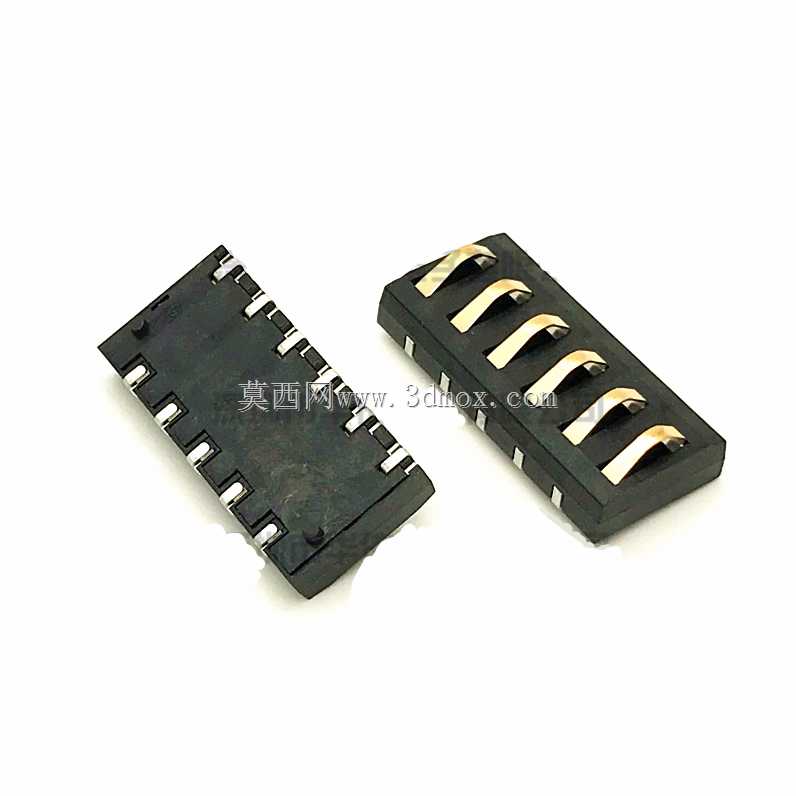

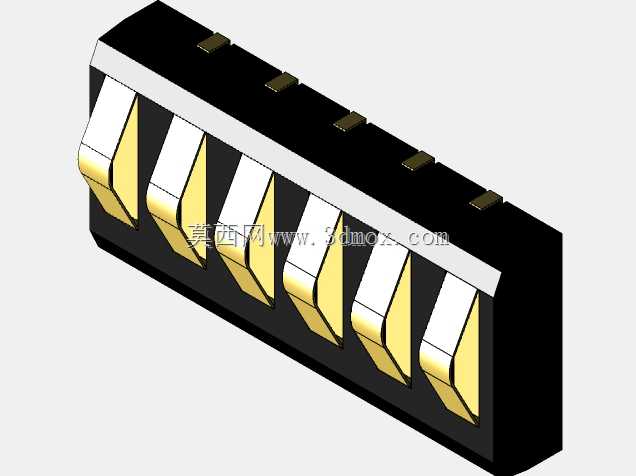

4.0间距6P公头电池连接器弹片结构

　　这款6Pin公头电池连接器，核心应用场景覆盖便携式储能设备、小型工业手持终端、可拆卸式消费电子电池组的电力传输对接环节，作为电池端与设备主板供电回路的关键接触部件，其接触可靠性直接决定供电稳定性，在频繁插拔的使用场景下，弹片结构的抗疲劳性能是选型时的核心考量指标。从结构设计逻辑来看，该连接器采用4.0mm标准Pin间距，适配行业内主流蓄电池包的触点排布规范，公头端的镀金五金弹片采用弧形翘曲结构，这种结构在对接时能提供稳定的正向接触压力，既可以抵消装配公差带来的对位偏差，也能在设备受振动、冲击的工况下保持触点贴合，避免出现瞬断、接触电阻过大的问题。弹片根部做了加厚过渡处理，分散插拔过程中的应力集中点，经过反复插拔测试后，

　　弹片形变量仍能保持在弹性形变区间内，不会出现塑性变形导致的接触失效。从安装边界来看，连接器本体采用耐高温绝缘塑壳，整体外形为扁平长方体结构，塑壳侧边设置有定位凸台，在PCB板端焊接或嵌入式装配时，可通过凸台与设备壳体的卡槽配合实现预固定，避免焊接或组装过程中出现偏移。塑壳底部的焊脚采用对称排布设计，既支持波峰焊批量加工，也可适配手工补焊的维修场景，焊脚的伸出长度经过优化，焊接后焊锡爬升高度不会侵入触点配合区域，避免出现相邻Pin之间的锡连短路问题。在实际功能层面，该连接器额定承载能力可达3A/30V，完全满足小型蓄电池组的充放电电流传输需求，弹片表面的镀金层可降低接触电阻，同时抵御日常使用环境中的潮气、盐雾侵蚀，

　　减少触点氧化导致的导通不良问题。塑壳的绝缘材质具备UL94-V0级阻燃特性，在出现过流异常升温时可起到阻燃防护作用，避免故障范围扩大。设计过程中针对弹片的行程做了精准校核，公母头对接时弹片的压缩量控制在合理区间，既保证接触压力充足，又不会因为压缩量过大导致弹片提前疲劳失效，同时塑壳上设置有防呆结构，可避免公母头反插导致的结构损坏或电路短路问题，适配自动化产线的快速装配需求，不需要额外做对位标识即可完成精准插接。
